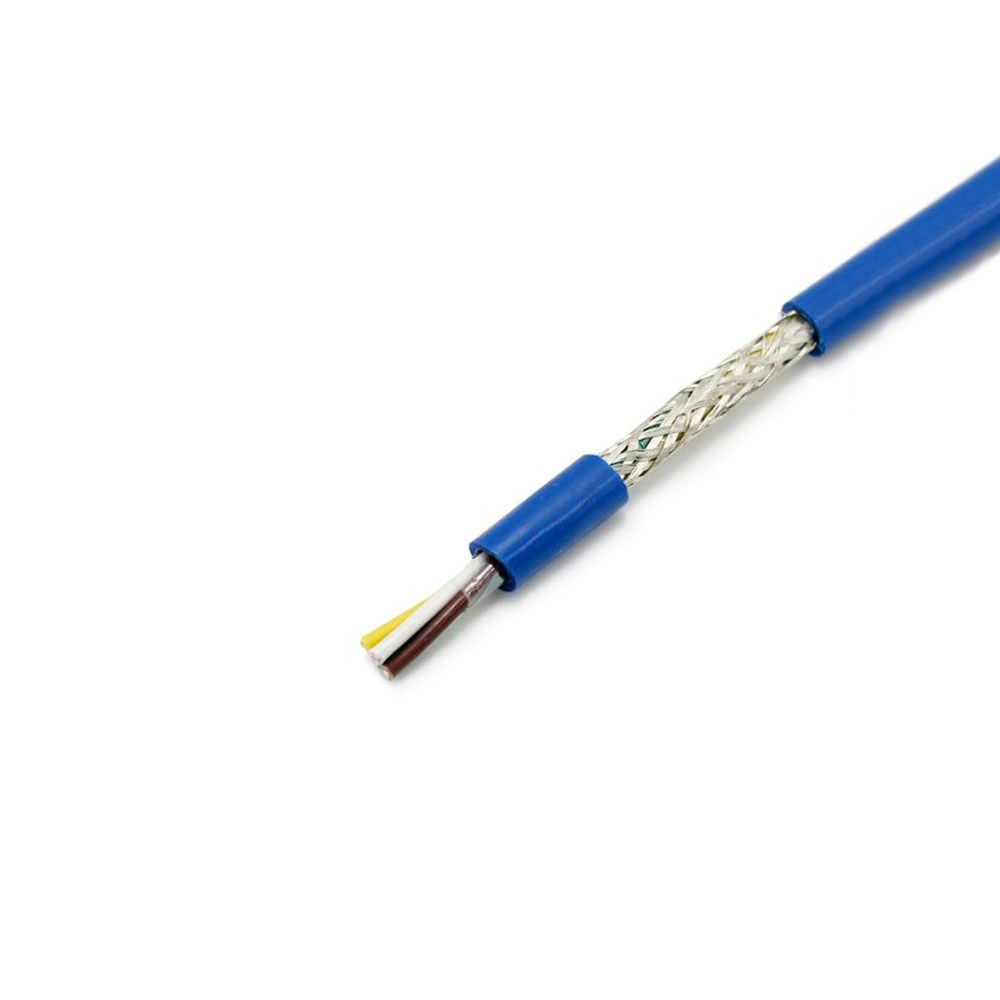

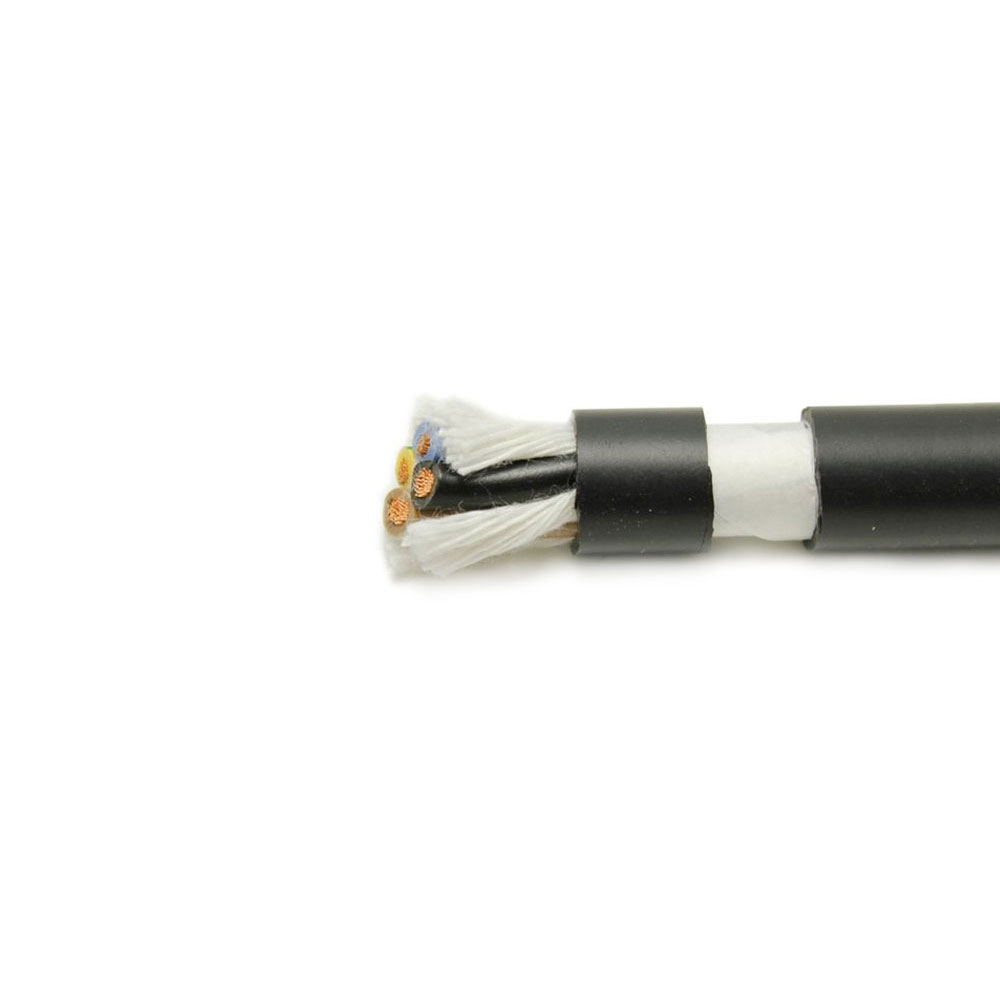

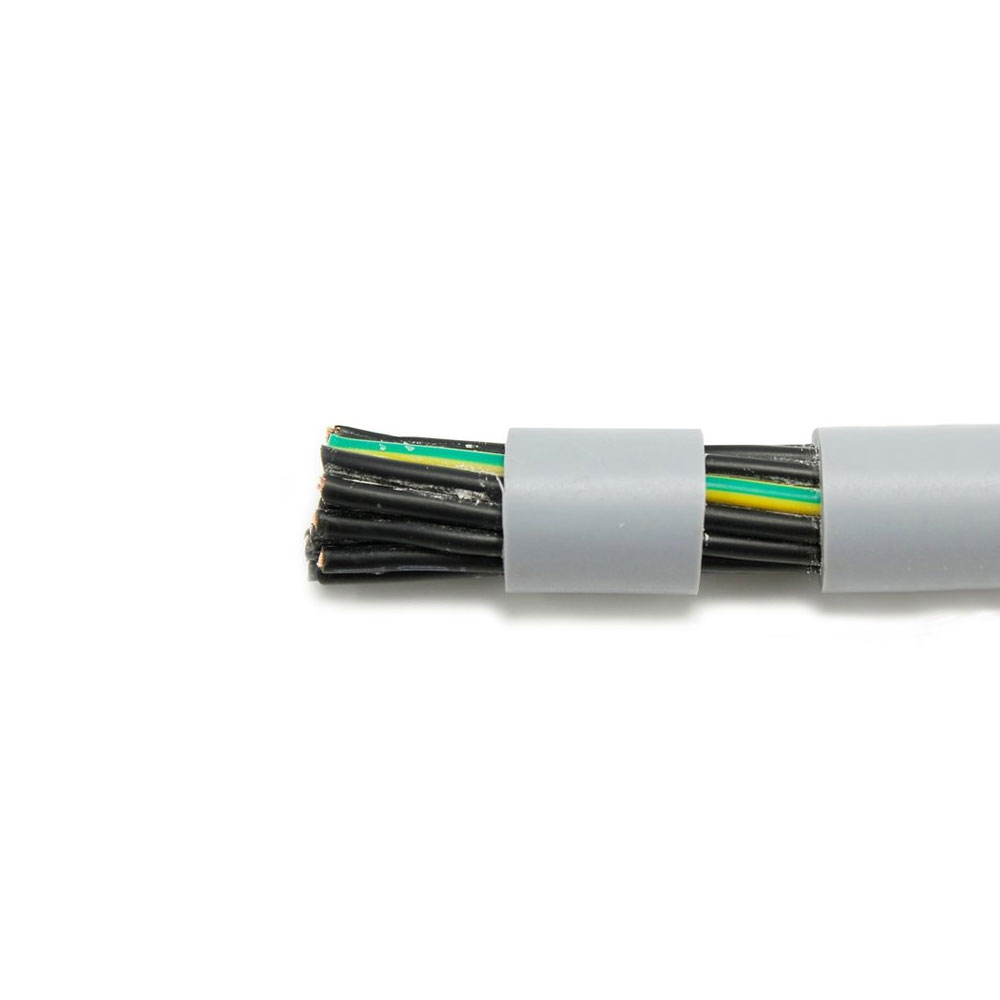

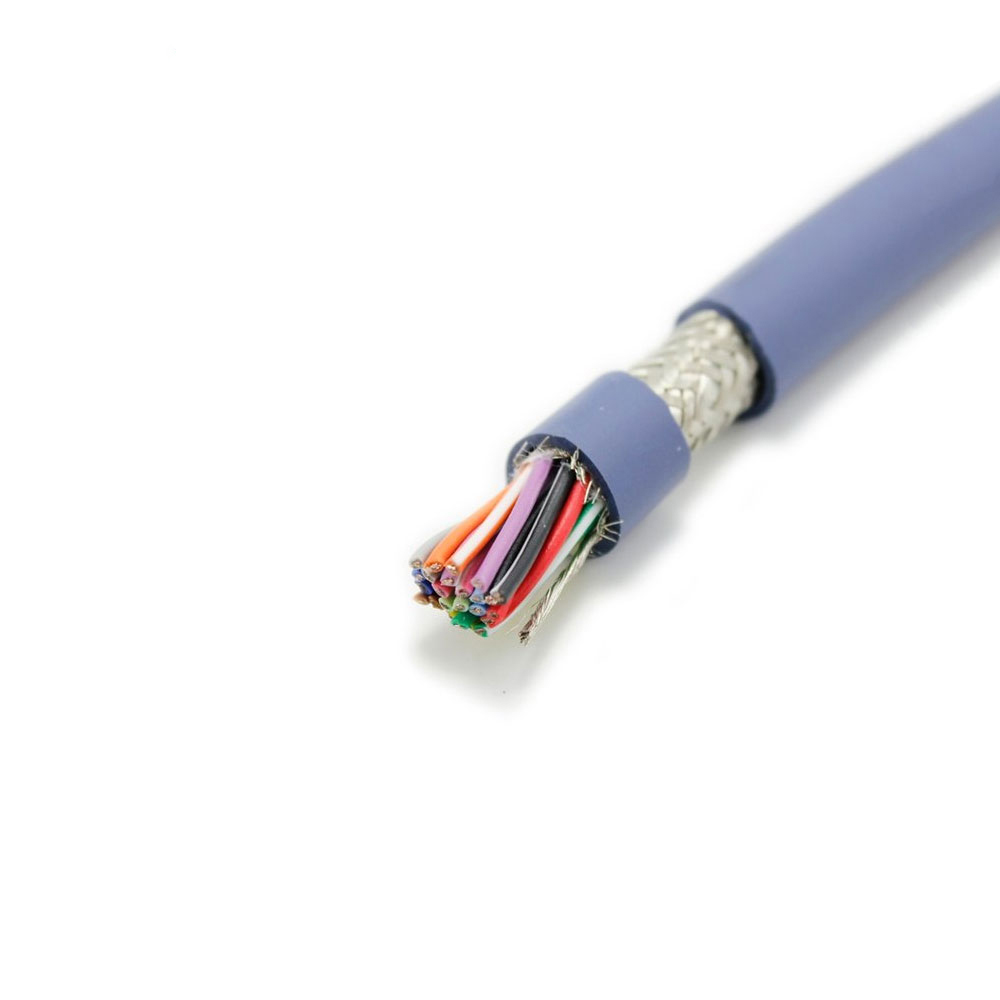

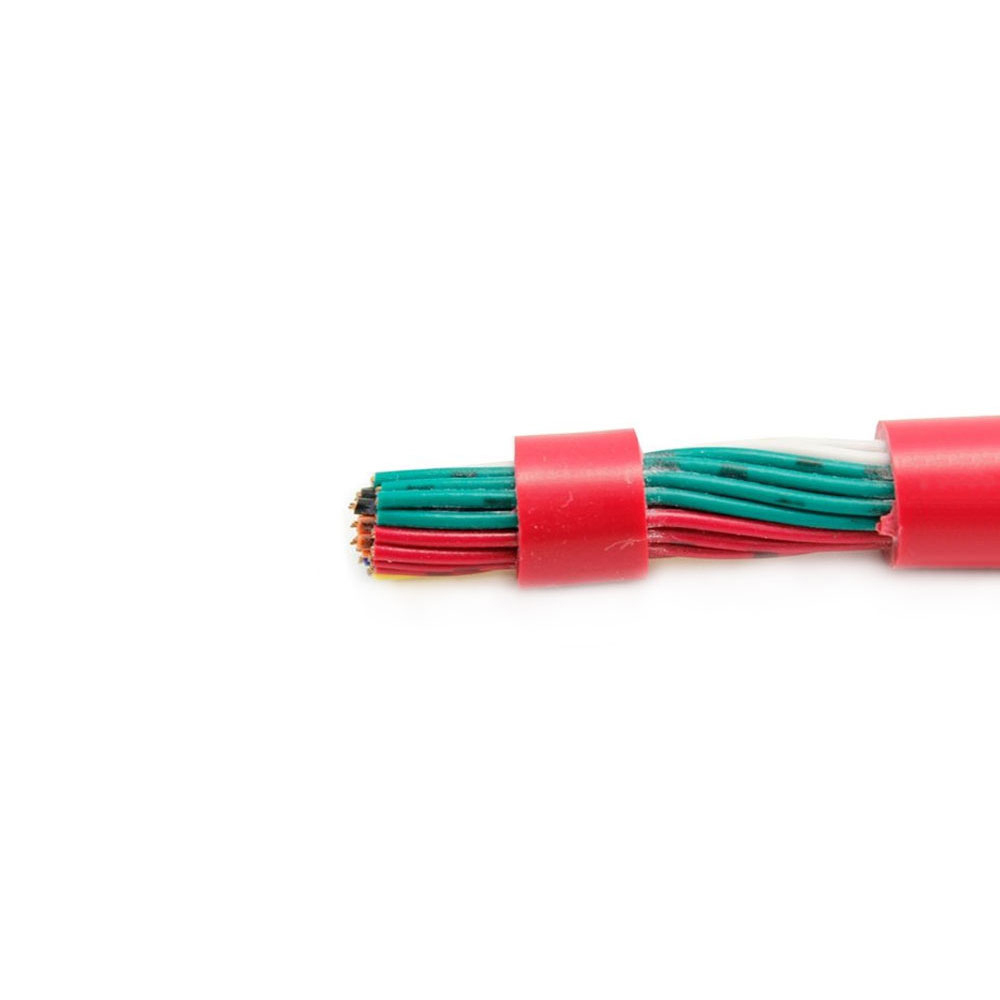

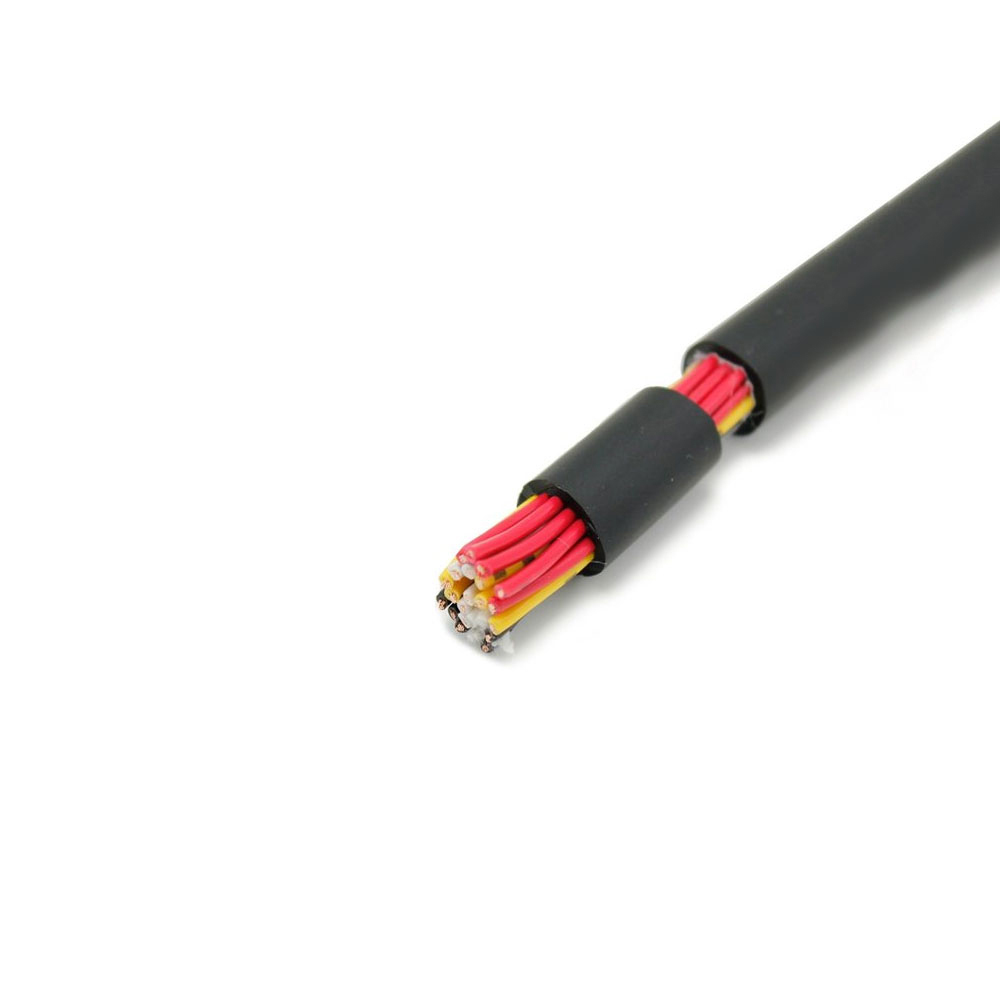

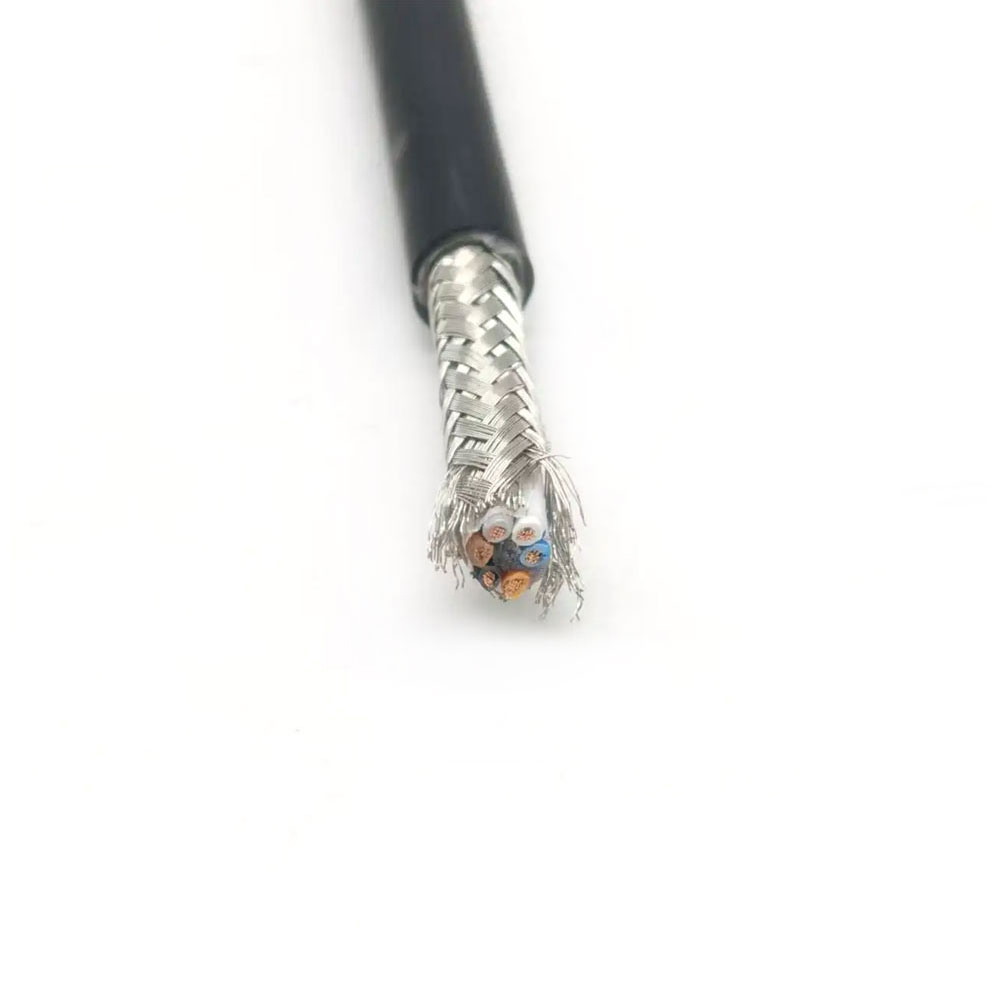

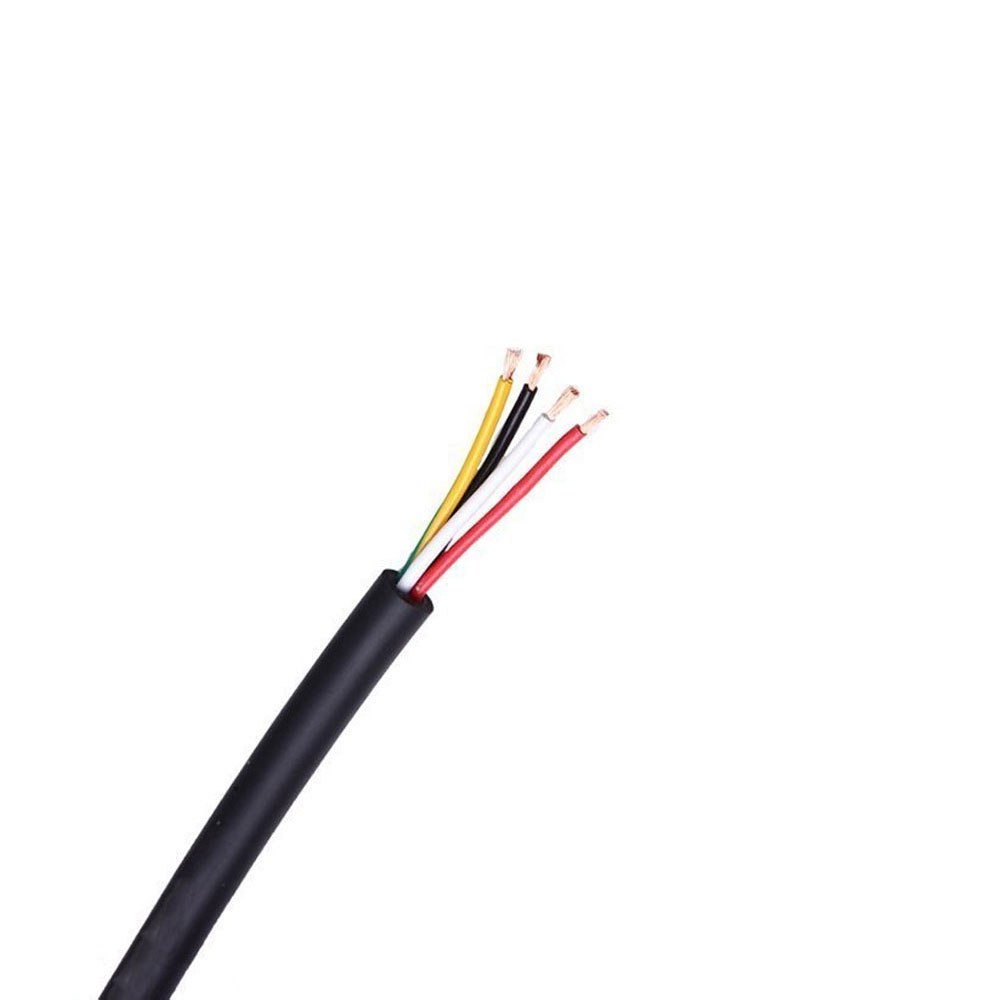

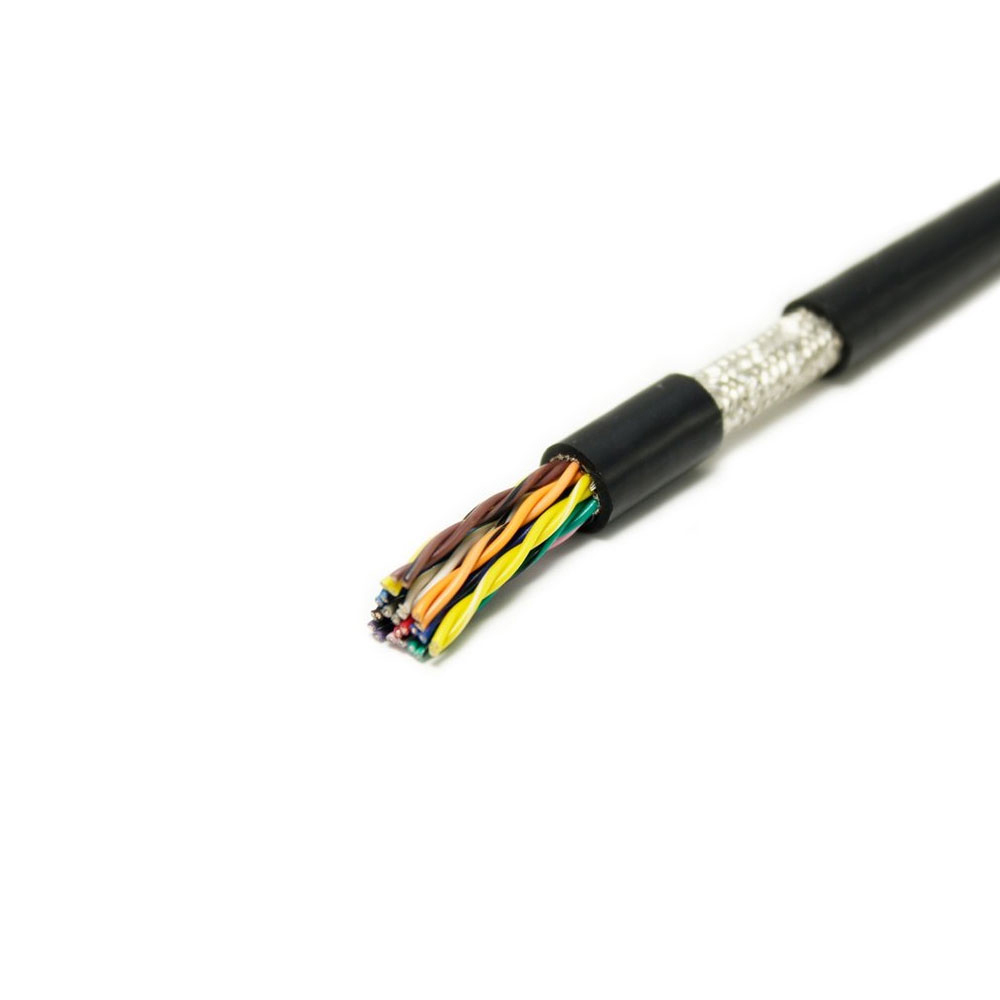

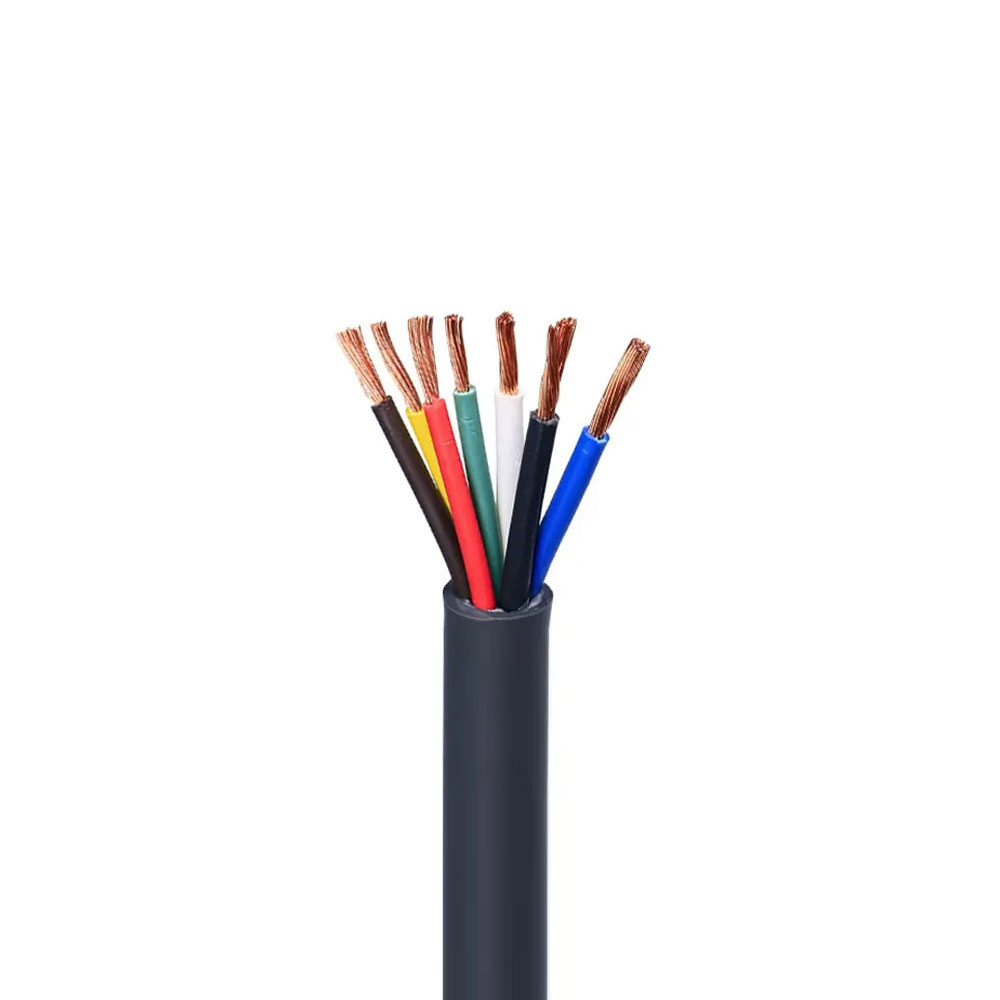

UL2517 다중 차폐 UL 인증 케이블

UL2517 장점
범용 미국 표준 전자 와이어: UL 758 표준을 준수하며 다양한 전자 장치의 내부 연결에 적합합니다.
유연하고 배선이 용이함: 미세 연선의 연질 도체는 굽힘을 용이하게 하며 복잡한 내부 라우팅에 적합합니다.
표준화된 색상 식별: 회로 식별 및 결함 진단을 지원하기 위해 10개 이상의 표준 색상을 제공합니다.
안정적인 전기적 성능: 균일한 절연, 안정적인 전압 저항
북미 액세스에 대한 이중 인증: UL 및 cUL 인증을 동시에 통과하여 미국 및 캐나다 시장에서 판매가 가능합니다.

UL2517 판매 포인트
북미 전자 산업용 기본 전선: 미국 및 캐나다 시장의 가전 제품 및 소형 가전 제품의 내부 점퍼에 널리 사용됩니다.
UL 인증 표준 전선: UL 758 AWM 표준을 준수하여 고객을 위한 신속한 제품 인증을 지원합니다.
플러그 앤 플레이 저비용 솔루션: 미국 표준 터미널 및 커넥터와 호환되므로 추가 호환성 처리가 필요하지 않습니다.
경제적인 내부 연결 솔루션: 북미로 수출되는 전자제품에 가장 비용 효율적인 내부 배선을 제공합니다.
안정적인 공급 및 전체 사양: 일반적인 AWG 크기(30~18AWG)가 잘 구비되어 있어 JIT 배송을 지원합니다.

UL2517 적용 범위
가전제품용 내부 점퍼: 미국 및 캐나다 시장의 TV, 오디오 시스템, 게임 콘솔 내부 회로 기판 연결
소형 가전 제품의 제어 회로: 커피 메이커, 토스터, 블렌더 등 가전 제품의 내부 제어 보드 배선
사무용 장비의 내부 배선: 프린터, 스캐너 및 컴퓨터 전원 공급 장치 내부의 저전압 연결
자동차 전자 장치용 보조 회로: 자동차 충전기, 내비게이션 장치 및 대시캠용 내부 배선
북미 전자제품 수리 및 교체: 미국 및 캐나다 전자 장치 수리용 표준 교체 전선
규정 준수 인증: UL

도체: 주석 도금 처리된 구리, 미세 연선 구조.
주요 전선 쌍: 다음을 포함하여 UL2501과 일치합니다.
1. USB 2.0 차동 쌍(D /D-)
2. USB 3.0 SuperSpeed TX 차동 쌍(SSTX /SSTX-)
3. USB 3.0 SuperSpeed RX 차동 쌍(SSRX /SSRX-)
4. 전력선(VBUS) 및 접지선(GND)
절연 재료: 90Ω 차동 임피던스를 달성하는 데 사용되는 고밀도 폴리에틸렌 또는 발포 폴리에틸렌.
와이어 쌍 구조: UL2501과 구조가 동일한 4개의 차동 쌍으로 계층화된 독립 차폐를 사용합니다.

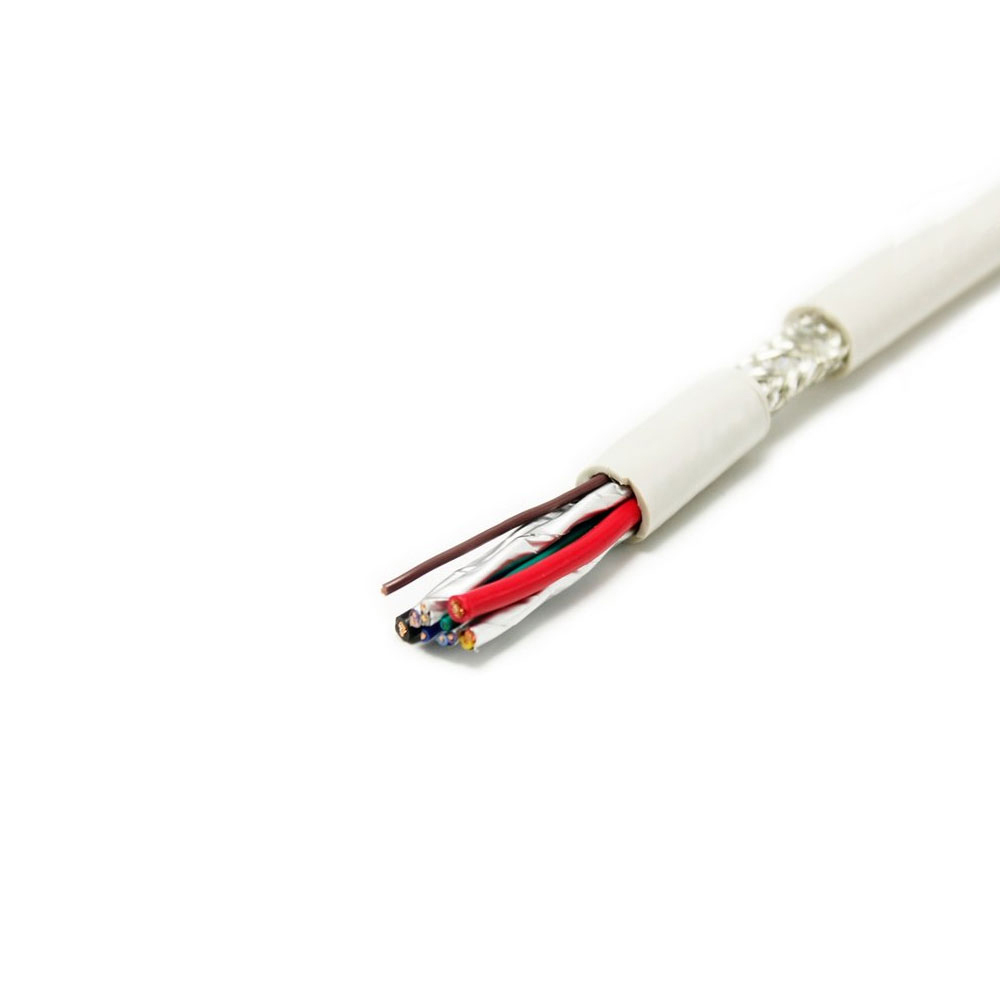

차폐 구조: 다층 차폐:
• 각 SuperSpeed 차동 쌍에는 독립적인 알루미늄 호일 차폐 기능이 있습니다.
• 전체 편조 구리 메쉬 차폐(일반적으로 ≥65% 적용 범위).
외장: 폴리염화비닐(PVC) 또는 난연성 폴리올레핀.
특성 임피던스: 차동 임피던스: 90Ω ±15%(SuperSpeed ​​쌍의 경우).
정격 전압: 30V DC(VBUS 전력선).
장기 작동 온도:** 60°C ~ 80°C.
데이터 전송 속도: USB 3.0: 5Gbps(SuperSpeed); USB 2.0: 480Mbps.
최대 길이: 권장 길이는 3미터 이하입니다.
DC 저항: 전원 공급 기능(900mA @ 5V)을 보장하기 위한 VBUS 및 GND 도체에 대한 엄격한 요구 사항.
