굴곡 피로 수명이 이동 케이블의 가장 중요한 성능 지표인 이유
고정 설치 케이블과 달리 엘리베이터 이동 플랫 케이블 서비스 수명 전반에 걸쳐 지속적으로 주기적 굽힘을 겪습니다. 엘리베이터 카가 움직일 때마다 케이블은 현수선 루프에 걸려 위치가 바뀌고 서스펜션 지점과 매달린 부분을 따라 케이블이 반복적으로 구부러집니다. 엘리베이터가 하루에 200~400회 운행하는 고층 건물에서 이동 케이블은 15~25년의 서비스 수명 동안 수백만 개의 플렉스 사이클을 축적할 수 있습니다. 이로 인해 인장 강도나 절연 유전 특성이 아닌 굴곡 피로 저항이 케이블 사양 및 조달 과정에서 성능 기준을 정의하게 됩니다.
굴곡 피로 수명은 주로 도체 스트랜드 구성에 따라 결정됩니다. 이동용 플랫 케이블은 일반적으로 IEC 60228에 따른 클래스 5 또는 클래스 6의 가는 연선 도체를 사용합니다. 이 도체는 함께 꼬인 수많은 매우 얇은 개별 와이어로 구성됩니다. 0.75mm² 단면적의 클래스 6 도체는 7개의 와이어만 사용하는 동일한 단면적의 클래스 2 강성 도체와 비교하여 각각 직경이 0.08mm 미만인 200개 이상의 개별 와이어로 구성할 수 있습니다. 이 미세한 연선은 훨씬 더 많은 수의 와이어 인터페이스에 굽힘 응력을 분산시켜 개별 와이어가 파손되기 전에 도체가 견딜 수 있는 굴곡 사이클 수를 극적으로 확장합니다. 비용을 절감하기 위해 가는 연선 도체를 더 거친 대체품으로 교체하면 플렉스 수명이 급격하게(종종 수십 배씩) 떨어지지만 케이블은 여전히 정적 전기 테스트를 통과할 수 있으므로 현장 오류가 시작될 때까지 성능 저하가 눈에 띄지 않게 됩니다.
단열재는 또한 굴곡 내구성에도 기여합니다. 엘리베이터 이동 케이블에 사용되는 열가소성 엘라스토머(TPE)와 특별히 제조된 PVC 화합물은 균열이나 경화 없이 넓은 온도 범위에서 유연성을 유지하도록 설계되었습니다. 표준 범용 PVC는 저온에서는 부서지기 쉽고, 고온에서는 과도하게 부드러워지며, 두 가지 모두 굴곡 지점에서 절연 피로를 가속화합니다. Anhui Zhishang Cable Technology Co., Ltd.는 재료 데이터시트에만 의존하지 않고 표준화된 굽힘 주기 테스트를 통해 성능을 검증하여 동적 플렉스 애플리케이션용 절연 컴파운드를 특별히 인증했습니다.
플랫 케이블 형상 및 승강로의 루프 동작을 제어하는 방법

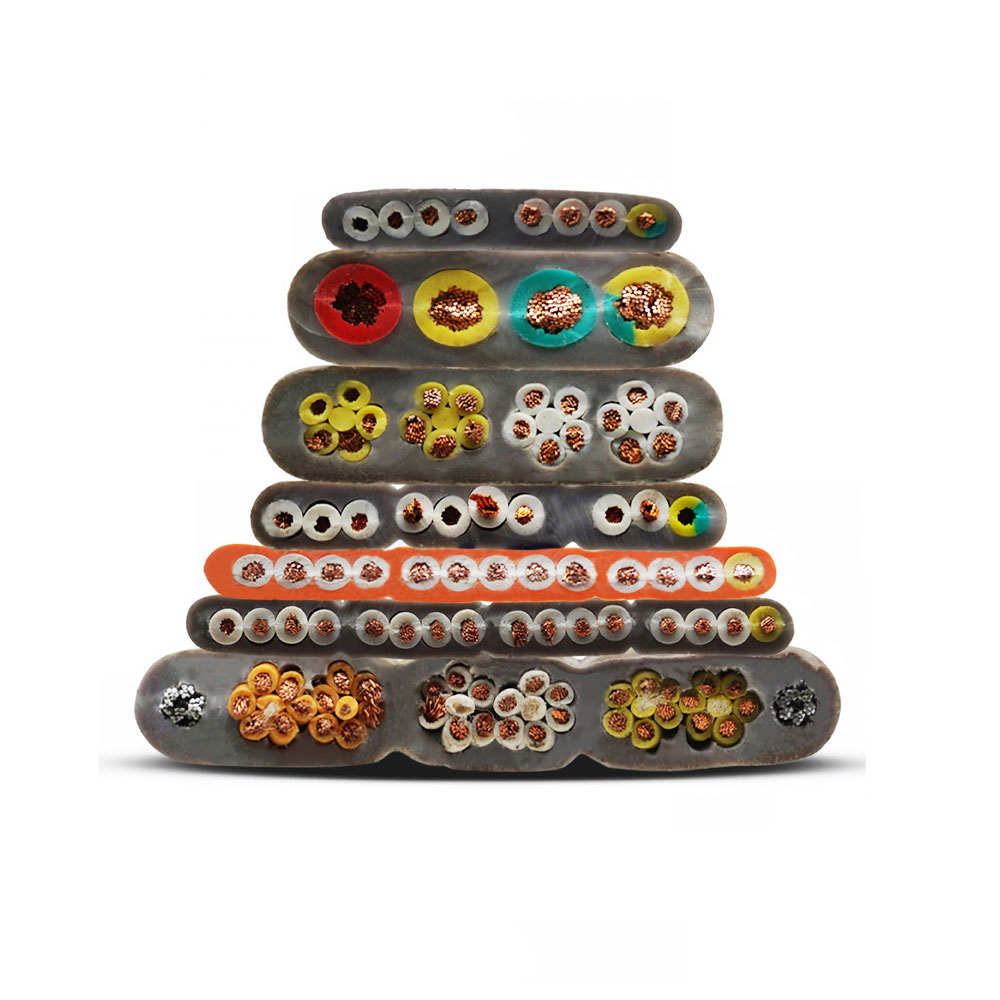

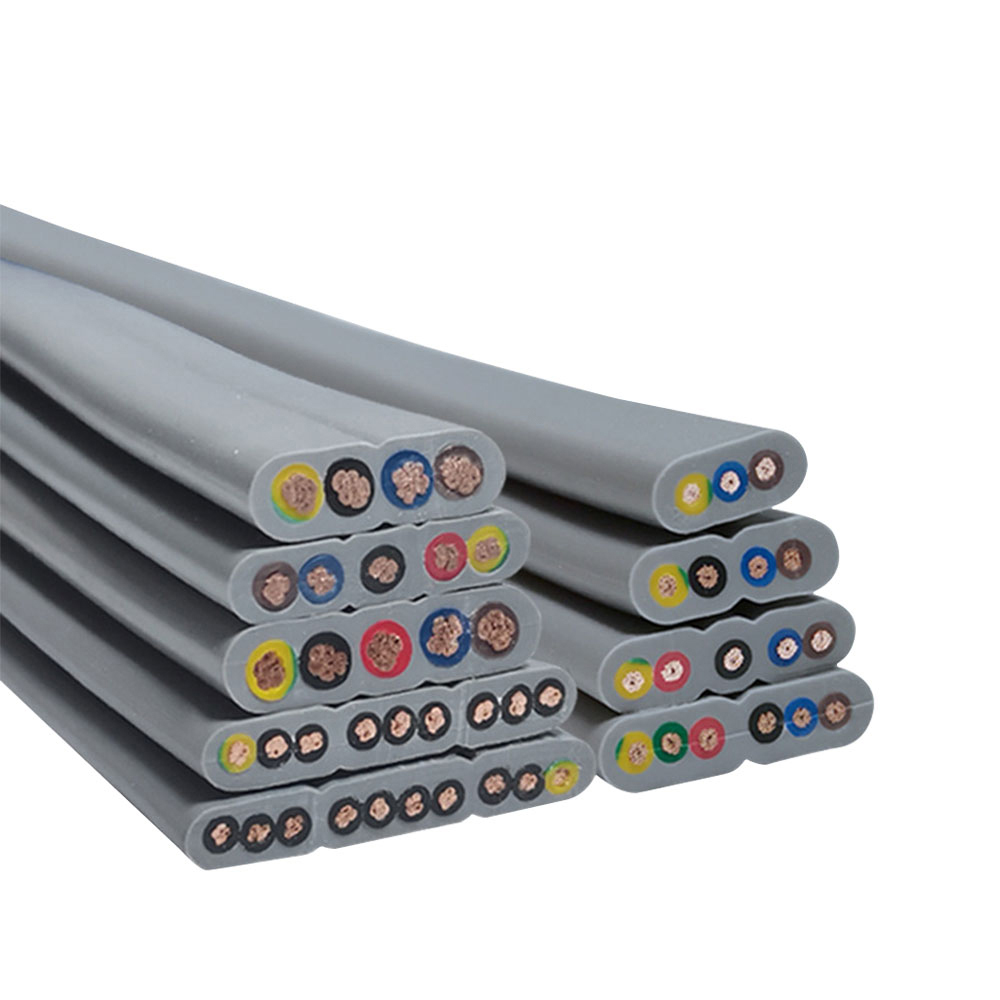

엘리베이터 이동 케이블의 편평한 단면은 단순히 포장 편의성을 위한 것이 아닙니다. 승강로 내에서 케이블이 걸리고, 구부러지고, 움직이는 방식을 제어하는 의도적인 기하학적 선택입니다. 플랫 케이블은 한 평면(좁은 치수 전체)에서 우선적으로 구부러지므로 엘리베이터가 이동할 때 현수선 루프를 안정적이고 예측 가능하게 유지합니다. 이 제어된 굽힘 축은 케이블이 승강로 벽, 평형추 또는 기타 케이블과 접촉할 수 있는 비틀림, 나선형 또는 불규칙한 루프 형성을 방지합니다. 이 모든 것은 원형 이동 케이블이 시간이 지남에 따라 더 취약한 실패 모드입니다.
플랫 케이블의 폭 대 두께 비율은 굽힘 축과 비틀림 축 사이의 강성 비율에 직접적인 영향을 미칩니다. 폭에 비해 너무 얇은 케이블은 비틀림 방향으로 과도하게 유연해져서 비대칭 하중이나 높은 승강로의 기류의 영향으로 꼬일 수 있습니다. 반대로, 폭에 비해 케이블이 너무 두꺼운 경우 선호하는 플렉스 평면의 굽힘 강성이 증가하여 서스펜션 클램프의 응력이 증가하고 부착 지점 근처에서 조기 도체 피로가 발생할 수 있습니다. 케이블 제조업체는 단면 설계를 통해 이러한 경쟁 요구 사항의 균형을 맞춰야 하며, 게시된 치수 사양은 임의의 물리적 특성으로 취급되기보다는 이러한 기능적 맥락을 염두에 두고 평가되어야 합니다.

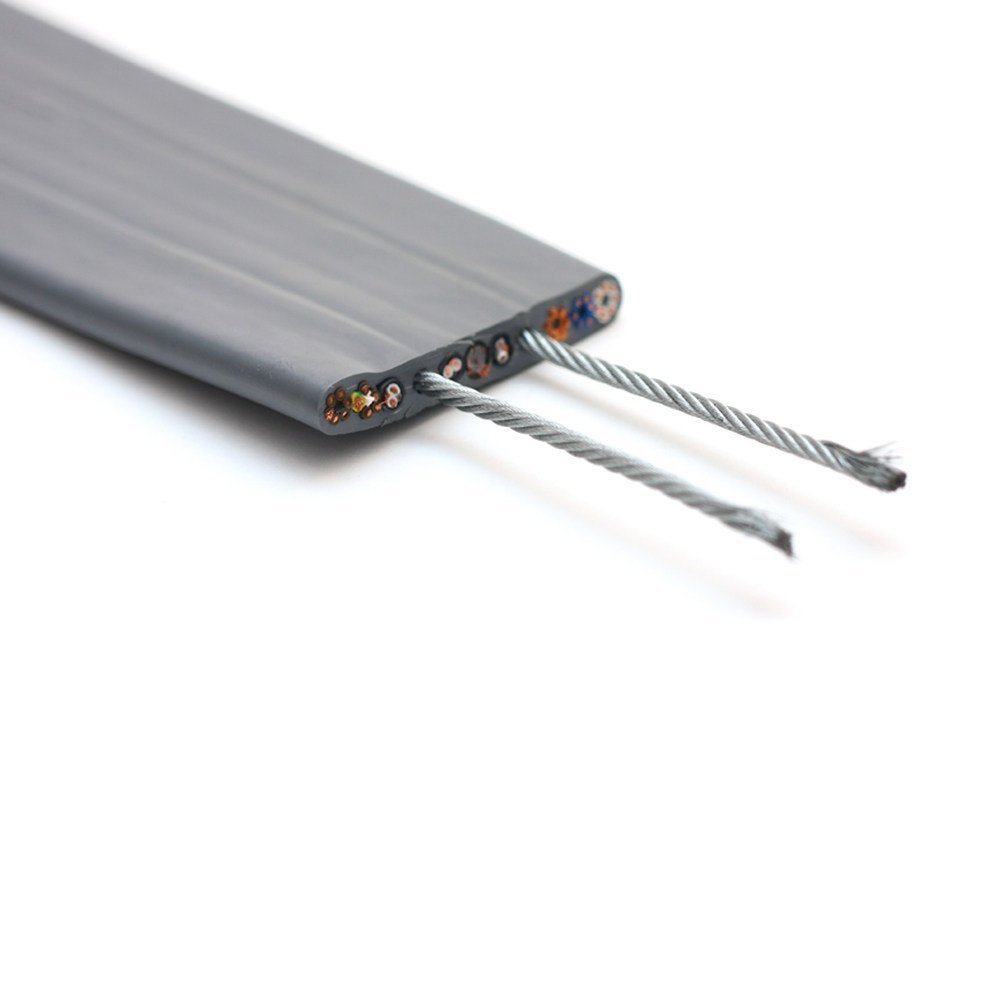

이동 거리가 100미터를 초과하는 고층 설치의 경우 일반적으로 루프 역학을 관리하기 위해 추가 조치가 필요합니다. 강철 또는 섬유 강화 요소는 때때로 도체와 평행한 평면 케이블 내에 내장되어 가로 유연성을 유지하면서 과도한 루프 처짐을 방지하는 제어된 세로 강성을 제공합니다. 케이블 단면 내에서 이러한 보강 요소의 위치는 굽힘 중립성에 영향을 미칩니다. 이상적으로는 중립 굽힘 축 또는 그 근처에 배치하여 옆에 있는 도체가 겪는 굽힘 응력을 추가하지 않고 매달린 동안 인장 및 압축 하중을 전달해야 합니다.
승강로 루프 안정성에 영향을 미치는 주요 기하학적 매개변수
- 폭 대 두께 비율: 비틀림 강성에 대한 굽힘 비율을 결정합니다. 케이블이 안정적인 단일 평면 루프를 유지하는지 또는 꼬이는 경향이 있는지 여부를 결정합니다.
- 서스펜션 중간 지점 위치: 케이블 길이에 따른 루프 부착 지점은 다양한 자동차 위치의 루프 형상에 영향을 미칩니다. 잘못된 중간점 선택으로 인해 케이블이 낮은 위치의 피트 바닥에서 끌리거나 이동 상단에서 팽팽하게 당겨집니다.
- 강화 요소 배치: 강철 또는 케블라 필러는 종방향 강성을 추가합니다. 인접한 도체의 굽힘 응력이 증폭되는 것을 방지하려면 중립 축으로부터의 거리를 최소화해야 합니다.
- 미터당 케이블 무게: 케이블이 무거울수록 서스펜션 클램프에 더 큰 현수선 처짐과 더 높은 인장 하중이 발생합니다. 장거리 이동의 경우 전기 용량만큼 무게 관리가 중요합니다.
현대식 엘리베이터 이동 케이블의 회로 구성: 단순한 전력 및 제어를 넘어

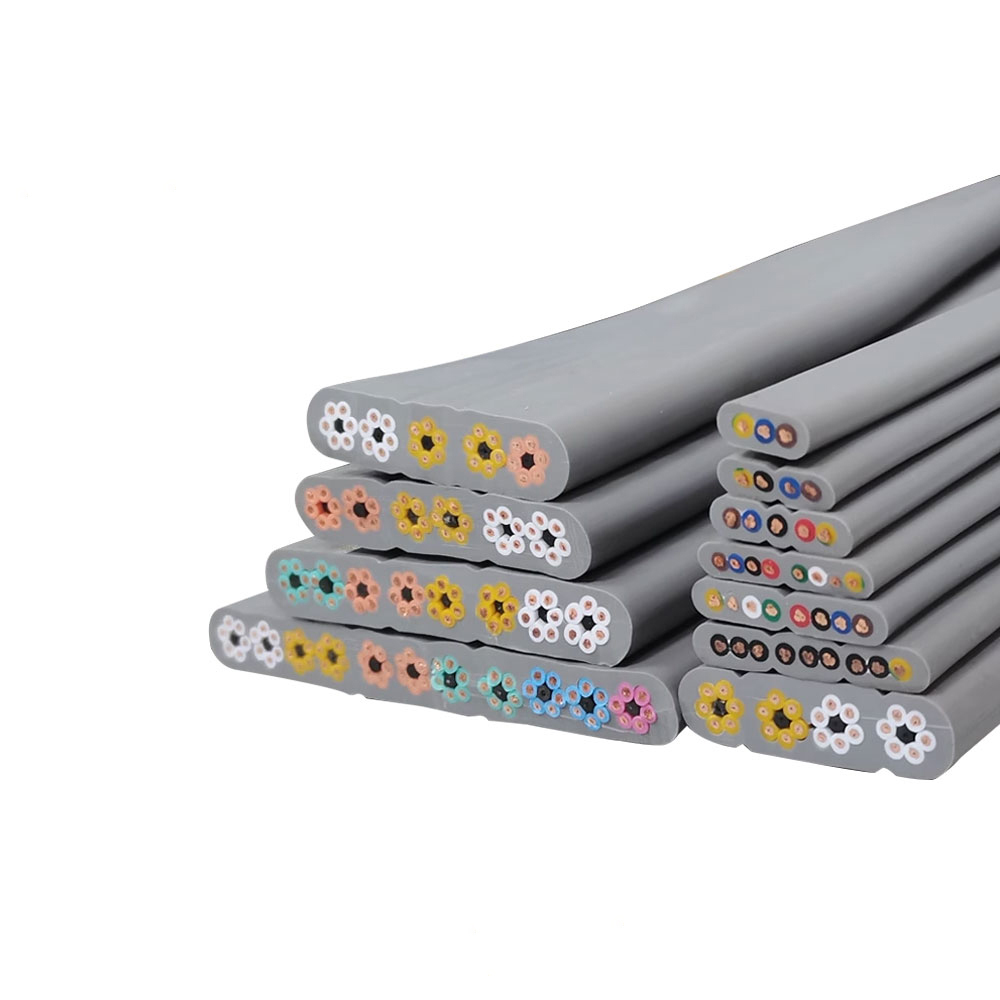

현대의 엘리베이터 시스템에는 단일 플랫 케이블 본체 내에서 점점 더 다양한 회로 유형의 혼합을 전달하기 위해 이동 케이블이 필요합니다. 초기 설치에서는 전원 및 제어를 위해 별도의 케이블을 사용했지만 최신 통합 플랫 케이블은 전원 도체, 제어 신호 쌍, 통신 데이터 쌍 및 경우에 따라 비디오 또는 고주파 신호용 동축 요소를 모두 하나의 케이블 내에 결합합니다. 이 모든 것이 수백만 번 구부리면서 회로 유형 간에 전기 절연을 유지해야 합니다. 케이블 사양이 실제 시스템 요구 사항과 일치하는지 평가하려면 도체 크기, 차폐 및 절연 측면에서 각 회로 유형에 필요한 사항을 이해하는 것이 필수적입니다.
| 회로 유형 | 일반적인 도체 크기 | 차폐 필요 | 주요 기능 |
|---|---|---|---|
| 전원공급장치(조명/팬) | 1.0 – 2.5mm² | 아니요 | 자동차 조명, 환기, 도어 모터 |
| 안전/제어 회로 | 0.75 – 1.5mm² | 선택사항 | 안전체인, 층선택, 도어제어 |
| 직렬 통신(CAN/RS485) | 0.5 – 0.75 mm² 연선 | 예(개별 또는 전체) | 컨트롤러-자동차 데이터 버스 |
| 비디오/인터콤 | 동축 또는 차폐 쌍 | 예(동축 쉴드) | CCTV, 승객인터폰 |
| 접지/PE 도체 | 가장 큰 전력 코어와 동일 | 해당 없음 | 자동차 금속 구조물의 보호 접지 |
기존의 편조 또는 호일 쉴드는 유연성을 감소시키고 무게를 추가하기 때문에 플랫 이동 케이블 내 차폐는 특별한 엔지니어링 과제를 제시합니다. 드레인 와이어와 알루미늄 도금 폴리에스테르 테이프를 사용한 개별 쌍 차폐는 이동 케이블 내의 데이터 및 통신 쌍을 위한 실용적인 솔루션입니다. 이는 케이블을 크게 강화하거나 단면적을 늘리지 않고도 적절한 EMI 감쇠를 제공합니다. 전체 케이블 묶음의 전반적인 차폐는 전체 케이블 폭을 실행하는 견고한 요소를 생성하여 굽힘 성능을 저하시키기 때문에 이동 케이블 응용 분야에서는 덜 일반적입니다. Zhishang Cable이 생산 경험을 통해 알아냈듯이 플랫 케이블 단면 내에서 차폐 쌍을 배치하는 것도 중요합니다. 가장자리가 아닌 플랫 프로파일의 중앙에 배치하면 굽힘 변형이 줄어들고 케이블 서비스 수명 동안 차폐 무결성이 확장됩니다.
장기적인 신뢰성을 결정하는 서스펜션 클램프 설계 및 설치 방식
서스펜션 클램프(이동 케이블을 엘리베이터 카와 승강로 중간 지점 브래킷에 연결하는 하드웨어)는 케이블이 매달린 동적 요소에서 고정된 연결 지점으로 전환되는 단일 위치입니다. 이러한 전환으로 인해 이동 케이블 고장의 불균형한 비율을 차지하는 응력 집중이 발생합니다. 이 시점에서 잘못된 클램프 설계 또는 잘못된 설치 관행으로 인해 케이블 자체가 얼마나 잘 제조되었는지에 관계없이 케이블 설계 수명의 일부 내에서 도체 피로, 절연 마모 및 재킷 균열이 발생할 수 있습니다.
적절하게 설계된 서스펜션 클램프는 개별 도체 그룹을 조이지 않고 전체 케이블 폭에 걸쳐 균일하게 조임력을 분산시킵니다. 점하중이나 균일하지 않은 압력을 가하는 클램프는 국부적인 굽힘 증폭을 생성합니다. 즉, 케이블이 매달린 부분으로 점진적으로 전환되지 않고 클램프 가장자리에서 급격하게 구부러집니다. 이는 클램핑된 부분의 도체 피로를 극적으로 가속화합니다. 또한 클램프는 케이블 출구 지점에서 제어된 굽힘 반경을 제공하여 케이블이 날카로운 각도로 빠져나가는 것을 허용하지 않고 자유롭게 매달린 현수선으로 유도해야 합니다. 시중에서 판매되는 많은 클램프에는 이러한 목적으로 형성된 반경 또는 스트레인 릴리프 부트가 포함되어 있습니다. 이 기능 없이 급조된 클램핑 하드웨어를 사용하는 설치는 조기 고장의 일반적인 원인입니다.
설치 길이와 중간점 위치도 똑같이 중요합니다. 케이블의 자유롭게 매달린 고리의 크기는 카의 가장 낮은 위치에서 케이블이 피트 바닥에 닿지 않고 최소한의 느슨한 고리가 남을 수 있는 크기여야 합니다. 차량의 가장 높은 위치에서는 루프가 너무 팽팽해져서 종방향 장력 하에서 케이블을 잡아당기지 않습니다. 제조업체는 일반적으로 이동 거리 대 케이블 길이 계산 지침을 제공하지만 실제 승강로 형상, 차량 이동 범위에 상대적인 중간 승강로 브래킷 위치, 차량 부착 지점과 승강로 브래킷 사이의 오프셋을 고려해야 합니다. 이러한 매개변수의 오류는 케이블 수명을 단축시키는 비정상적인 응력 패턴으로 직접 변환되므로 사전 설치 계산이 선택적 개선이 아닌 필수 단계가 됩니다.
