로봇 케이블 종합 소개
I. 정의 및 핵심특징
로봇 케이블은 산업용 로봇, 기계 팔, 고동력 자동화 장비용으로 특별히 설계된 유연성이 뛰어난 특수 케이블입니다. 로봇 모션 시스템의 '신경과 혈관' 역할을 하는 잦은 굽힘, 비틀림, 움직임, 복잡한 기계적 응력 속에서도 전력, 신호, 데이터를 안정적으로 전송해야 합니다.
핵심 기능:
높은 동적 유연성: 수백만 번의 왕복 굽힘 및 비틀림 동작(예: ±180°/m ~ ±720°/m 비틀림)을 견딜 수 있습니다.
동시 다중 응력 저항: 인장, 압축, 비틀림, 진동 및 측면 압력을 동시에 처리할 수 있습니다.
통합 전송 기능: 종종 전력선, 제어선, 피드백 신호선(인코더), 버스선(EtherCAT 등) 및 공기 경로/광섬유를 결합합니다.
높은 환경 내성: 오일, 냉각수, 마모 및 고온/저온(예: -40°C ~ 125°C)에 대한 내성이 있습니다.
II. 주요 유형 및 적용 시나리오
모션 유형별 분류:
드래그 체인 케이블: 로봇 선형 슬라이드 및 갠트리 매니퓰레이터와 같은 선형 왕복 운동에 사용됩니다.
비틀림 케이블: 로봇 팔 관절 및 회전 작업대와 같은 회전 관절에 사용됩니다.
복합 모션 케이블: 굽힘과 비틀림을 모두 견딜 수 있으며 SCARA 로봇 및 다관절 로봇에 사용됩니다.
기능적 통합에 따른 분류:
전원 케이블: 서보 모터에 전원을 공급합니다.
피드백 및 신호 케이블: 인코더와 센서를 연결하여 저전압 신호를 전송합니다.
버스 케이블: 실시간 이더넷 통신(예: EtherCAT 및 PROFINET)에 사용됩니다.
하이브리드 케이블: 전원, 신호, 공기 경로 또는 광섬유를 하나의 케이블에 통합하여 배선 공간을 줄입니다.
일반적인 응용 분야:
산업용 로봇: 자동차 용접, 도장, 핸들링 및 조립 생산 라인.
자동화 장비: CNC 공작 기계 매거진, 자동 가이드 차량(AGV) 및 자재 취급 시스템.
정밀 장비: 반도체 웨이퍼 처리 로봇 및 의료 자동화 장비.
검사 및 측정: 로봇 장착 비전 검사 시스템 및 테스트 프로브.
III. 주요 생산 공정 제어

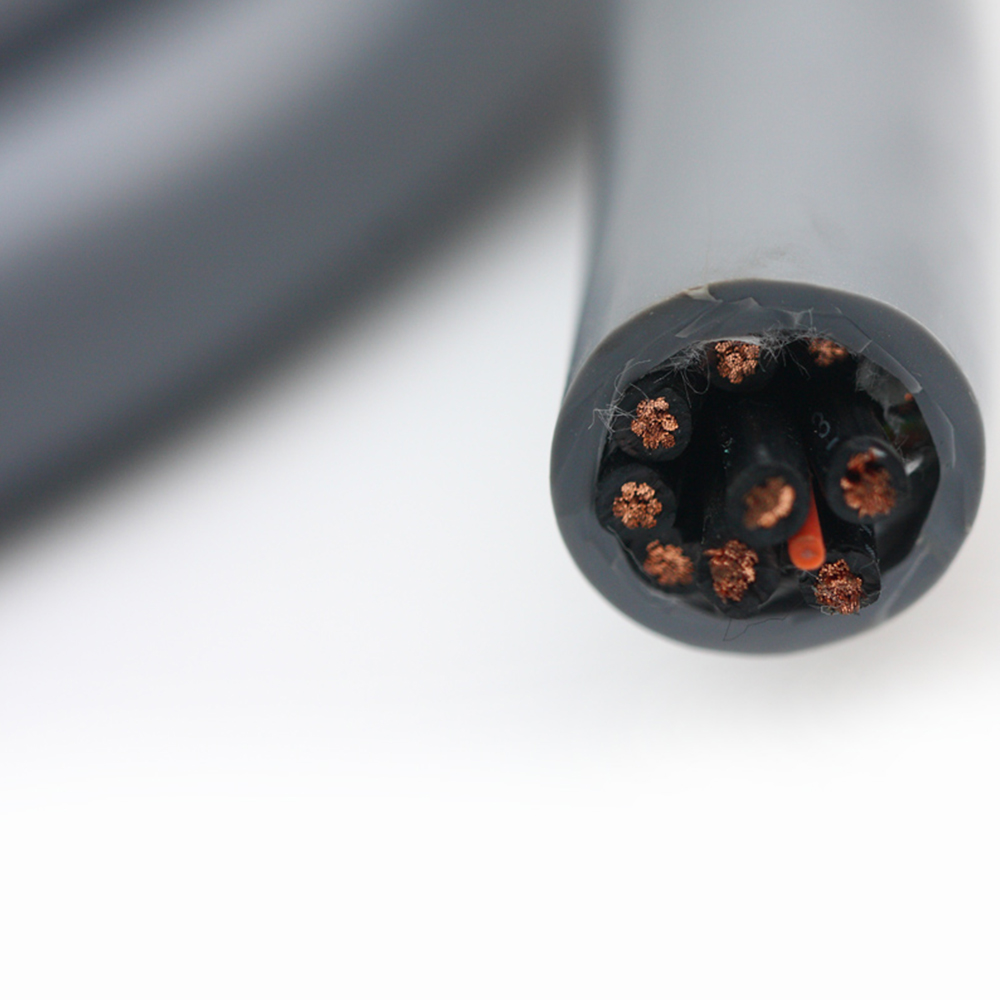

도체 구조: 극세 무산소 구리선(예: 0.08mm)을 층상 묶음 연선에 사용하고 특수한 피치와 방향을 결합하여 동적 응력 분포를 최적화합니다.
단열재: 반복적인 변형에도 단열층이 깨지지 않도록 고강도, 고탄성 소재(특수 PVC, TPE, PUR 등)를 선택합니다.
코어 와이어 연선 및 차폐: 신호 혼선 및 전자기 간섭을 방지하기 위해 주석 도금 구리 와이어 편조 차폐(적용 범위 ≥85%) 또는 알루미늄 호일 차폐와 결합된 최적화된 연선/스타 쿼드 구조가 사용됩니다.
인장 및 비틀림 설계: 내장된 Kevlar 섬유 또는 고성능 합성 섬유 편조 층은 기계적 응력을 흡수하고 도체를 보호하는 하중 지지 요소 역할을 합니다.
외피 공정: 압출된 내마모성, 내유성 폴리우레탄(PUR) 또는 특수 엘라스토머 외피로, 종종 표면에 저마찰 질감이나 색상 코딩으로 설계됩니다.
IV. 상세한 핵심 장점
연장된 서비스 수명: 과소평가된 굽힘 반경 및 비틀림 각도, 동적 서비스 수명은 500만 ~ 1000만 주기에 도달할 수 있어 가동 중지 시간과 교체 빈도가 크게 줄어듭니다.
매우 안정적인 신호 전송: 최적화된 차폐 및 연선 설계는 연속 동작 중에 낮은 오류율로 중단 없는 제어 신호, 인코더 피드백 및 버스 통신을 보장합니다.
공간 절약 및 통합: 하이브리드 케이블은 여러 기능 케이블을 하나로 통합하여 로봇의 내부 배선 공간을 줄이고 전체 무게를 경량화하며 모션 성능을 최적화합니다.
높은 신뢰성으로 유지 관리 비용 절감: 견고한 설계로 케이블 파손이나 신호 간섭으로 인한 예기치 않은 가동 중지 시간을 최소화하여 유지 관리 비용과 생산 손실을 줄입니다.
안전성 및 내구성: 난연성, 내유성 및 화학적 부식 방지 특성은 열악한 산업 환경에 적응하여 장비의 장기간 안전한 작동을 보장합니다.
요약
로봇 케이블은 로봇의 높은 신뢰성과 정밀한 작동을 위한 기반입니다. 그들의 기술 핵심은 높은 동적 기계적 응력 하에서 내구성과 신호 무결성 문제를 해결하기 위해 재료 과학, 구조 역학 및 전기 설계를 심층적으로 통합하는 데 있습니다.
