I. 정의 및 핵심특징

와이어링 하네스(케이블 어셈블리라고도 함)는 특정 전기 회로 및 기계적 라우팅 레이아웃에 따라 여러 개의 와이어, 커넥터 및 단자를 조립하여 형성된 통합 연결 제품입니다. 서보 드라이브 시스템, 산업용 로봇, CNC 장비 및 다양한 자동화 장치에 널리 사용되는 와이어링 하네스는 단순히 느슨한 전선 묶음이 아니라 전도성, 신호 전송 정밀도, 기계적 내구성 및 환경 적응성을 결합하는 중요한 연결 구성 요소입니다. 품질은 장비의 작동 안정성, 안전성 및 서비스 수명을 직접적으로 결정합니다.

핵심 특성은 다음과 같습니다.
결합된 고정밀 신호 및 전력 전송: 배선 하니스는 일반적으로 전력선(U/V/W 상 전선 및 PE 접지), 인코더 신호선, 브레이크 제어 라인 및 통신 버스 라인을 단일 어셈블리 내에 통합하므로 고전류 전력 공급과 간섭에 민감한 신호 전송을 동시에 처리해야 합니다.
오작동 방지 설계를 갖춘 표준화된 인터페이스: 양쪽 끝은 일반적으로 표준 항공 커넥터 또는 키 핀 배열이 있는 전용 산업용 커넥터를 사용하여 잘못된 삽입을 방지하는 동시에 드라이브, 모터 및 인코더와의 정밀한 결합을 보장합니다.
높은 유연성 및 굽힘 저항: 특히 드래그 체인 및 로봇 팔 응용 분야에서 까다로운 플렉스 수명 요구 사항을 충족하면서 장비 작동 중에 반복적인 끌기, 굽힘 및 진동을 견뎌야 합니다.
강력한 환경 적응성: 내유성, 내마모성 및 난연성을 제공하는 외피 재료를 사용하여 산업 환경에서 발견되는 오일, 먼지, 습기 및 온도 변동에 저항해야 합니다.

II. 주요 유형 및 적용 시나리오

기능별 분류:

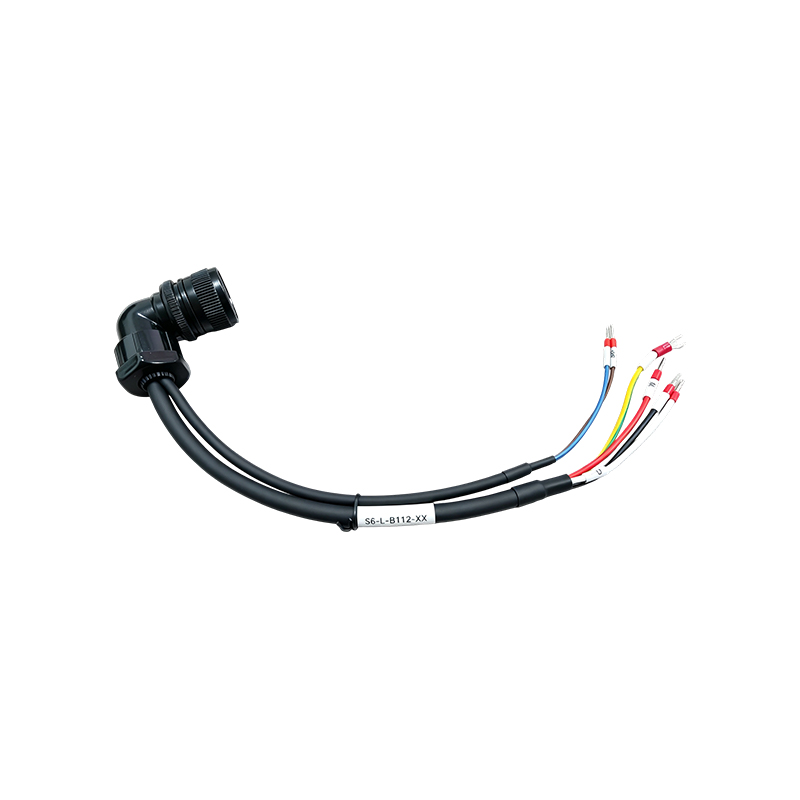

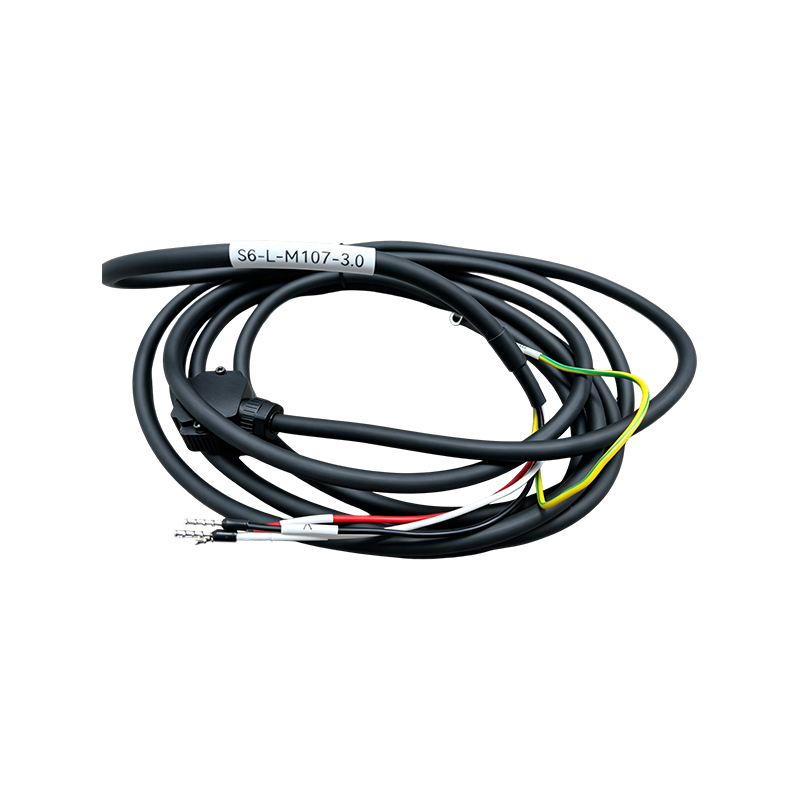

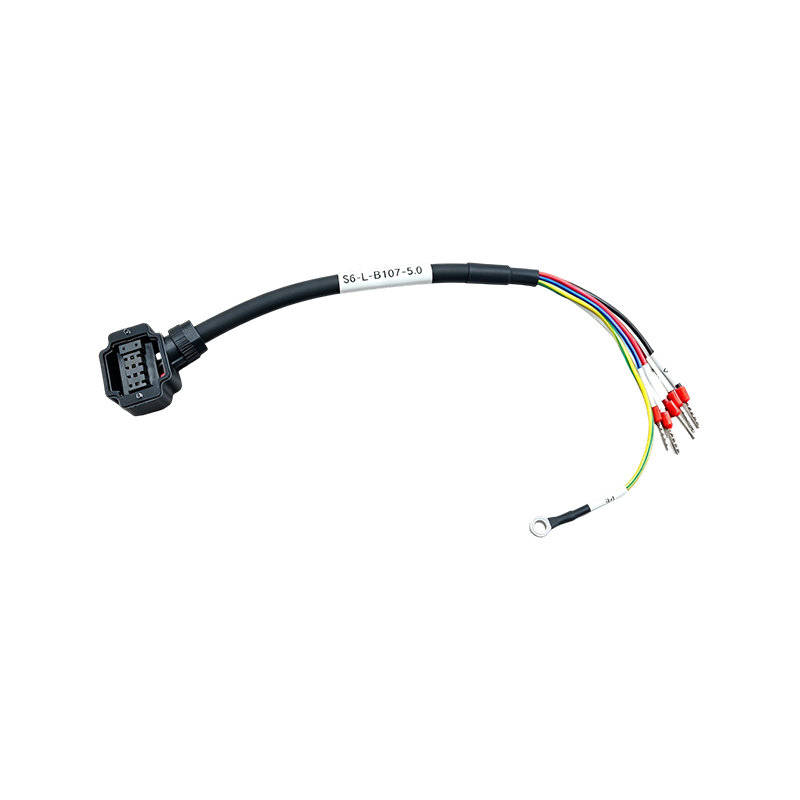

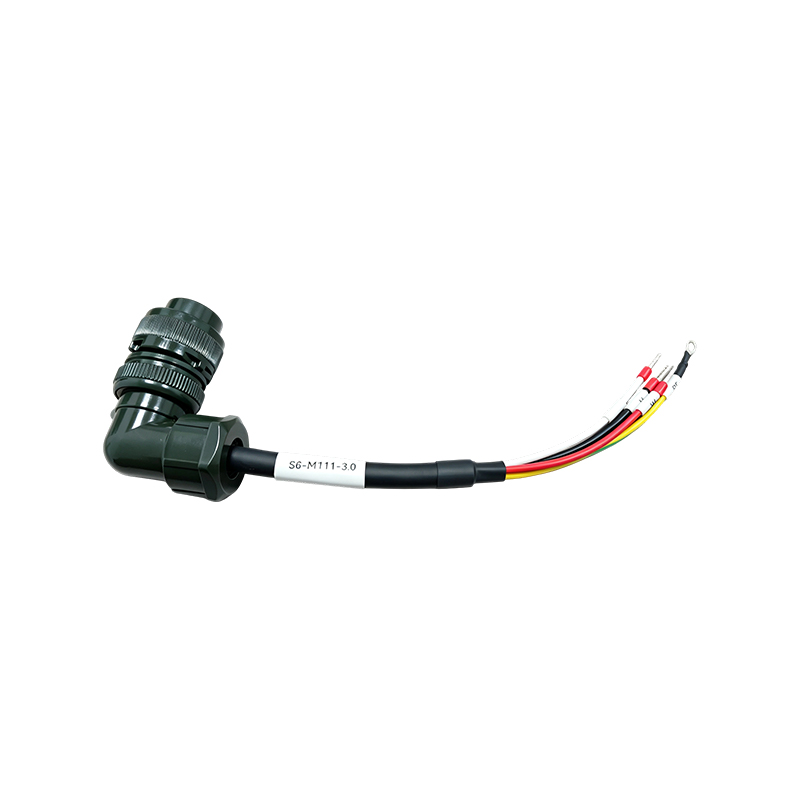

전원 케이블: 모터와 드라이브 사이의 3상 전력 전송 및 접지를 담당하며 서보 시스템의 핵심 에너지 전달 채널 역할을 합니다.

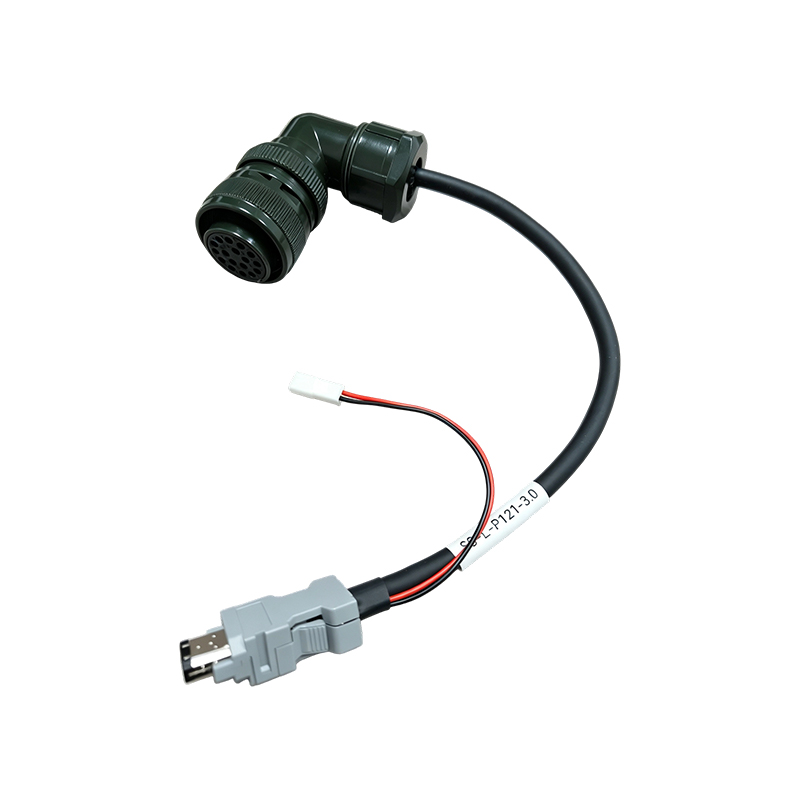

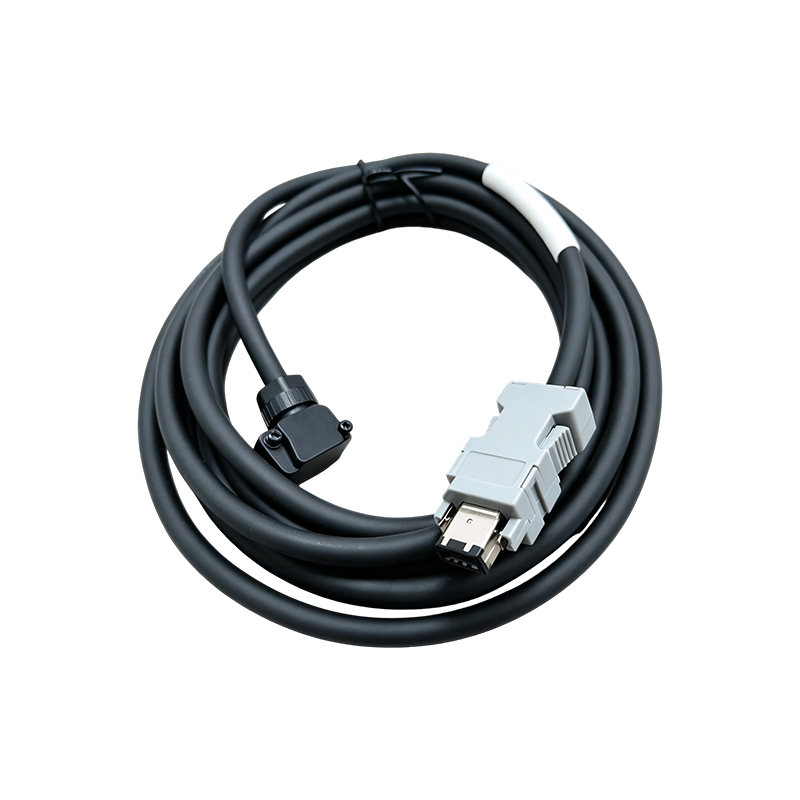

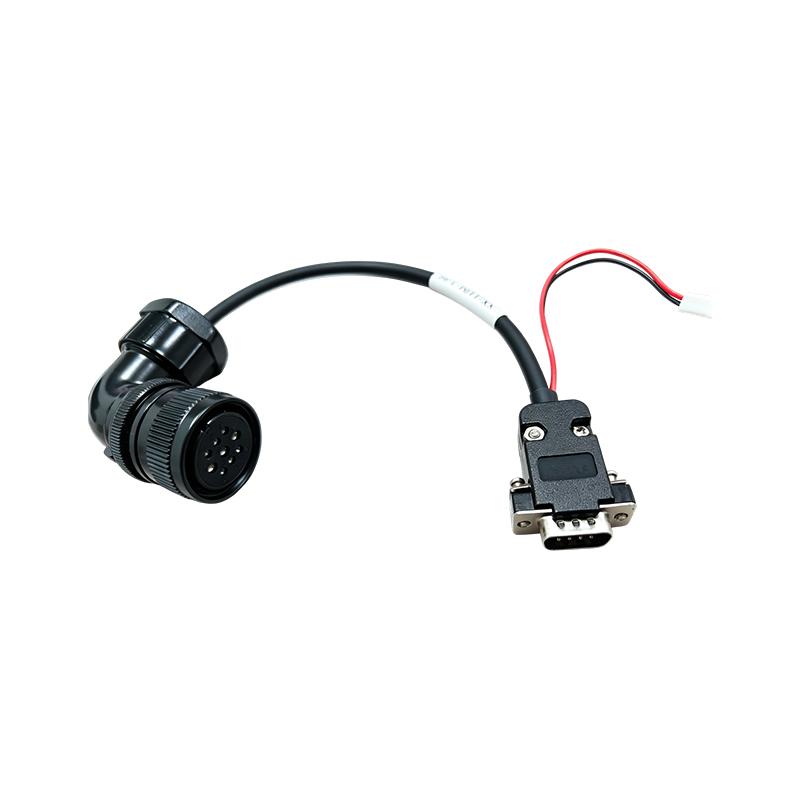

인코더 케이블: 모터 인코더와 드라이브 간에 위치 및 속도 피드백 신호를 전송합니다. 전자기 간섭을 억제하고 신호 정확도를 유지하려면 효과적인 차폐가 필요합니다.

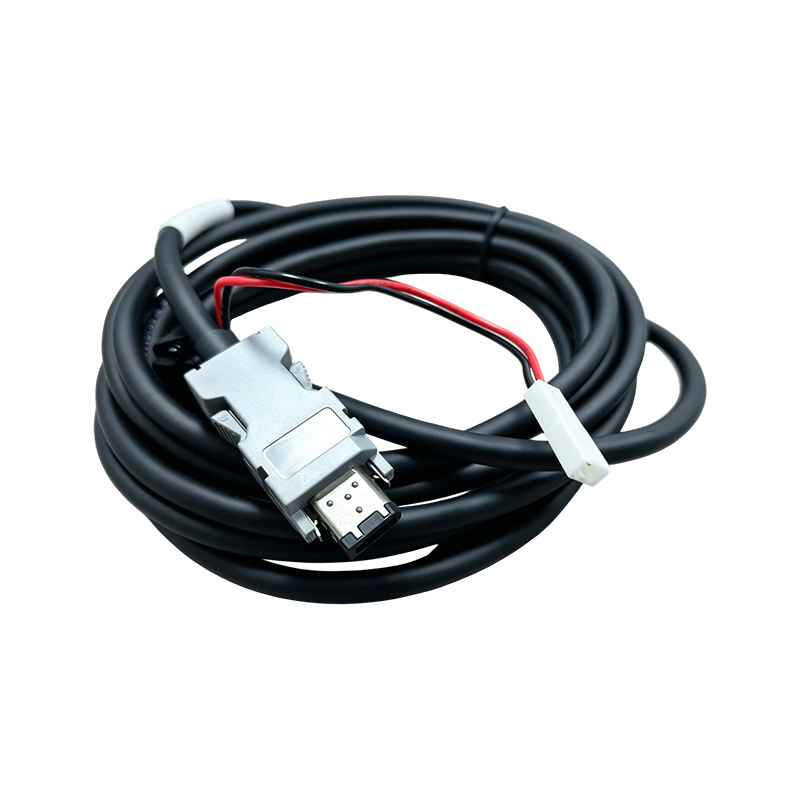

브레이크 전력선이 있는 SV660 인코더 케이블: 인코더 신호 전송과 전자기 브레이크 전원 공급 장치를 통합한 복합 케이블로 특정 서보 드라이브 모델의 통합 배선 요구 사항에 맞게 설계되었습니다.

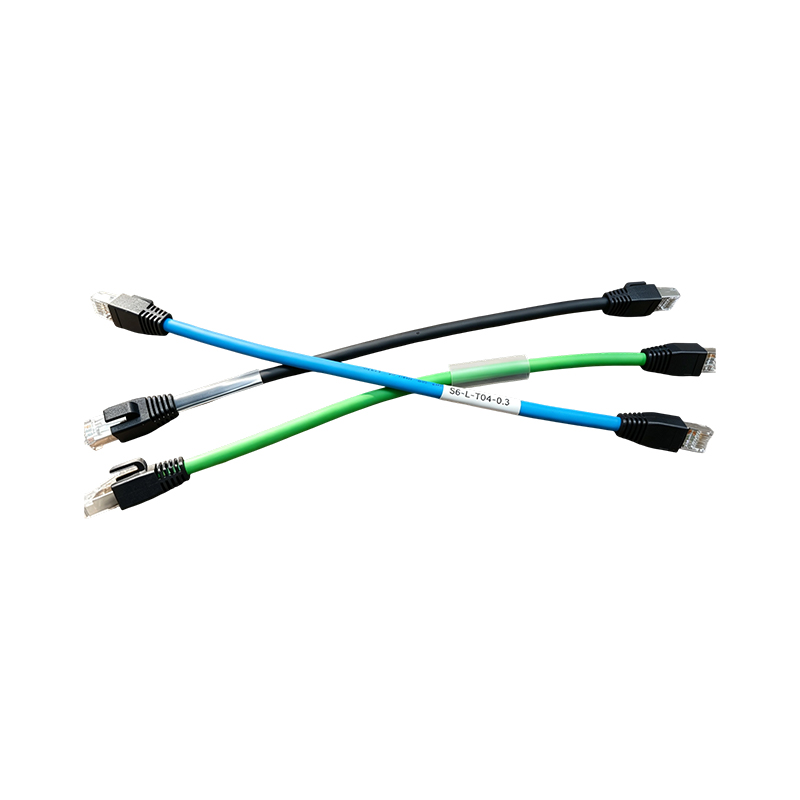

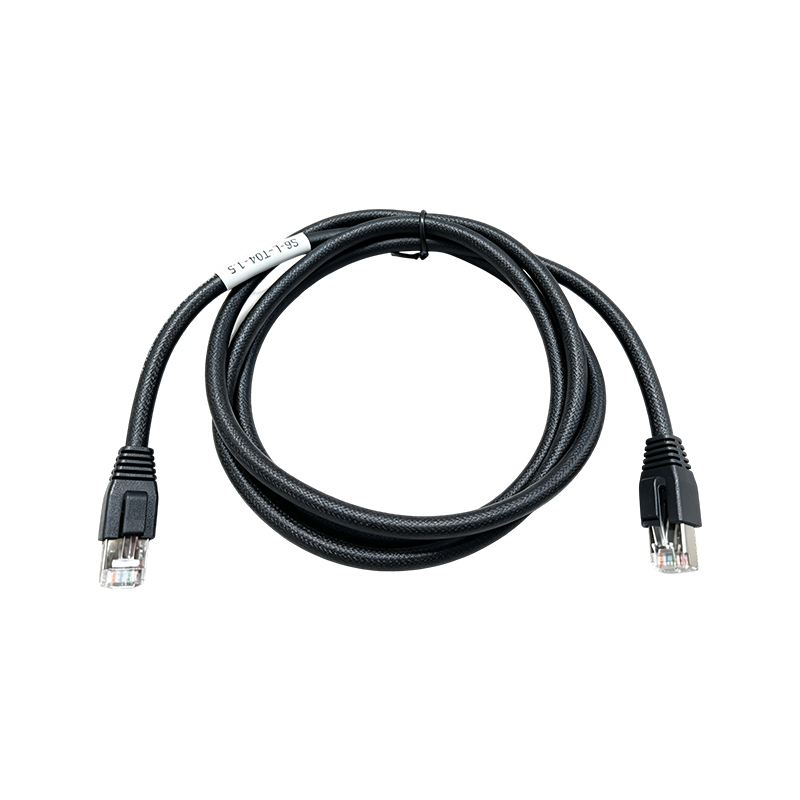

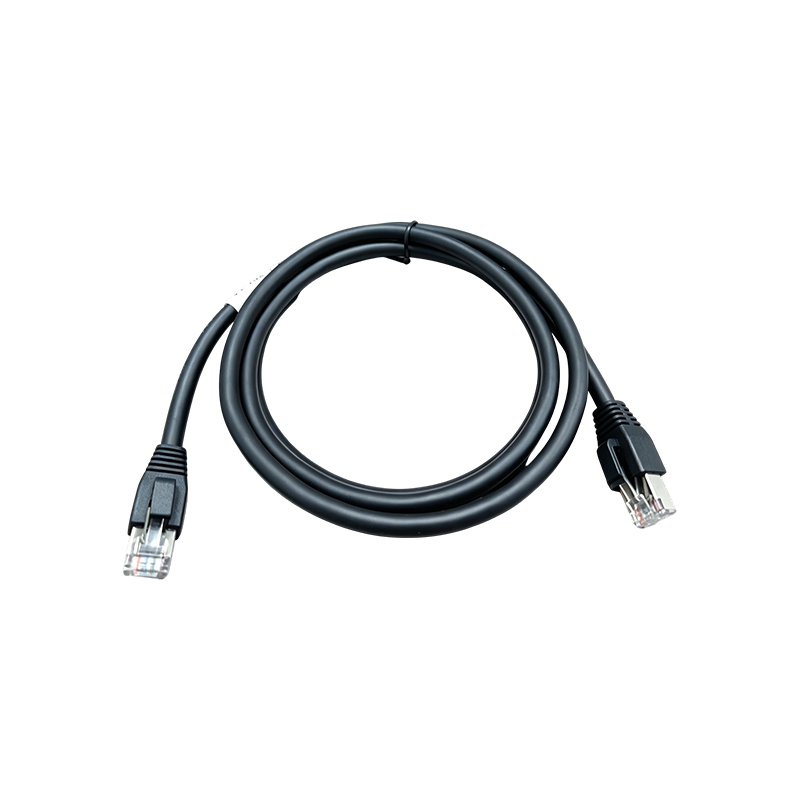

버스 케이블(네트워크 케이블): 드라이브, 컨트롤러 및 호스트 컴퓨터 간의 산업용 통신 네트워킹에 사용되며 고속 전송 및 간섭 방지 요구 사항을 충족합니다.

적용 시나리오는 CNC 공작 기계, 산업용 로봇, 자동화된 생산 라인, 포장 기계, 섬유 및 인쇄 장비, 전자 제조 시스템에 걸쳐 있으므로 와이어링 하네스는 현대 자동화 제어 시스템에서 없어서는 안 될 연결 링크입니다.

III. 주요 생산 공정 제어

도체 설계 및 제조: 전원 케이블은 다중 가닥의 유연한 구리 도체를 사용하여 전류 전달 용량과 유연성을 보장하는 반면, 신호 및 인코더 케이블은 연선 구조와 결합된 미세 가닥 다중 코어 도체를 사용하여 누화 및 전자기 간섭을 줄입니다.
차폐 및 절연 시스템: 신호 케이블은 일반적으로 편조 메쉬와 결합된 구리 호일의 복합 차폐 구조를 채택하여 고주파 전자기 간섭을 효과적으로 억제하고 약한 피드백 신호를 왜곡으로부터 보호합니다. 전원 케이블 절연은 해당 전압 내성 요구 사항을 충족하도록 설계되었습니다.
피복 및 강화 층: 외부 피복은 내유성, 내마모성 및 내후성 복합 재료(예: PVC 및 PUR)를 사용하며, 일부 드래그 체인 전용 모델에는 내부 섬유 강화 층을 통합하여 인장 강도와 굽힘 저항을 ​​향상시킵니다.
커넥터 조립 및 단자 압착: 플러그, 소켓 및 단자는 정밀 압착 및 사출 성형 고정 공정을 사용하여 조립되어 안정적인 접촉 저항과 규정에 맞는 방수/방진 밀봉 등급을 보장합니다.
전체 테스트: 모든 배선 하네스는 배송 전에 연속성 테스트, 절연 저항 테스트, 고전압 테스트 및 신호 기능 테스트를 거쳐 제품 합격률과 작동 신뢰성을 보장합니다.

IV. 핵심 장점

안전하고 신뢰성: 다층 구조 설계는 전기 안전과 기계적 보호의 균형을 맞추고 난연성 재료 및 정밀 차폐와 결합되어 단락, 간섭 및 신호 손실의 위험을 효과적으로 줄입니다.
효율적인 연결: 오작동 방지 설계를 갖춘 표준화된 인터페이스는 현장 설치 및 시운전 시간을 크게 단축하여 진정한 플러그 앤 플레이 작동을 가능하게 합니다.
유연한 사용자 정의: 케이블 길이, 커넥터 모델 및 터미널 유형을 모두 고객 장비 인터페이스 요구 사항에 따라 사용자 정의할 수 있으며 다양한 브랜드의 자동화 시스템과 광범위하게 호환됩니다.
표준 준수: 제품은 국가 표준 및 산업 규정을 엄격히 준수하고 3C 및 CE와 같은 권위 있는 인증을 획득하여 국내 및 국제 시장 모두에서 규정을 준수하는 사용을 보장합니다.

요약

배선 하니스는 자동화 제어 시스템의 "신경과 혈류" 역할을 하며 전력 및 신호 피드백을 모두 전달합니다. 이들의 기술 수준은 장비 작동의 정확성, 효율성 및 안전성을 직접적으로 결정합니다. 산업 자동화와 스마트 제조가 계속 발전함에 따라 유연성이 뛰어나고 차폐가 잘 된 통합 와이어링 하니스 제품이 서보 드라이브 시스템을 지원하는 케이블 어셈블리의 개발 방향이 되었습니다.
