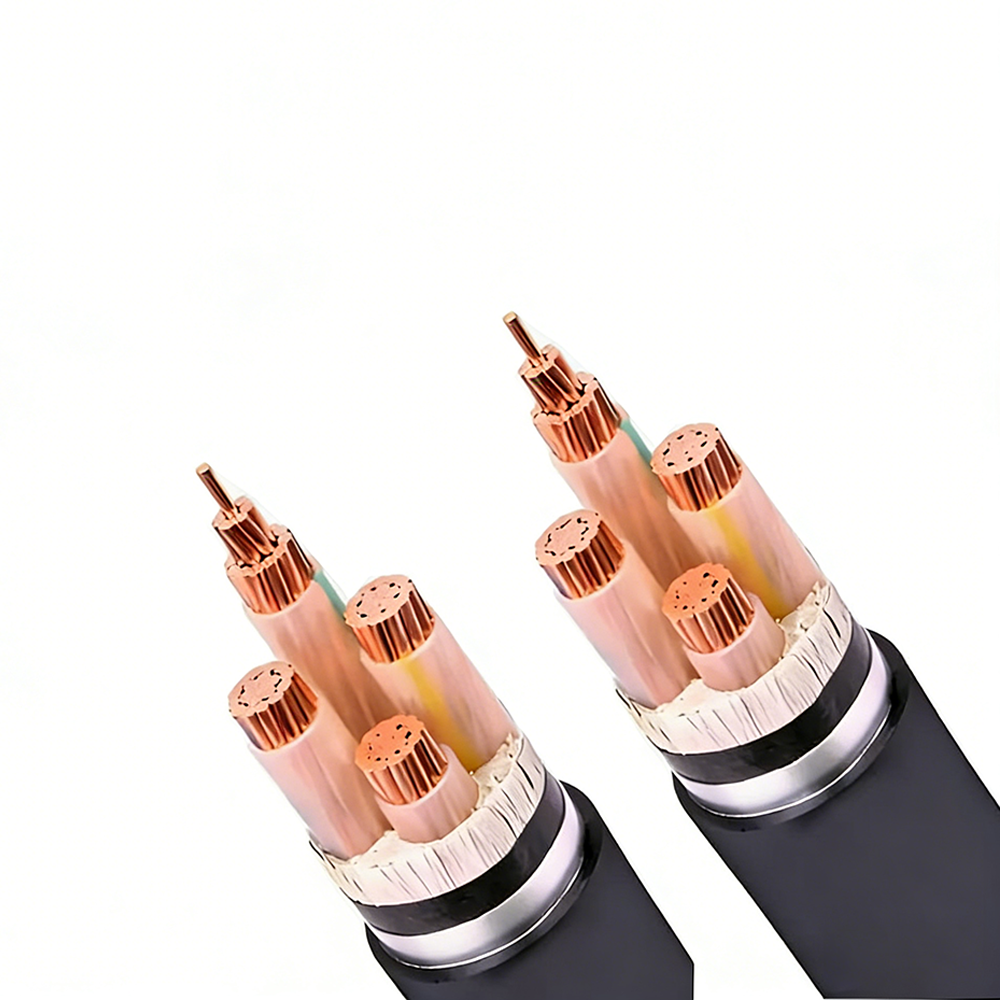

무할로겐 난연성 이면의 화학 및 충전재 로딩이 중요한 설계 변수인 이유
기존의 난연성 PVC 케이블은 연소 시 염화수소 가스가 방출되어 화염을 지속시키는 화학적 연쇄 반응을 방해함으로써 내화성을 달성합니다. 무할로겐 화합물은 이 메커니즘을 사용할 수 없으며 대신 금속 수산화물 충전제(가장 일반적으로 알루미늄 삼수화물(ATH, Al(OH)₃) 또는 수산화 마그네슘(MDH, Mg(OH)2))의 흡열 분해에 의존하여 연소를 억제합니다. 이러한 충전재를 분해 온도(ATH의 경우 180~200°C, MDH의 경우 300~320°C)로 가열하면 화학적으로 결합된 수증기를 방출하여 연소 영역에서 열을 흡수하고 화염 내 산소 및 연료 증기 농도를 희석시킵니다. 고체 잔류물(산화알루미늄 또는 산화마그네슘)은 기본 재료를 복사열로부터 절연하고 추가적인 열 분해를 지연시키는 보호 탄화 층을 형성합니다.
이 난연성 메커니즘의 근본적인 과제는 적절한 화재 성능을 달성하려면 매우 높은 충전제 로딩이 필요하다는 것입니다. 일반적으로 전체 화합물 제제의 50-65% 중량입니다. 이러한 로딩 수준에서 금속 수산화물 입자는 화합물의 기계적 특성을 지배하여 충전되지 않은 폴리올레핀 기본 폴리머에 비해 강성과 취성을 크게 증가시킵니다. ATH가 60% 첨가된 HFFR 화합물의 파단 신율은 150-200%이며, 이는 충전되지 않은 폴리올레핀 기본 수지의 400-600%와 비교됩니다. 이러한 연신율 감소는 케이블의 저온 성능 및 굴곡 수명에 직접적인 영향을 미칩니다. 추운 환경에 설치하는 동안 또는 사용 중에 장시간 굴곡을 가한 후에 절연체가 깨질 수 있기 때문입니다. 기계적-화재 성능 균형을 관리하는 것은 HFFR 케이블 복합물 개발의 핵심 공식화 과제이며, 이는 동일한 난연성 테스트 표준을 충족하더라도 여러 제조업체의 HFFR 케이블이 저온 유연성이 크게 다른 이유를 설명합니다.
케이블이 200°C 근처 또는 그 이상에서 작동해야 하는 경우 MDH가 ATH보다 선호됩니다. ATH는 고부하 또는 높은 주변 조건에서 일반 케이블 작동 온도와 겹치는 온도에서 결합수를 방출하기 시작하여 시간이 지남에 따라 화합물을 저하시키는 조기 필러 분해를 유발하기 때문입니다. MDH의 더 높은 분해 온도(300°C)는 작동 온도보다 더 넓은 여유를 제공하지만 활성화하려면 더 높은 화염 온도가 필요합니다. 즉, MDH 기반 화합물은 저강도 화염 테스트에서는 약간 낮은 성능을 보이지만 실제 화재 시나리오를 대표하는 고강도 화재 노출에서는 동등하거나 더 나은 성능을 나타낼 수 있습니다. 고품질 HFFR 제어 케이블 제조업체는 모든 등급에 걸쳐 단일 화합물을 적용하는 대신 케이블의 온도 등급을 기준으로 필러 유형을 선택합니다.
저연소 기준이 실제로 측정하는 것과 테스트 챔버 결과가 실제 대피 조건으로 변환되는 방법
HFFR 케이블의 낮은 연기 성능은 IEC 61034에 의해 정량화됩니다. IEC 61034는 표준화된 3m × 3m × 3m 밀폐형 챔버에서 케이블 샘플을 태워 발생하는 연기를 통한 최소 광선 투과율을 측정합니다. 이 테스트는 축적된 연기에 의해 광도계 빔의 빛이 얼마나 차단되는지 측정하면서 챔버 바닥의 격자에 지정된 길이의 케이블을 태웁니다. 60%의 최소 투과율은 규정 준수 임계값입니다. 즉, 광도계 빔 강도의 최소 60%가 연기가 채워진 챔버를 통해 감지기에 도달한다는 의미입니다. PVC 연소 시 일반적으로 무겁고 불투명한 연기를 생성하는 케이블은 잘 구성된 HFFR 구조의 투과율이 60~95%인 데 비해 일반적으로 5~20%의 투과율을 달성합니다.
이 테스트 결과의 실질적인 중요성은 대피 가시성과의 관계입니다. 연기로 가득 찬 공간에서 연기 차폐 및 인간 항법 성능에 대한 연구를 통해 연기의 가시 거리는 연기층의 소멸 계수에 비례한다는 사실이 입증되었습니다. IEC 61034 챔버(광로 길이 3미터)에서 60%의 투과율은 약 0.17m⁻1의 소광계수에 해당합니다. 이 소멸 계수에서 건물 거주자는 출구 문 높이에서 볼 수 있는 조명 출구 표지판을 통해 연기를 통해 약 10~15미터를 볼 수 있습니다. 이는 대부분의 건물 복도를 출구로 이동하는 데 충분합니다. 동일한 챔버에서 10% 투과율의 PVC 케이블 연기는 0.75m⁻² 이상의 소광 계수를 생성하여 가시성을 2~4미터로 감소시키고 독성으로 인해 무능력하지 않은 건물 거주자의 경우에도 출구 탐색을 심각하게 손상시킵니다.
지정자가 이해해야 하는 IEC 61034 테스트의 중요한 제한 사항은 제어된 저에너지 점화원에서 상대적으로 작은 케이블 샘플에서 연기량을 측정한다는 것입니다. 밀도가 높은 설비에서 실제 케이블 트레이 화재는 테스트 시나리오보다 단위 시간당 훨씬 더 많은 연기를 생성하며, 절대 연기량은 케이블 연소량에 따라 동시에 증가합니다. 이것이 IEC 61034 결과를 IEC 60332-3(그룹화된 케이블 테스트)에 따라 화염 확산 성능과 함께 고려해야 하는 이유입니다. 단위 길이당 낮은 연기를 생성하지만 그룹화된 케이블 테스트에서 자체 소화에 실패한 케이블은 궁극적으로 빠르게 자체 소화되고 화재로 소비되는 케이블의 양을 제한하는 약간 높은 연기의 케이블보다 더 많은 총 연기를 생성하게 됩니다.
주요 매개변수 전반에 걸쳐 표준 FR-PVC와 HFFR 제어 케이블 성능 비교
HFFR 선택 제어 케이블 표준 난연성 PVC에 비해 여러 성능 측면에서 절충이 필요합니다. 결정은 한 재료 시스템이 다른 재료 시스템보다 포괄적으로 선호되는 것이 아니라 특정 설치 환경에 어떤 매개변수가 중요한지에 따라 이루어져야 합니다.
| 매개변수 | HFFR(LSZH) | FR-PVC | 실질적인 영향 |
| 산성 가스 방출(IEC 60754-2) | pH >4.3; 전도도 <10μS/mm | pH는 일반적으로 1~2입니다. 높은 HCl 방출 | HCl은 화재 후 영향을 받는 지역 전체의 전자 제품 및 금속 구조물을 부식시킵니다. |
| 연기 밀도(IEC 61034) | ≥60% 투과율 | 일반적으로 투과율 5~25% | 밀폐된 공간에서 대피 가시성에 매우 중요 |
| 저온 유연성 | 보통; 일반적으로 –15°C ~ –25°C | 좋아요; –20°C ~ –40°C(가소제에 따라 다름) | HFFR은 조절 없이 추운 날씨에 설치하는 동안 균열이 발생할 수 있습니다. |
| 내유성 및 내화학성 | 가변적; 기본 폴리머에 따라 다름 | 오일에 좋습니다. PVC는 일부 용매에서 부풀어 오른다. | 공작 기계 환경에 대한 화합물의 화학적 호환성을 검증해야 합니다. |
| 절연 저항(온도에서) | 높음; 온도 범위 전반에 걸쳐 안정적 | 가소제 이동으로 인해 60°C 이상에서는 크게 감소합니다. | 고온 제어판 환경에 선호되는 HFFR |
| 상대 비용 | FR-PVC 대비 25~50% 프리미엄 | 기준선 | 전자제품이 풍부한 환경에서 화재 후 복구 비용 절감으로 종종 정당화되는 비용 프리미엄 |
위 표에 포함되지 않은 매개변수 중 하나는 장기적인 노화 동작입니다. PVC 절연체에는 사용 기간이 수십 년에 걸쳐 화합물 밖으로 이동하는 가소제(일반적으로 프탈레이트 에스테르 또는 아디페이트 에스테르)가 포함되어 있어 케이블 재킷과 절연체가 점점 더 단단해지고 부서지기 쉽습니다. 이러한 가소제 이동은 고온에서 가속화되며 되돌릴 수 없습니다. 설치 시 유연성이 있는 PVC 케이블은 따뜻한 제어판에서 20년이 지나면 심하게 부서질 수 있습니다. 폴리올레핀 수지를 기반으로 한 HFFR 컴파운드는 가소제를 포함하지 않으며 이러한 노화 메커니즘을 경험하지 않아 수명 내내 기계적 특성을 유지합니다. 에 대한 제어 케이블 설계 수명이 25~40년인 중요한 기반 시설 응용 분야에서 이러한 노후화 차이는 화재 성능 요구 사항만으로는 요구되지 않는 환경에서도 HFFR 건설을 선호하는 중요한 요소입니다.
화재 시 회로 무결성: 내화성을 갖춘 HFFR 케이블이 표준 LSZH와 어떻게 다른가요?
연기가 적은 할로겐 프리 케이블과 내화 케이블은 다양한 화재 안전 목표를 다루며 사양이 혼동되는 경우가 많습니다. 표준 HFFR/LSZH 케이블은 연소 생성물의 독성과 불투명성을 제한하지만 화재 발생 중에 케이블이 계속해서 신호나 전력을 전달할 것이라고 보장하지는 않습니다. 즉, 절연 성능이 저하되면서 결국 케이블이 파손될 수 있습니다. 내화성 케이블(IEC 60331에 따라 테스트됨)은 정의된 기간 동안 지정된 온도에서 전기 회로 무결성을 유지하도록 설계되어 건물에서 대피하는 동안 비상 조명, 화재 경보기, 연기 추출 팬, 비상 전원 등 해당 케이블이 제공하는 시스템이 계속 작동할 수 있도록 합니다.
IEC 60331에서는 케이블이 정격 전기 부하를 유지하는 동안 완성된 케이블 샘플을 750°C(와이어 및 소형 케이블의 경우 IEC 60331-21) 또는 830°C(단면적이 더 큰 케이블의 경우 IEC 60331-23)에서 직접 화염에 노출시킵니다. 케이블은 플래시오버, 단락 또는 개방 회로 없이 테스트 기간(일반적으로 90분 또는 180분) 동안 연속성을 유지해야 합니다. 이러한 성능을 달성하려면 표준 HFFR과 근본적으로 다른 절연 시스템이 필요합니다. 각 도체 주위 또는 케이블 코어 주위를 감싸는 운모 테이프 층은 모든 유기 폴리머 재료가 연소된 지 오래 된 화염 온도에서 전기적으로 손상되지 않은 내화성 미네랄 절연 장벽을 제공합니다.
일부 표준에서 HFFR CWZ(화재 시 회로 무결성)로 지정되거나 유럽 철도 및 공공 건물 응용 분야에서 EN 50200/EN 50362로 지정된 내화성과 무할로겐 성능의 조합은 연소 생성물을 제한하는 외부 HFFR 재킷과 운모 테이프 회로 무결성을 겹쳐서 달성됩니다. 이 구조는 다양한 국내 및 국제 화재 안전 규정에 따라 병원, 터널, 고층 건물 및 해양 플랫폼의 비상 제어 케이블에 필수입니다. 운모 테이프 레이어는 상당한 비용을 추가하고 케이블 직경을 증가시키지만(일반적으로 동등한 표준 HFFR 케이블보다 OD가 15~25% 더 큼) 화재 제품 독성 요구 사항과 회로 생존 요구 사항을 동시에 충족하는 유일한 구조입니다.
내화성 HFFR 제어 케이블의 실제 설치 고려 사항은 절연체 아래의 운모 테이프 층이 기계적으로 취약하다는 것입니다. 운모는 케이블이 최소 굴곡 반경 이하로 구부러지거나 설치 중에 충격을 받을 경우 박리될 수 있는 깨지기 쉬운 광물입니다. 외부 절연체가 손상되지 않은 경우 손상된 운모 테이프는 외부에서 보이지 않을 수 있지만 손상된 위치에서는 회로 무결성 성능이 저하됩니다. 내화성 케이블은 최소 굴곡 반경 사양을 엄격히 준수하고 케이블 트레이 및 도관 환경의 충격으로부터 보호하면서 설치 중에 표준 제어 케이블보다 더 주의 깊게 다루어야 합니다.
특정 산업 환경을 위한 HFFR 제어 케이블 지정: 요구 사항의 주요 차이점
HFFR 제어 케이블은 여러 산업 부문에 걸쳐 필요하지만 특정 성능 임계값, 테스트 표준 및 구성 요구 사항은 부문마다 크게 다릅니다. 한 부문에 대해 인증된 케이블은 재료 시스템이 동일하더라도 다른 부문의 요구 사항을 충족하지 못할 수 있습니다. 다음 분석은 할로겐 프리 저연 제어 케이블이 지정되는 가장 일반적이고 수요가 높은 부문을 다룹니다.
철도 및 대중교통
철도 애플리케이션은 유럽의 EN 45545-2에 따라 관리되며, 이는 설치 위치의 화재 위험을 기준으로 케이블을 위험 수준(HL1, HL2, HL3)으로 분류합니다. HL3은 지하철 레일과 같이 승객이 있고 대피가 어려운 지역의 케이블에 적용됩니다. EN 45545-2는 열 방출률(ISO 5660에 따라 콘 열량계로 측정), 화염 확산, 연기 생성 및 독성 지수에 대한 한계 값을 동시에 지정하며, 임계값은 건물 응용 분야에 사용되는 IEC 60332/60754/61034 제품군보다 훨씬 더 엄격합니다. 특히, 독성 지수(NF X70-100 또는 FTIR 방법으로 측정)는 IEC 60754의 대량 산성 가스 측정뿐만 아니라 CO, HCN, HF, SO2, NOₓ 등 다양한 연소 가스 종에 대해 정의된 제한보다 낮아야 합니다. 건물 설치에 대한 표준 LSZH 요구 사항을 충족하는 케이블은 독성 지수에 대한 EN 45545-2 HL2에 실패할 수 있습니다.
해양 및 해양
해양 플랫폼 및 상업용 선박에는 IEC 60331 내화 요구 사항과 함께 IEC 60092-359(해양 케이블, 무할로겐)가 적용됩니다. 해양 설치에는 건물이나 레일 사양에 없는 해수 저항 요구 사항이 추가됩니다. 케이블 재킷은 침수 후에도 기계적 무결성을 유지해야 하며 바닷물에 노출될 때 부풀어 오르거나 갈라져서는 안 됩니다. 이는 젖은 지역이나 노출된 데크를 통해 배선되는 케이블과 관련이 있습니다. 또한 IMO 결의안 MSC.61(67)(FTP 코드)은 IEC 61034 연기 테스트의 정지 공기 조건과 다른 선박 구획 화재를 대표하는 특정 기류 및 열 노출 조건에서 수행되는 표면 화염 확산 및 연기 밀도 테스트를 지정합니다. IEC 61034를 준수하는 케이블은 별도의 검증 없이는 IMO FTP Code Annex 1 또는 2 스모크 테스트를 자동으로 준수하지 않습니다.
산업 자동화 및 지능형 제조
산업 자동화 환경에서 HFFR 제어 케이블은 지역 화재 규정이 요구하는 것이 아니라 화재 후 복구 비용의 경제성 때문에 점점 더 많이 지정되고 있습니다. 제어 패널, 서보 드라이브, PLC 및 HMI 장비에 수백만 유로의 투자가 필요한 현대 자동화 시설의 표준 PVC 케이블과 관련된 화재는 화염의 직접적인 영향을 받는 영역뿐만 아니라 건물 외피 전체에 걸쳐 전자 조립품을 부식시킬 만큼 충분한 HCl을 방출합니다. 부식은 즉각적인 고장으로 나타나지는 않지만 화재 발생 후 6~18개월에 걸쳐 점진적인 연결 저하, PCB 트레이스 부식 및 접촉 저항 증가로 나타납니다. 대규모 자동화 시설에서 HCl로 오염된 전자 장비를 교체하거나 청소하는 데 드는 비용은 연소된 케이블 가치의 10~50배에 이릅니다. 이러한 경제적 주장은 필수 코드 요구사항이 없는 지능형 제조 시설에서 HFFR 제어 케이블을 자발적으로 채택하도록 유도하며, 이는 고가치 전자 제조 공장에 대한 보험 위험 평가에 HFFR 케이블 사양을 포함시키는 기초가 됩니다.
HFFR 제어 케이블의 저온 설치: 위험 및 조건 요구 사항
HFFR 제어 케이블의 가장 일관된 현장 고장 모드 중 하나는 저온에서 충전재 함량이 높은 HFFR 화합물의 파손 시 신율 감소로 인해 추운 환경에 설치하는 동안 절연 균열이 발생하는 것입니다. 표준 PVC 케이블은 가소제 함량으로 인해 –20°C 이하까지 유용한 유연성을 유지하지만, 많은 HFFR 제제는 0°C 이하에서 눈에 띄게 더 단단해지며 –5°C ~ –10°C 이하에서 예방 조치 없이 구부리거나 풀면 깨질 수 있습니다. 이는 겨울철 실외 설치 프로젝트와 주변 온도 0°C 이하에서 케이블을 배선해야 하는 냉장 시설에서 특히 문제가 됩니다.
HFFR 케이블의 저온 성능은 저온 굽힘 테스트(IEC 60811-504)와 저온 충격 테스트(IEC 60811-506)로 특징지어집니다. 냉간 굽힘 테스트는 정의된 저온에서 지정된 직경의 맨드릴 주위에 케이블을 감싸고 균열이 있는지 확인합니다. 저온 충격 시험은 낮은 온도에서 케이블 부분에 중량 망치를 떨어뜨려 절연체에 균열이 있는지 검사합니다. 이 테스트는 케이블 사양에 명시된 온도(화합물 구성에 따라 일반적으로 –15°C, –20°C 또는 –25°C)에서 수행됩니다. 그러나 –20°C에서 냉간 굽힘 테스트를 통과한다고 해서 케이블이 현장에서 –20°C에서 자유롭게 취급되고 라우팅될 수 있다는 의미는 아닙니다. 테스트에서는 정의된 반경과 속도로 제어된 굽힘이 적용되는 반면, 현장 설치에는 반복적인 굽힘, 모서리 당김 및 테스트에서 복제할 수 없는 응력 집중을 생성하는 코일 풀기가 포함됩니다.
HFFR 제어 케이블의 추운 날씨 설치에 대한 가장 효과적인 완화 방법은 열 조절입니다. 즉, 추운 환경에 설치하기 전에 케이블 릴을 최소 15°C의 가열된 공간에 최소 24시간 동안 보관하는 것입니다. 전체 케이블 릴의 열 질량은 외부 레이어가 따뜻해진 후에도 릴의 코어가 몇 시간 동안 차갑게 유지될 수 있음을 의미하므로 컨디셔닝 시간은 릴 크기를 기준으로 해야 합니다. 작은 릴(50kg 미만)은 12시간 내에 적절하게 컨디셔닝될 수 있는 반면, 대형 드럼(300kg 이상)은 48~72시간의 컨디셔닝이 필요할 수 있습니다. 추운 환경에 설치하는 동안, 풀어진 케이블은 다시 식을 땅에 두지 말고 즉시 설치해야 하며, 케이블이 최종 위치에 도달할 때까지 가능한 한 직선으로 라우팅하여 화합물의 정격 냉간 굽힘 온도보다 낮은 온도에서 구부러지는 것을 피해야 합니다. 고품질 HFFR 케이블 제조업체는 적절한 설치 절차가 제품 성능 사양의 일부임을 인식하면서 표준 기술 데이터시트와 함께 구체적인 초기 설치 지침을 점점 더 많이 게시하고 있습니다.
HFFR 제어 케이블 인증을 확인하는 방법 및 요청해야 하는 문서
HFFR 제어 케이블에 대한 무할로겐 및 저연 연기 주장은 공인 실험실의 제3자 테스트 보고서에 의해 뒷받침되지 않는 한 자체 선언입니다. 지속적인 공장 감시 및 제품 재테스트가 필요한 일부 전기 안전 인증과 달리, HFFR 화재 성능 인증은 참조 구조에 대해 한 번 획득한 다음 명목상 동일한 화합물로 만들어진 전체 케이블 구조에 적용되는 경우가 많습니다. 이 관행은 의미 있는 검증 격차를 만듭니다. 화합물 공식은 모든 구조에서 동일할 수 있지만 케이블의 전체 화재 성능은 재킷 벽 두께, 미터당 총 폴리머 질량(총 연료 부하 및 연기 생성을 결정함) 및 연선 형상(연소 중 공기가 케이블 코어에 얼마나 쉽게 도달하는지에 영향을 줌)에 따라 달라집니다. 4코어 1.5mm² 구성에 대한 테스트 보고서는 동일한 케이블 제품군에서 12코어 2.5mm² 구성의 화재 성능을 자동으로 검증하지 않습니다.
공식적인 화재 안전 요구 사항이 있는 프로젝트를 위해 HFFR 제어 케이블을 조달할 때 현장에서 자재를 수락하기 전에 다음 문서를 요청하고 확인해야 합니다.
- IEC 60754-1 및 -2 테스트 보고서: 사용된 특정 절연체 및 재킷 화합물에 대해 임계값(IEC 60754-2의 경우 pH >4.3 및 전도도 <10μS/mm) 미만의 할로겐 함량을 확인합니다. 보고서에는 케이블 유형 지정뿐만 아니라 실험실, 테스트 날짜 및 테스트된 특정 재료 화합물 지정도 명시되어야 합니다.
- IEC 61034-2 연기 밀도 테스트 보고서: 구매 중인 구조와 미터당 총 폴리머 질량이 비슷한 케이블 구조의 투과율이 60% 이상임을 확인합니다. 주문한 케이블이 테스트된 구성보다 훨씬 더 많은 미터당 폴리머 질량(더 많은 코어, 더 두꺼운 재킷)을 갖는 경우 실제 연기 성능은 테스트 결과가 나타내는 것보다 더 나쁠 수 있습니다.
- IEC 60332-3 그룹화 화염 확산 보고서: 테스트된 구성이 충족하는 카테고리(A, B, C 또는 D)와 테스트에 사용된 미터당 설치된 케이블 볼륨을 지정합니다. 카테고리 A(7리터/m)는 산업 제어 응용 분야에서 밀도가 높은 케이블 트레이에 가장 까다롭고 관련성이 높습니다.
- 재료 추적성 설명: 공급된 특정 생산 배치가 프로젝트 품질 문서 요구 사항에서 이러한 수준의 추적성을 요구하는 화합물 배치 번호를 포함하여 인증 테스트에 사용된 것과 동일한 화합물 공식을 사용하여 제조되었다는 제조업체의 선언입니다.
- RoHS 준수 선언: HFFR 화합물의 모든 가소제, 안정제, 안료 및 가공 보조제를 포함한 케이블 재료가 EU 지침 2011/65/EU 물질 제한을 준수하는지 확인합니다. 일부 HFFR 화합물은 제한된 프탈레이트가 포함된 가공 보조제 또는 안정제를 사용합니다. HFFR 케이블에 대한 RoHS 준수는 자동으로 이루어지지 않으며 무할로겐 선언과 별도로 검증되어야 합니다.
특정 지역 또는 부문 표준(철도용 EN 45545-2, 해양용 IEC 60092-359, 유럽의 CPR(건설 제품 규정) 성능 분류를 참조하는 국가 건축 규정)에 의해 관리되는 프로젝트의 경우, 해당 표준의 특정 테스트 보고서는 일반 IEC 60332/60754/61034 제품군과 별도로 얻어야 합니다. 테스트 방법 및 한계 값은 교차 표준 준수 가정을 하는 방식으로 표준 간에 다르기 때문입니다. 신뢰할 수 없습니다.
