릴링 케이블 Manufacturers

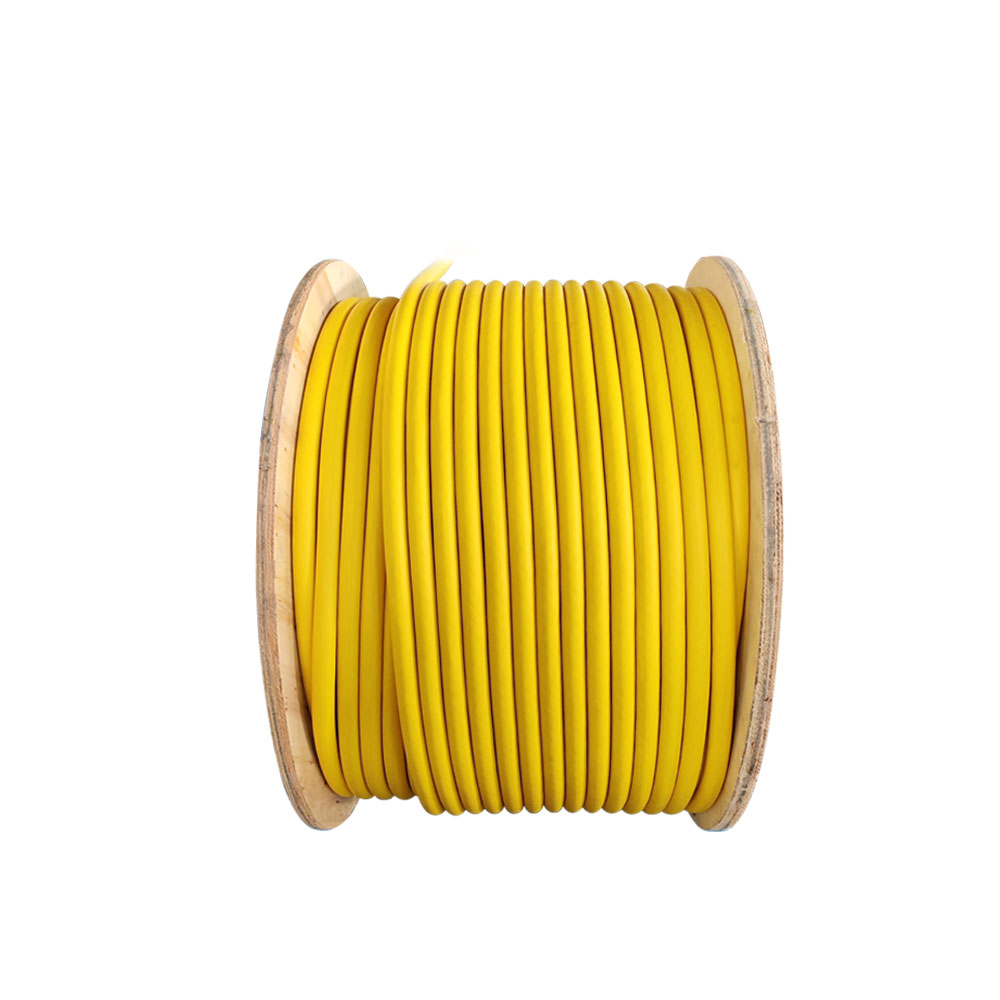

릴링 케이블

소개
드래그 체인 케이블 또는 케이블 릴 케이블로도 알려진 릴링 케이블은 모바일 전원 공급 및 신호 전송을 위해 특별히 설계된 케이블로 작동 중에 케이블 릴/드럼을 반복적으로 감고 풀 수 있습니다. 핵심 특성에는 지속적인 굽힘, 감기, 끌기 및 기타 기계적 응력을 견딜 수 있는 능력이 포함되어 매우 높은 유연성, 굽힘 피로 저항, 인장 강도 및 비틀림 저항을 제공합니다. 이는 모바일 장비와 고정 전원/제어 지점 간의 동적 연결을 위한 중요한 구성 요소입니다.

응용
케이블이 움직이는 장비를 따라가는 왕복 텔레스코픽 전원 공급 장치 및 신호 전송 시나리오에 특히 사용됩니다.
일반적인 적용 시나리오에는 항구 크레인(부두 크레인, 야드 크레인), 스태커 회수 장치, 갠트리 크레인, 자동 보관 시스템(스태킹 기계), 건설 기계(굴착기 케이블 릴), 무대 장비, 광산 장비 및 케이블 릴을 통해 전원을 공급/제어하는 모든 이동식 기계 장비가 포함됩니다.

생산
도체 : 특수 다발연선 또는 복합연선 기술을 통해 형성된 극세 무산소동선을 사용하여 유연성과 내굴곡성이 우수합니다.
단열재: 특수 엘라스토머, 열가소성 엘라스토머(TPE) 또는 가교 폴리올레핀과 같은 고탄성 재료를 사용하여 잦은 굽힘에도 균열이 발생하지 않습니다.
케이블링: 최적화된 토크 없는 연선 구조(예: 계층화 또는 그룹화된 역 연선)를 채택하고 인장 저항성 코어(예: 케블라 섬유 로프)를 통합하여 인장력을 견딜 수 있으며 구조적 안정성을 보장하는 필러와 함께 사용할 수 있습니다.
내부 피복: 일반적으로 케이블 코어를 단단히 통합하기 위해 엘라스토머 또는 폴리우레탄(PUR) 내부 레이어로 압출되어 추가적인 응력 완충 및 비틀림 보호 기능을 제공합니다.
차폐(필요한 경우): 주석 도금 구리선 편조 차폐 또는 나선형 차폐를 사용하며, 동작 중 차폐 파손이나 절연 천공을 방지하기 위해 굽힘 동작과 호환되는 구조 설계를 사용합니다.
외피: 폴리우레탄(PUR) 또는 특수 변형 PVC와 같은 내마모성, 내후성 및 찢어짐 방지성이 뛰어난 외피 재료로 압출되며, 권선 중에 달라붙는 것을 방지하기 위해 접착력이 낮은 검정색 또는 주황색으로 표시되는 경우가 많습니다.
주요 공정 제어: 각 레이어의 비틀림 피치를 최적화하여 내부 응력을 최소화합니다. 도체 연선 및 차폐 편조의 굽힘 호환성을 엄격하게 제어합니다. 100% 전기 성능 테스트를 수행합니다. 굽힘 피로 시험, 인장 시험, 비틀림 시험에 대한 샘플링을 의무화합니다.

서비스
선택 상담: 장비 이동 거리, 릴 유형(스프링 구동, 모터 구동, 히스테리시스 구동), 굽힘 반경, 속도, 신호/제어 코어 포함 및 환경 조건(내유성, UV 저항, 온도)을 기반으로 정확한 선택 권장 사항을 제공합니다.
테스트 및 인증: CE, RoHS 및 기타 요구 사항을 준수하는 제품과 함께 관련 테스트 표준(예: 굽힘 주기, 인장 강도)을 기반으로 한 테스트 보고서를 제공합니다.

장점
매우 긴 동적 서비스 수명: 동적 응력을 위해 특별히 설계되어 탁월한 굽힘 피로 저항, 비틀림 저항 및 인장 강도를 제공하여 까다로운 왕복 운동에서도 오래 지속되는 성능을 보장합니다.
높은 통합 및 공간 절약: 전력 전송, 제어 신호, 데이터 통신 및 광섬유까지 단일 케이블에 결합하여 시스템 설계를 단순화하고 이동단에 매달린 무게와 필요한 공간을 줄입니다.
뛰어난 기계적 보호: 내마모성, 찢어짐 방지 기능이 뛰어난 외부 피복과 최적화된 내부 구조는 외부 압착, 마찰 및 사소한 충격을 효과적으로 저항합니다.
안정적이고 신뢰할 수 있는 작동: 연속 동작 중에도 안정적인 전력 및 신호 전송을 보장하여 케이블 오류로 인한 장비 가동 중지 시간을 줄입니다.
향상된 장비 효율성 및 안전성: 모바일 장비에 안정적이고 중단 없는 에너지 및 정보 링크를 제공하며 대형 모바일 기계의 지속적이고 효율적이며 안전한 작동을 보장하는 핵심 구성 요소 역할을 합니다.
