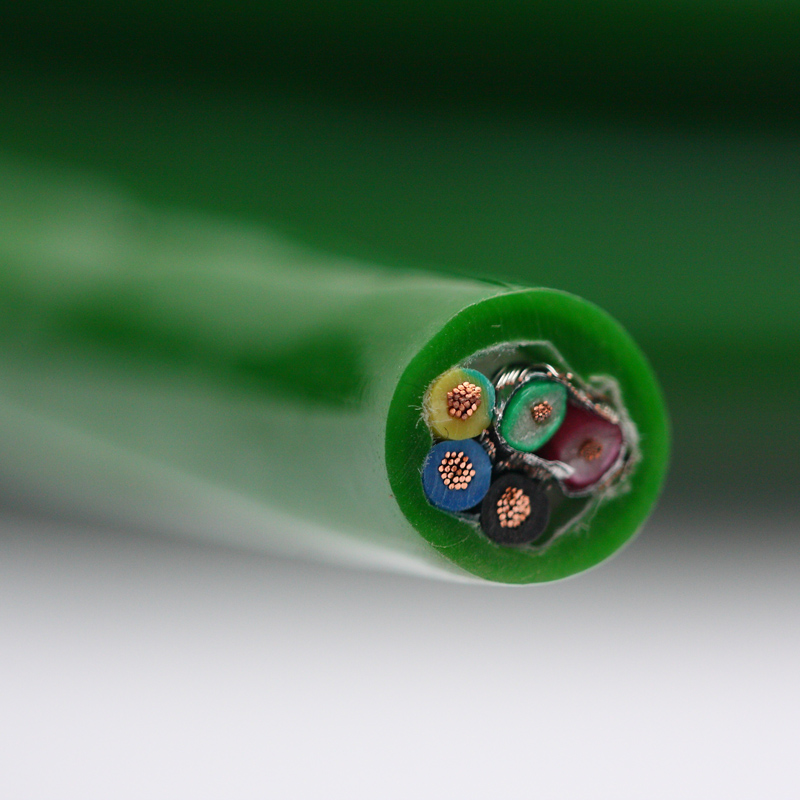

고속 모션 제어 시스템의 인코더 케이블과 관련된 신호 무결성 문제

인코더 케이블 회전식 또는 선형 인코더와 모션 컨트롤러 또는 서보 드라이브 간에 위치 및 속도 피드백 신호를 전달합니다. 범용 제어 케이블과 달리 이 제품은 두 가지 동시적이고 상충되는 요구 사항으로 정의된 환경에서 작동합니다. 신호 라인은 왜곡을 최소화하면서 고주파 디지털 펄스 또는 정밀한 아날로그 파형을 전송해야 하며, 케이블은 상당한 전자기 간섭을 생성하는 모터에 전원을 공급하는 전원 케이블과 나란히 연결되거나 번들로 제공되어야 합니다. 결과적으로 엔코더 케이블 성능은 자체 전기 매개변수뿐만 아니라 이러한 매개변수가 특정 엔코더 인터페이스 프로토콜 및 설치의 소음 환경과 상호 작용하는 방식에 따라 결정됩니다.

TTL 또는 차동 RS-422 라인 드라이버 출력을 사용하는 증분 인코더는 모터 속도 및 인코더 분해능에 따라 직접적으로 확장되는 주파수에서 펄스 열을 생성합니다. 3,000RPM으로 작동하는 서보 모터의 회전당 2,500라인 인코더는 채널당 125kHz의 출력 펄스를 생성하며 직교 디코딩을 통해 컨트롤러는 500kHz에서 에지 전환을 처리합니다. 이러한 주파수에서는 케이블 커패시턴스가 제한 요소가 됩니다. 신호 도체 사이, 신호와 차폐 사이의 분산 커패시턴스는 각 펄스 에지의 상승 시간을 늦추고 인코더가 안정적으로 작동할 수 있는 최대 케이블 길이를 줄입니다. RS-422 차동 신호의 경우 도체 간 정전 용량이 100pF/m인 케이블은 사용 가능한 실행 길이를 500kHz 에지 속도에서 30미터 미만으로 제한하는 반면, 50pF/m 이하로 설계된 케이블은 해당 범위를 크게 확장할 수 있습니다.

EnDat, SSI, BiSS, HIPERFACE를 포함한 절대 인코더 프로토콜은 일반적으로 1MHz ~ 16MHz 범위의 클록 주파수에서 인코더와 드라이브 간의 양방향 통신을 포함하므로 케이블 구성에 추가적인 요구 사항을 부여합니다. 이러한 주파수에서는 케이블과 드라이버/수신기 회로 사이의 특성 임피던스 매칭이 중요해집니다. 임피던스 불일치로 인해 데이터 라인에 노이즈로 나타나는 신호 반사가 발생하여 위치 데이터가 손상될 수 있습니다. 올바르게 구성됨 인코더 케이블 고해상도 절대 피드백 시스템에서 반사로 인한 오류를 최소화하기 위해 전체 케이블 길이를 따라 일관되게 유지되는 차동 쌍에 대해 100~120Ω의 특성 임피던스를 지정합니다. Anhui Zhishang Cable Technology Co., Ltd.는 이러한 까다로운 프로토콜을 지원하는 안정적인 임피던스 값을 달성하기 위해 엄격하게 제어되는 트위스트 피치와 절연 구조를 갖춘 인코더 케이블을 생산합니다.

차폐 아키텍처: 단일 전체 차폐가 인코더 케이블에 종종 불충분한 이유

신호 케이블 차폐에 단일 전체 차폐가 적합하다는 표준 가정은 특히 노이즈 민감도가 다른 여러 신호 유형이 동일한 케이블 본체를 공유하는 엔코더 케이블 애플리케이션에서 무너집니다. 일반적인 인코더 케이블은 A/B/Z 직각 위상 신호 쌍, 인코더 전자 장치용 공급 전압 및 접지 도체, 때로는 절대 위치 유지를 위한 배터리 백업 쌍을 전달합니다. 각 케이블은 서로 다른 임피던스, 전류 레벨 및 간섭 민감도를 갖습니다. 이 모든 것이 하나의 전체 실드로만 덮혀 있는 경우 전원 공급 장치 컨덕터와 케이블 내의 신호 쌍 사이의 유도성 및 용량성 결합은 제어되지 않은 상태로 유지되며 실드는 이러한 내부 누화에 대한 보호 기능을 제공하지 않습니다.

고성능 엔코더 케이블에 사용되는 솔루션은 계층형 차폐 아키텍처입니다. 즉, 각 차동 신호 쌍에 대한 개별 쌍 차폐가 전체 케이블에 대한 전체 차폐와 결합됩니다. 일반적으로 드레인 와이어가 포함된 알루미늄-폴리에스테르 포일인 개별 쌍 차폐는 인접한 신호 쌍 사이 및 신호 쌍과 전원 컨덕터 사이의 용량성 결합을 억제합니다. 호일 또는 주석 도금 구리 브레이드의 전체 차폐는 모터 드라이브, 케이블 트레이 인접 및 일반 산업 EMI 환경의 외부 전자기 간섭에 대한 기본 장벽을 제공합니다. 이 2단계 접근 방식은 케이블 직경과 비용을 추가하지만, 서브미크론 포지셔닝 해상도에서 작동하는 정밀 모션 제어 애플리케이션에서는 대안(노이즈로 인한 위치 피드백 오류)이 케이블 업그레이드보다 훨씬 더 비쌉니다.

쉴드 접지 방법은 쉴드 구성만큼 중요합니다. 엔코더 케이블의 전체 차폐는 드라이브/컨트롤러 쪽의 보호 접지에만 연결하여 모터 쪽과 제어 캐비닛 사이의 접지 전위차로 인해 구동되는 차폐 전류 루프를 방지하는 단일 종단 접지를 형성해야 합니다. 실드가 양쪽 끝에서 접지되고 접지 루프가 존재하는 경우(다양한 구조 강철 섹션이 약간 다른 전위에 있는 대형 기계에서 흔히 발생) 결과 실드 전류가 드레인 와이어를 통해 흐르고 보호하려는 신호 라인에 전압을 유도합니다. 작동 기계의 간헐적인 엔코더 오류 조건 중 상당수는 케이블이나 엔코더 자체의 오류가 아닌 이 특정 접지 오류로 인해 발생합니다.

고정식 엔코더 케이블 설치와 이동식 엔코더 케이블 설치 간의 플렉스 수명 요구 사항 및 구조적 차이점

인코더 케이블은 별도의 케이블 구성이 필요한 근본적으로 다른 두 가지 기계 환경에 설치됩니다. 즉, 기계 프레임의 고정 인코더에서 제어 캐비닛까지의 고정 라우팅과 CNC 머시닝 센터, 로봇 암, 선형 액추에이터 및 갠트리 시스템과 같은 움직이는 기계 축의 동적 라우팅입니다. 이 두 가지 설치 유형을 상호 교환 가능한 것으로 취급하면(동적 응용 분야에서 고정 설치 케이블을 사용하거나 정적 경로를 위해 드래그 체인 케이블을 과도하게 엔지니어링하는 경우) 조기 기계적 고장이 발생하거나 불필요한 비용이 발생하게 됩니다.

드래그 체인 및 연속 플렉스 애플리케이션의 경우 엔코더 케이블 구성은 여러 가지 동시 기계적 요구 사항을 해결해야 합니다. 도체 연선은 IEC 60228에 따라 클래스 5 또는 클래스 6이어야 하며, 미세한 개별 와이어를 사용하여 굽힘 응력을 분산하고 피로 수명을 최대화해야 합니다. 단면적이 0.14mm²인 클래스 6 연선 도체는 각각 직경이 0.06mm 미만인 50개 이상의 개별 와이어로 구성될 수 있습니다. 절연 폴리머는 응력 균열 없이 전체 작동 온도 범위에서 유연성을 유지해야 하며, 저온 유연성이 유지되는 특수 합성 PVC나 TPE 대신 범용 PVC를 배제해야 합니다. 개별 실드와 전체 실드는 드레인 와이어에 단선이나 간헐적인 개방 회로 조건이 발생하지 않고 수백만 번의 플렉스 사이클을 통해 전기 연속성을 유지할 수 있도록 충분히 겹치는 미세 와이어 브레이드 또는 랩 포일로 구성되어야 합니다. Zhishang Cable은 각 연선 도체 요소에 대해 최적화된 꼬임 길이로 연속 플렉스 인코더 케이블을 설계하여 도체와 차폐의 나선형 형상이 외부 요소에 인장 과부하를 발생시키지 않고 케이블의 굽힘을 자연스럽게 수용하도록 보장합니다.

드래그 체인 인코더 케이블의 최소 굽힘 반경 사양은 단일 정적 값이 아닙니다. 동적 굽힘 반경(작동 중 지속적으로 적용)과 설치 굽힘 반경(라우팅 중 일회 굽힘)이 다릅니다. 하이플렉스 엔코더 케이블의 동적 굴곡 반경은 일반적으로 케이블 외경의 7.5배 ~ 10배로 지정되는 반면, 설치 굴곡 반경은 5배 이하일 수 있습니다. 설치 굴곡 반경을 영구 굴곡으로 적용(예: 케이블 덕트의 좁은 모서리 주위로 케이블 라우팅)하면 케이블 자체가 움직이지 않더라도 해당 지점에서 피로 파괴를 가속화하는 지속적인 기계적 응력 영역이 생성됩니다. 이러한 차이점은 설치 기술자에게 명확하게 전달되어야 하며, 특히 이미 확립된 라우팅 경로의 기존 케이블을 새 케이블로 대체하는 개조 프로젝트의 경우 더욱 그렇습니다.

인코더 케이블 내 전원 공급 장치 컨덕터 크기 조정: 전압 강하 및 잡음 커플링 균형

대부분의 인코더 케이블에는 인코더 전자 장치에 작동 전압을 공급하기 위한 전용 도체가 포함되어 있습니다. 일반적으로 TTL 출력 증분 인코더의 경우 5V DC, HTL 및 다양한 절대 인코더 유형의 경우 8~30V DC입니다. 이러한 전력 도체는 전력 케이블에 비해 단면적이 작지만 크기는 흔히 간과되는 엔코더 성능에 직접적인 영향을 미칩니다. 전원 공급 장치 컨덕터에 따른 전압 강하는 엔코더 터미널의 공급 전압을 감소시키며, 지정된 전압 범위의 하단 근처에서 작동하는 엔코더는 진폭이 감소하거나 상승 시간이 증가하는 출력 신호를 생성할 수 있습니다. 또는 전압 마진이 매우 엄격한 5V TTL 엔코더의 경우 노이즈로 인한 오류와 구별하기 어려운 간헐적인 로직 레벨 오류가 발생할 수 있습니다.

허용 가능한 전압 강하를 계산하려면 엔코더의 전류 소비, 케이블 길이 및 도체 단면적을 알아야 합니다. 0.14mm² 공급 컨덕터가 있는 20미터 케이블에서 150mA를 소비하는 5V 인코더는 약 0.86V의 결합된 공급 및 복귀 강하를 경험합니다. 이는 공칭 공급 전압의 17% 이상입니다. 이는 인코더가 정격 5V 공급보다 훨씬 낮고 출력 신호 품질이 저하되는 한계 내에 위치하게 됩니다. 공급 도체 단면적을 0.25mm²로 늘리면 이 강하가 약 0.48V로 줄어들어 적절한 공급 마진이 복원됩니다. 긴 케이블을 피할 수 없는 설치의 경우 일부 서보 드라이브 제조업체는 케이블 저항을 보상하는 조정 가능한 인코더 공급 전압 출력을 제공하지만 이를 위해서는 케이블의 도체 저항에 대한 정확한 지식이 필요하며 설계 단계에서 올바른 도체 크기를 대체할 수 없습니다.

전압 강하 외에도 엔코더 케이블 내의 전원 공급 도체는 잠재적인 노이즈 주입 경로입니다. 드라이브의 내부 전원 공급 장치에 의해 생성되거나 기계의 DC 버스에서 전도되는 인코더 공급 장치의 스위칭 잡음은 공급 도체가 케이블 내의 신호 쌍으로부터 적절하게 분리되거나 보호되지 않는 경우 인접한 신호 쌍에 용량적으로 결합됩니다. 이는 잘 설계된 엔코더 케이블의 전원 컨덕터가 케이블 묶음 내에서 무작위로 분산되지 않고 신호 쌍에서 멀리 떨어진 케이블 주변에 자체 개별 차폐가 제공되는 경우가 많은 이유 중 하나입니다. Anhui Zhishang Cable Technology Co., Ltd.는 응용 엔지니어링 지원의 일환으로 고객에게 실제 엔코더 전류 요구 사항 및 설치 거리를 기반으로 전원 도체 단면적 선택 및 케이블 구성 옵션에 대해 조언하여 현장에서 공급 관련 성능 문제가 발생하기 전에 예방합니다.

일반 인코더 케이블 구성에 대한 예상 전압 강하(5V 전원, 150mA 부하)

• 0.14 mm² 도체, 10m 길이: ~0.43V 강하(5V의 8.6%); 표준 TTL 인코더에 허용되는 경계선입니다.
• 0.14 mm² 도체, 20m 길이: ~0.86V 강하(5V의 17.2%); 공급 전압은 엔코더 최소 정격보다 낮을 수 있습니다.
• 0.25mm² 도체, 20m 길이: ~0.48V 강하(5V의 9.6%); 대부분의 5V 인코더에 허용되는 범위 내에 있습니다.
• 0.34 mm² 도체, 30m 길이: ~0.53V 강하(5V의 10.6%); 드라이브 측 전압 보상 없이 장기간 작동하는 데 적합합니다.
