전기차 충전소 케이블 종합 소개

I. 정의 및 핵심특징
전기차(EV) 충전소 케이블은 전기차를 충전소(또는 충전건)에 연결하도록 설계된 특수 케이블입니다. 이는 제어 안내, 신호 피드백, 통신 및 온도 모니터링과 같은 기능을 통합하면서 고전력 직류(DC) 또는 교류(AC) 전기 에너지를 전송하는 역할을 담당합니다. 이는 단순한 전원 연장 코드가 아니라 전기 안전, 기계적 내구성, 환경 적응성 및 인간-기계 상호 작용을 결합하는 중요한 구성 요소입니다. 성능은 충전 안전성, 효율성 및 사용자 경험에 직접적인 영향을 미칩니다.

핵심 특성:
고전류 전송 및 냉각 기능: 도체 가열 및 열 방출에 대한 설계 고려 사항을 고려하여 장기간에 걸쳐 고전류(예: 최대 250A 이상의 DC 고속 충전)를 안정적으로 전달해야 합니다.
높은 전압 정격: 작동 전압이 지속적으로 증가하고(예: DC 1000V, AC 690V) 절연 및 차폐에 대한 엄격한 요구 사항이 적용됩니다.
통합 다기능 케이블 구조: 일반적으로 전력선, 제어선(CP/CC), 통신선(예: CAN, PLC), 접지선 및 온도 센서(NTC)가 통합된 복합 구조가 특징입니다.
높은 기계적 및 환경적 내구성 요구 사항: 자외선(UV) 방사선, 오존, 극한 온도(-40°C ~ 125°C), 비 및 화학 물질(예: 제빙 소금)에 저항하면서 빈번한 코일링, 파쇄, 끌기 및 굽힘을 견뎌야 합니다.
엄격한 안전 표준: 과전류 및 과열 보호 기능과 함께 국제 충전 인터페이스 표준(예: IEC 62196, GB/T 20234) 및 케이블 안전 표준(예: UL 62, EN 50620, GB/T 33594)을 준수해야 합니다.

II. 주요 유형 및 적용 시나리오
충전 모드 및 전류 유형에 따른 분류:
AC 충전소 케이블(모드 2/3): 일반적으로 전압이 250V/440V AC이고 전류가 63A 이하인 가정 및 공공 저속 충전소에 사용되며 상대적으로 가벼운 구조가 특징입니다.
DC 충전소 케이블(모드 4): 최대 1000V DC 이상의 전압과 일반적으로 80A~500A 이상의 전류 범위를 갖춘 공공 고속 충전소 및 과급소에 사용됩니다. 이러한 케이블은 더 두껍고 무겁기 때문에 통합 액체 냉각 시스템이 필요한 경우가 많습니다.

냉각 방식에 따른 분류:
수동 공랭식 유형: 중간 및 저전력 충전에 사용되는 도체 및 피복 재료를 통한 열 방출에 의존합니다(예: 대부분의 AC 스테이션 및 일부 DC 스테이션).
능동형 수냉식 : 케이블 내부에 독립된 냉각수 순환관을 내장하여 강제 수냉이 가능합니다. 이 기술은 외경이 동일한 케이블의 전류 운반 용량을 50% 이상 증가시켜 고전력 고속 충전(≥350kW)에서 케이블이 부피가 커지는 문제를 해결합니다.

적용 시나리오:
개인 충전: 높은 유연성과 케이블의 굽힘 수명이 요구되는 가정용 벽걸이형 AC 스테이션입니다.
공공 충전소: AC 완속 충전소와 DC 급속 충전소가 포함되며 케이블의 높은 내구성, 내후성 및 파손 방지가 필요합니다.
고출력 슈퍼차저 스테이션: 일반적으로 수냉식 케이블을 사용하여 케이블을 가볍게 유지하고 사용자 경험을 향상시키면서 고전력 고속 충전(예: 350kW~600kW)을 가능하게 합니다.

III. 주요 생산 공정 제어

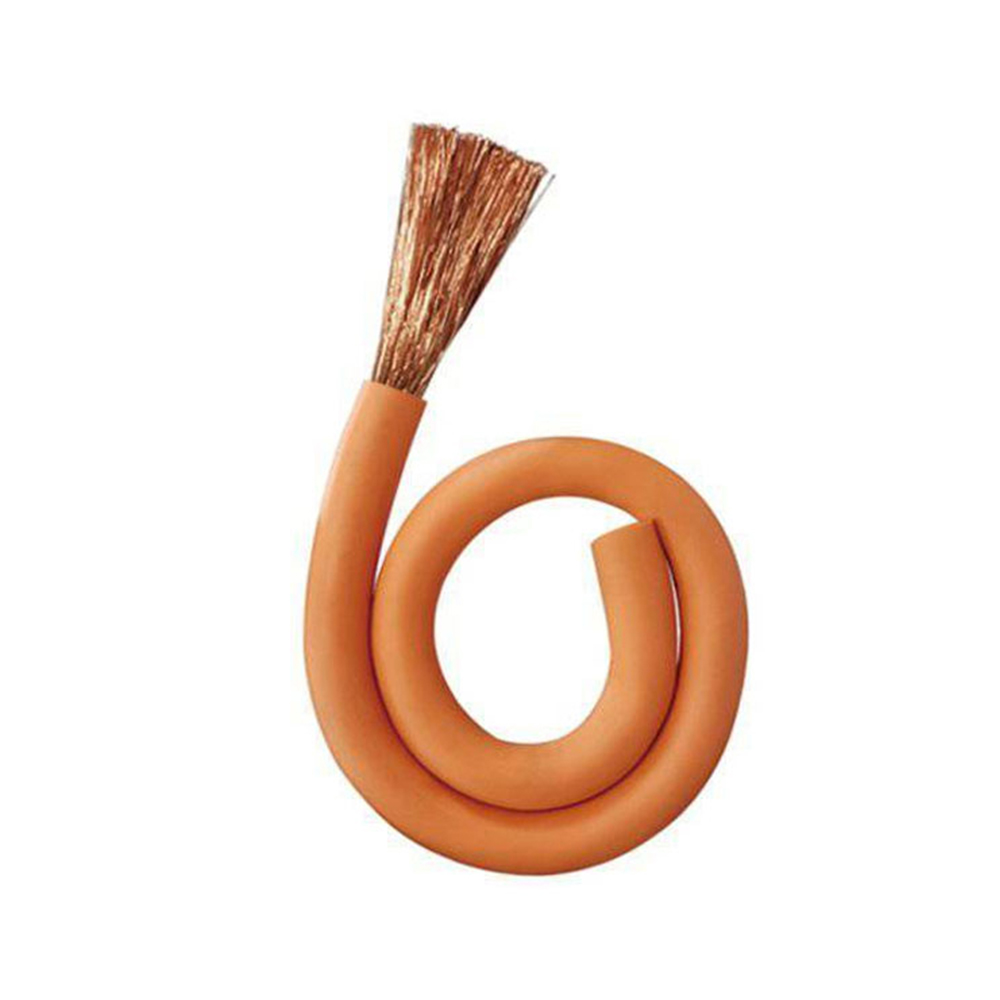

도체 설계 및 제조: 정밀한 연선을 위해 다중 가닥 초극세 무산소 구리선을 사용하여 높은 유연성을 보장합니다. 고전력 DC 케이블은 공간 활용과 열 방출을 최적화하기 위해 형상 도체를 사용할 수 있습니다.
절연 및 차폐 시스템:
전력선: 고성능 가교 폴리에틸렌(XLPE) 또는 탄성 재료를 사용하여 고전압 절연을 보장합니다.

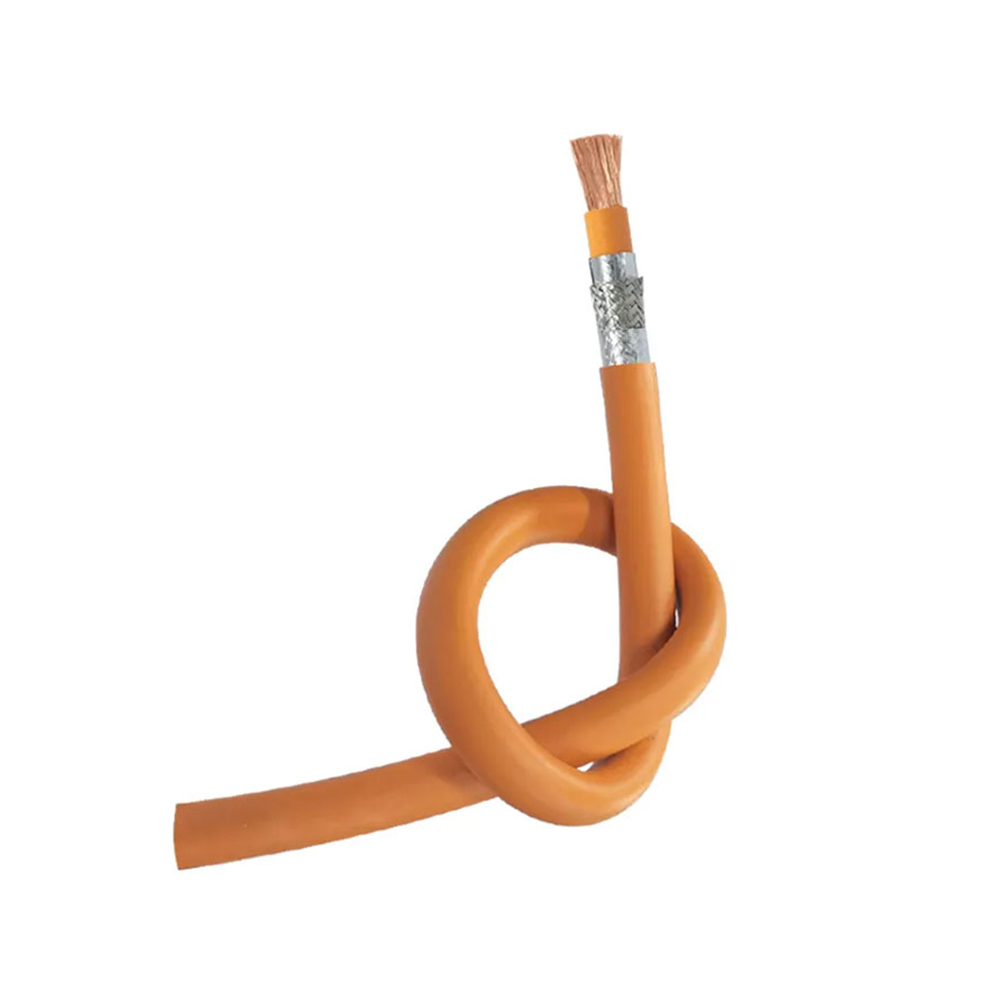

차폐: 고주파 전자기 간섭을 효과적으로 억제하고 내부 신호 라인을 보호하려면 높은 적용 범위의 구리선 편조 또는 알루미늄 호일 복합 차폐와 결합된 편조를 사용해야 합니다.
외피 및 강화층: 외피는 내마모성, 내후성 및 UV 저항성이 뛰어난 탄성 재료(예: 특수 PVC, TPE, CSPE)를 사용합니다. 고강도 섬유 편조(예: 아라미드)는 빈번한 당김을 견딜 수 있도록 인장 요소로 내부에 통합되는 경우가 많습니다.
액체 냉각 파이프 통합(액체 냉각 케이블용): 케이블링 시 미세 직경의 냉각수 파이프(일반적으로 절연 연질 튜브)가 케이블 전원 코어 및 신호 라인과 정밀하게 통합되어 구조적 안정성과 냉각 효율성을 보장합니다.
커넥터 통합 몰딩: 케이블 및 충전 건/스테이션 커넥터는 일반적으로 방수(IP 등급, 예: IP67/IP54), 당김 저항 및 전기 연결 신뢰성을 보장하기 위해 사출 성형을 통해 통합됩니다.
100% 안전 테스트: 모든 케이블은 고전압 테스트, 절연 저항 테스트, 연속성 테스트 및 기능 테스트(예: 신호 루프, 온도 센서)를 거쳐야 합니다.

IV. 상세한 핵심 장점
핵심 우선순위로서의 안전: 다층 설계는 난연성 재료, 내전압 절연, 온도 모니터링 및 정밀 신호 제어를 통합하여 극한의 날씨와 빈번한 사용 시 감전, 과부하 및 과열 위험으로부터 보호합니다.
고효율 충전 지원: 최적화된 도체 설계와 액체 냉각 기술 적용으로 더 높은 충전 전력을 직접적으로 지원하여 EV 충전 시간을 대폭 단축합니다.
표준 준수 및 글로벌 시장 접근: 국제 및 지역 표준을 엄격하게 준수하면 대상 시장(예: 중국, 유럽, 북미)에서 합법적인 판매 및 사용이 보장되어 소비자 신뢰를 구축할 수 있습니다.

요약
EV 충전소 케이블은 EV 충전 생태계에서 "동맥의 마지막 부분"입니다. 기술 수준은 충전 안전성, 속도 및 편의성을 직접적으로 결정합니다. 충전 전력이 초고속으로 발전함에 따라 액체 냉각과 같은 기술이 차세대 케이블의 표준 기능이 되었습니다.
