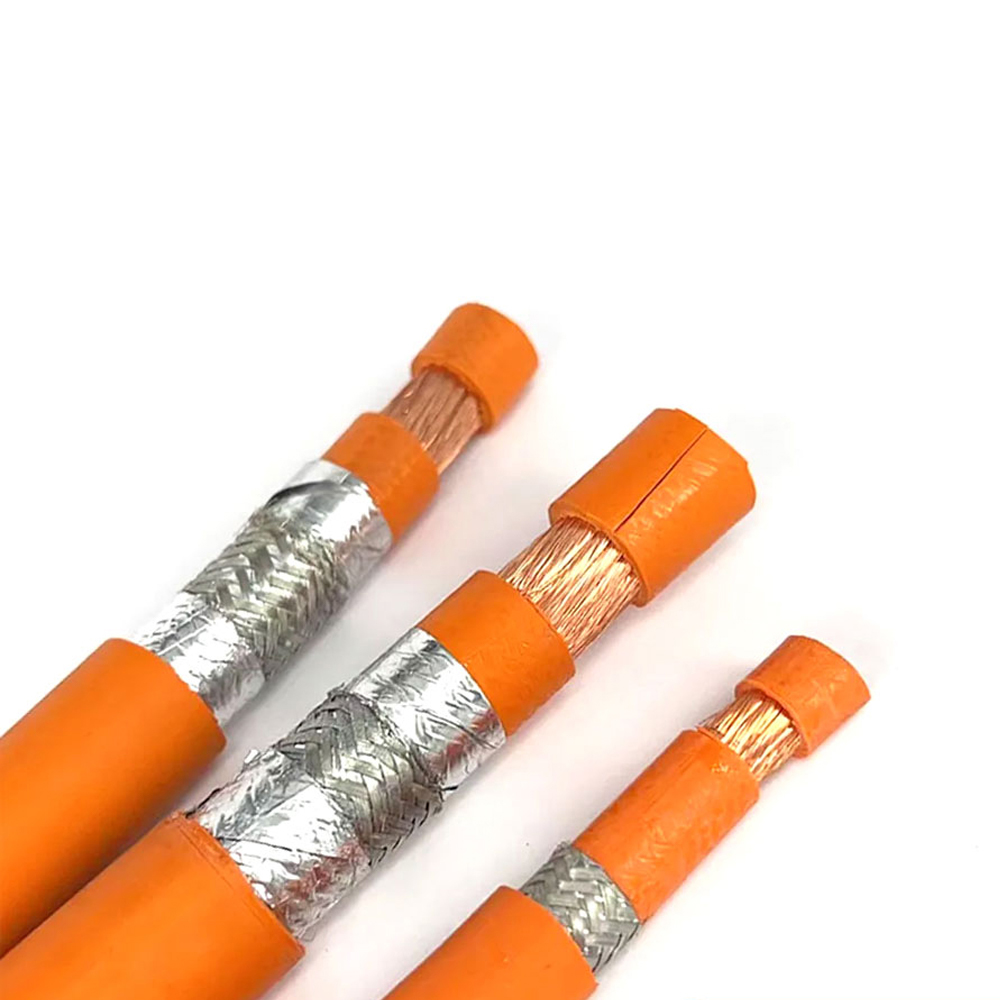

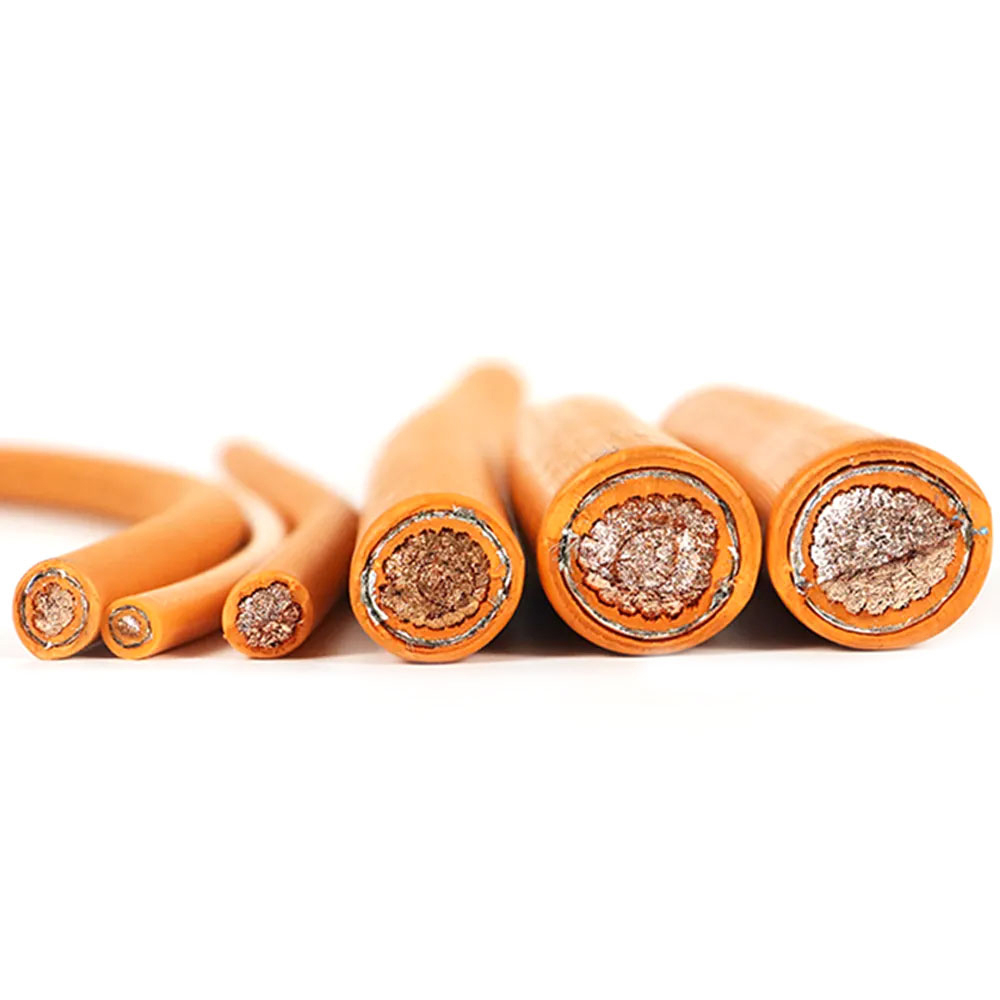

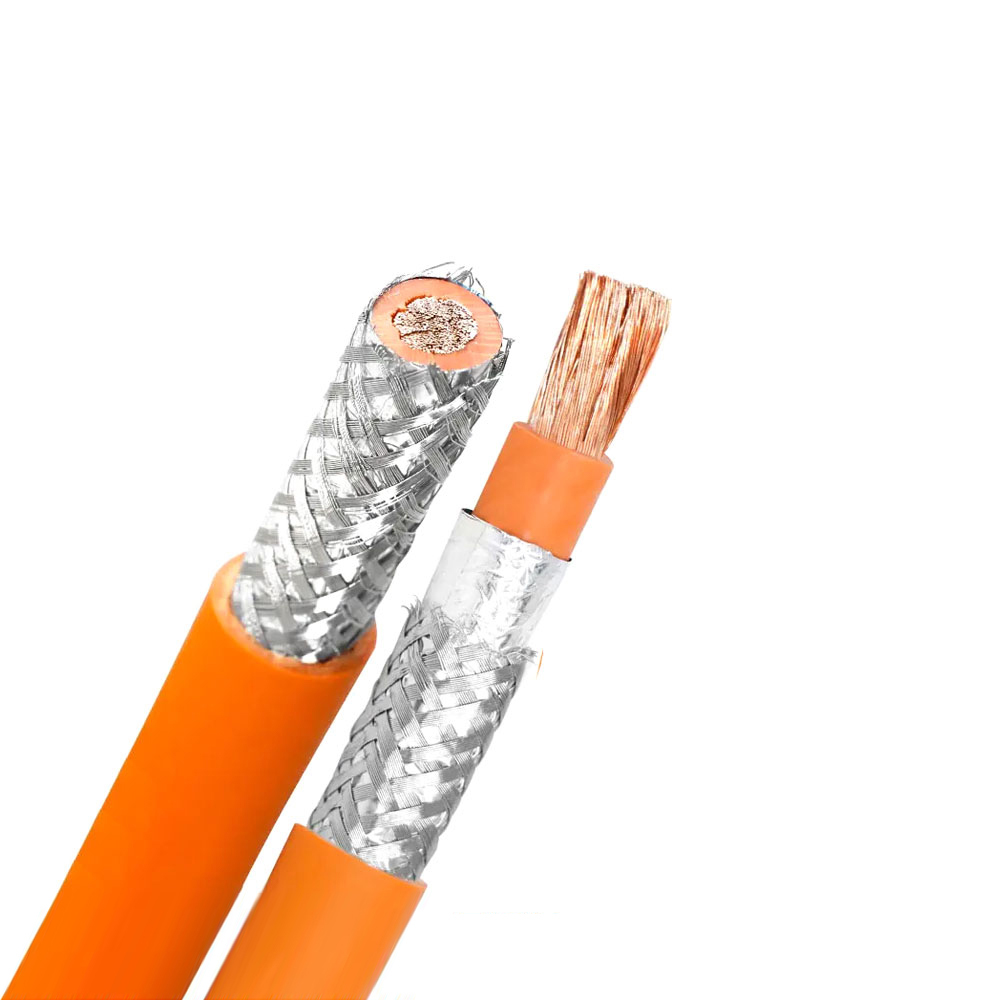

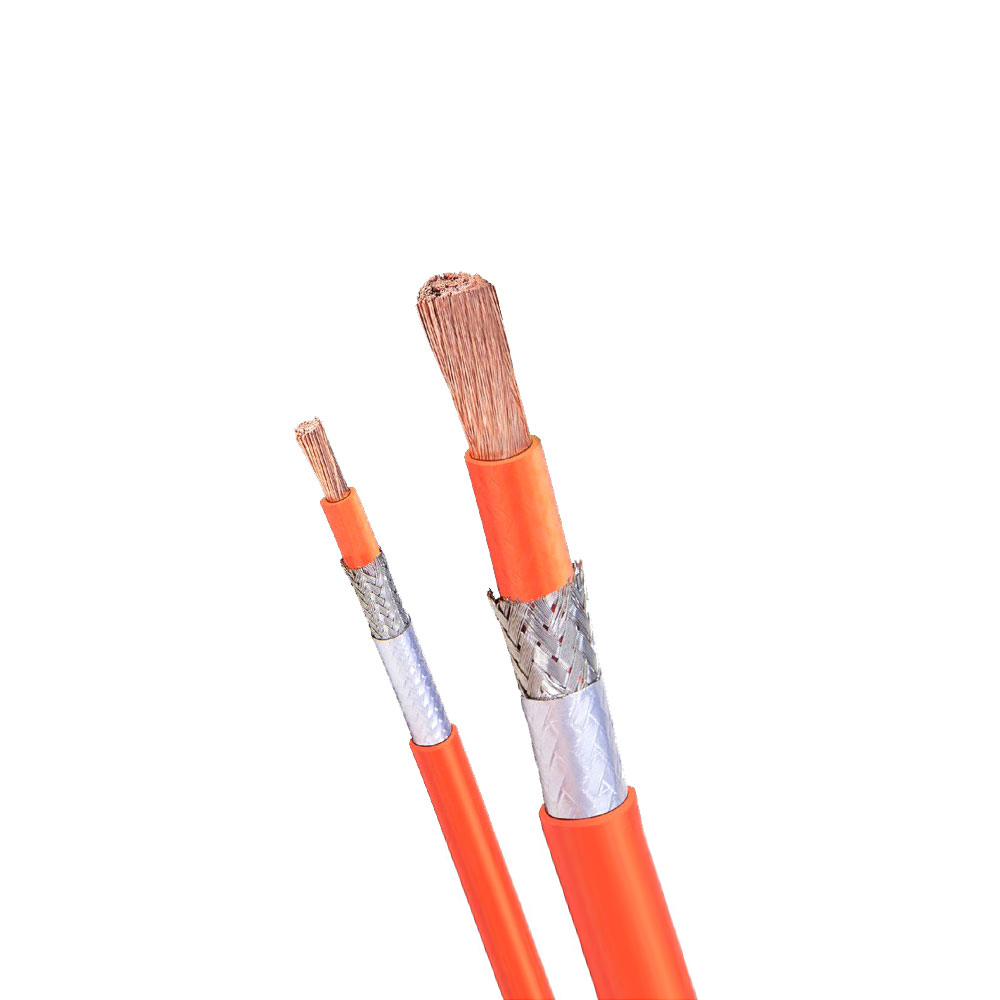

EVRP 전자기 간섭을 억제하는 EV 충전 파일 케이블

지휘자

연선 주석 도금 구리 도체, 미세 연선

단면적 범위

2.5 mm² ~ 50 mm² (주전원선), 0.5 mm² ~ 1.5 mm² (신호/제어선)

코어 수

5코어(L1/L2/L3/N/PE) 또는 7코어(2개의 신호 코어 CC/CP 포함)

정격전압

450/750V(AC), 1000V(DC)

테스트 전압

3.5kV(AC), 6kV(DC), AC 1분

단열재

가교 폴리에틸렌(XLPE) 또는 에틸렌 프로필렌 고무(EPR)

절연체 두께

0.7 mm ~ 1.5 mm (단면에 따라 다름)

차폐구조

알루미늄-폴리에스테르 복합 테이프 차폐 주석 도금 구리 드레인 와이어

외장재

폴리염화비닐(PVC), 열가소성 엘라스토머(TPE) 또는 염소화 폴리에틸렌(CPE)

외장 두께

1.5mm ~ 2.5mm

온도 범위

-40℃ ~ 90℃(고정설치), -25℃ ~ 90℃(유연설치)

최소 굽힘 반경

고정 설치 ≥8× 케이블 외경, 유연한 설치 ≥10× 케이블 외경

절연저항

≥ 10MΩ·km(20℃)

전압 내구성

장기 작동 전압 하에서 고장이 발생하지 않음

차폐 효과

차폐 감쇠 계수 ≤ 0.8(1MHz)

화염 성능

IEC 60332-1 난연성 요구 사항을 준수합니다.

내유성

ISO 1817 오일 침지 테스트 통과

마모 저항

15,000회 왕복 마모 테스트 통과

인장강도

≥ 12N/mm²

굴곡 생활

≥ 20,000 사이클(유연한 설치)

내후성

UV 저항성, 실외 사용에 적합

유연성 등급

중간 유연성

색상 코드

갈색(L1), 검정색(L2), 회색(L3), 파란색(N), 황록색(PE), 주황색(신호선)

충전 표준

IEC 62196-2, GB/T 20234 준수

보호 등급

선택 칼집 IP67/IP68

분쇄 저항

1,500회의 분쇄 주기 테스트를 통과했습니다.

저온 유연성

-40℃에서 구부려도 갈라짐이 없음

신호선 특성

제어 파일럿(CP) 및 연결 확인(CC) 전용 회선

차폐 범위

≥ 90%

접지 연속성

IEC 61984 접지 테스트 통과

간섭 방지

전자기에 민감한 환경에 적합
