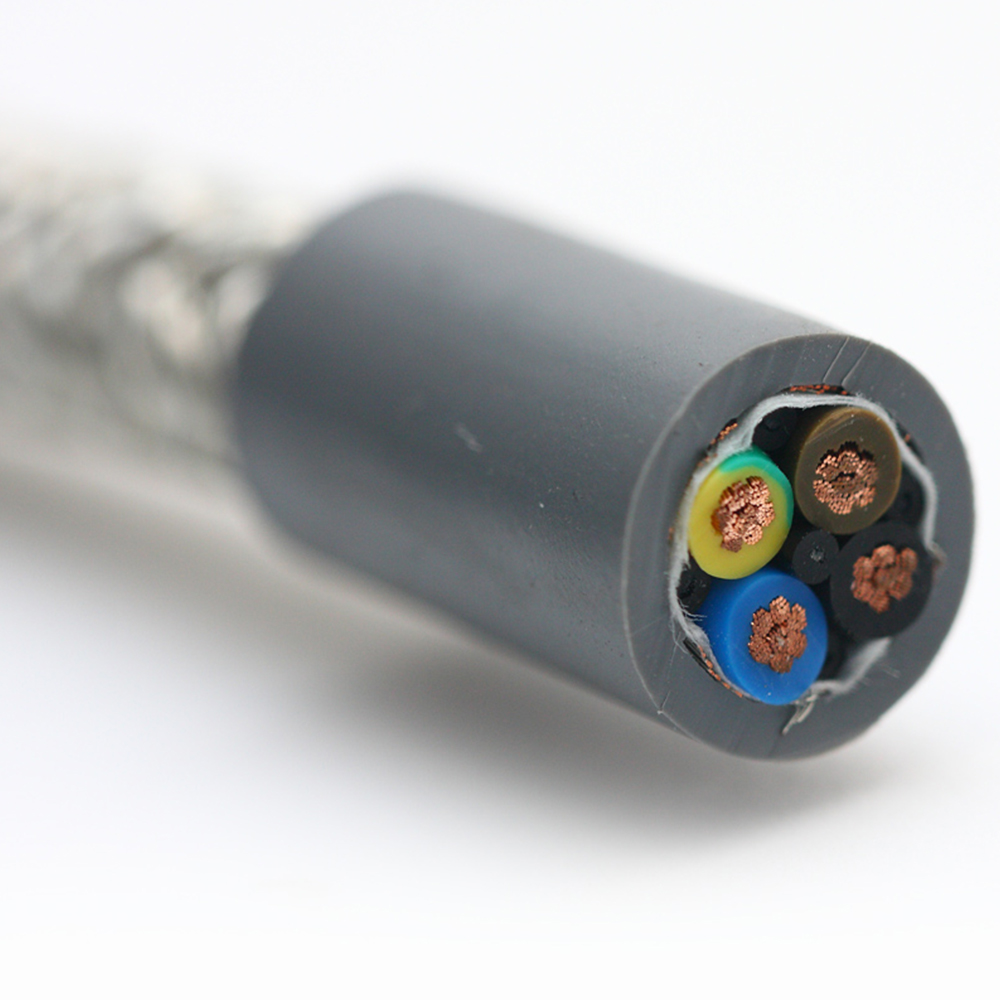

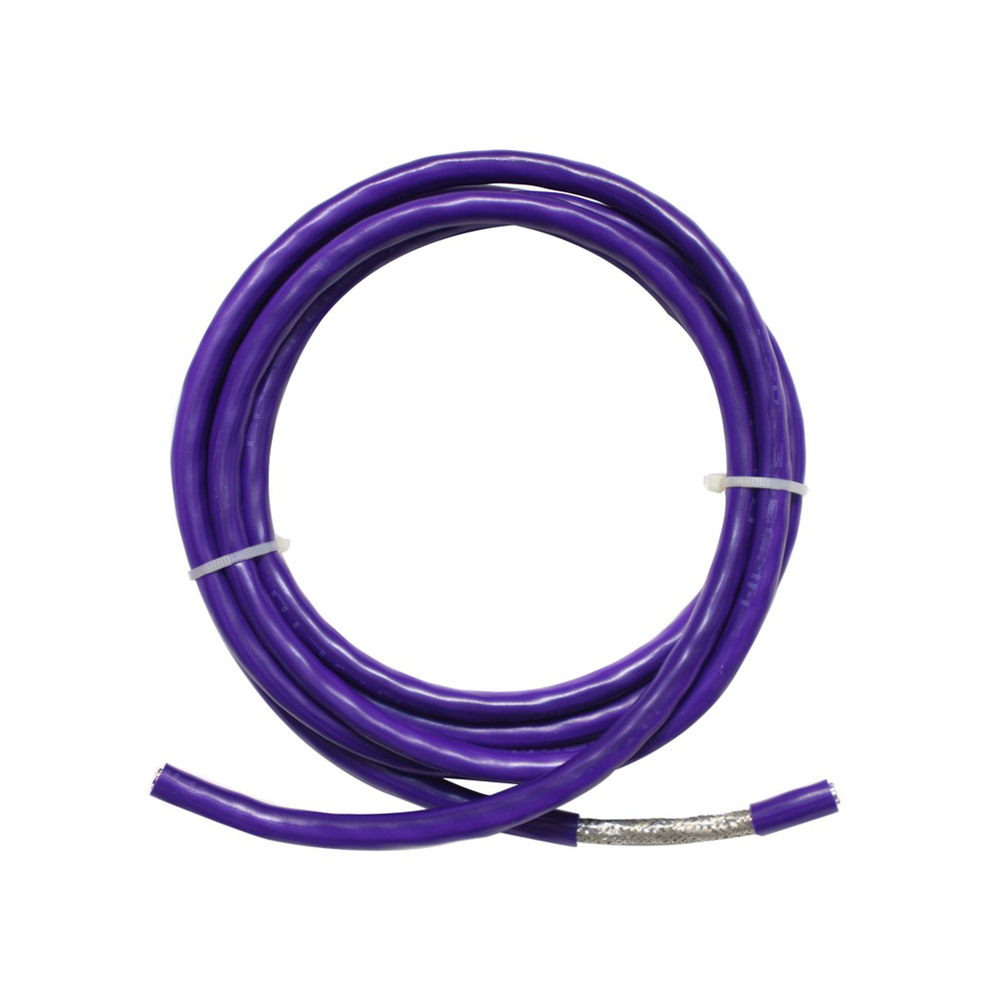

JQR-256P PUR 로봇 케이블, 전체 구리 차폐

JQR-256P PUR 로봇 케이블의 장점
완전 구리 차폐 고성능: 100% 주석 도금 구리 편조 차폐로 최적의 전자기 호환성 제공
PUR 외장은 극한 환경에 견딜 수 있습니다: 내유성, 가수분해 저항성, 내마모성 및 약산/알칼리 저항성
매우 유연한 동적 수명: 최적화된 비틀림 구조 및 외장재, 2천만 번의 굽힘 주기 통과
넓은 온도 범위 적응성: -40°C ~ 105°C의 작동 범위는 대부분의 산업 시나리오에 적용됩니다.
설치 및 유지 관리 장점: 쉬운 설치를 위한 유연한 설계, 편리하고 안정적인 접지를 위한 전체 구리 차폐층

JQR-256P PUR 로봇 케이블 판매 포인트
간섭이 심한 환경을 위한 전용 케이블: 용접 로봇 및 레이저 절단 기계와 같은 강한 전자기 간섭 시나리오를 위해 설계되었습니다.
신호 간섭 제로를 위한 완전 구리 차폐: 100% 구리 차폐로 강력한 간섭에서도 서보 엔코더 신호가 왜곡 없이 유지됩니다.
극한 작업 조건에 대한 내구성 보장: TÜV 2천만 주기 인증 통과, 일반 로봇 케이블의 3배 이상의 수명
원스톱 고신뢰성 솔루션: 전력, 제어, 피드백 신호 전송을 통합하여 배선 복잡성을 줄입니다.
플러그 앤 플레이 산업 표준: 주류 로봇 브랜드의 원래 케이블 캐리어 및 커넥터 시스템과 호환 가능

JQR-256P PUR 로봇 케이블 적용 범위
용접 로봇 시스템: 아크 용접 및 점 용접 로봇 본체와 포지셔너를 위한 동적 전력 및 신호 전송
레이저 가공 장비: 레이저 절단 및 레이저 용접 기계의 모션 유닛을 위한 간섭이 심한 환경에서의 배선
자동차 제조 생산 라인: 차체 용접 및 도장 라인의 로봇용 고밀도 차폐 배선
반도체 장비: 웨이퍼 핸들링 로봇 및 패키징 장비를 위한 정밀 신호의 간섭 방지 전송
중부하 산업용 로봇: 주조 및 단조 생산 라인에서 중부하 작업 로봇을 위한 전원 및 피드백 라인

도체: 극세 무산소동선(6등급 이상), 특수 연선 공정을 통해 굽힘 수명을 극대화합니다. 일반적인 단면적 범위: 0.25mm² ~ 16mm².
단열재: 특수 열가소성 엘라스토머 또는 가교 폴리올레핀, 색상으로 구분되어 있으며 유연성이 뛰어나고 노화 방지 기능이 있습니다.
핵심 구조: 다음을 포함한 멀티 코어 통합(예: 4, 8, 12, 19 코어 등)
• 전력선(두꺼움)
• 제어/신호 라인(누화를 줄이기 위한 연선 또는 스타 쿼드)
• 버스/피드백 라인(예: 엔코더 와이어 쌍)
내부 피복/충전재: 저마찰, 고강도 TPE/PUR 내부 피복으로 코어 위치를 확보하고 내부 마찰과 비틀림 응력을 줄입니다.
차폐 구조(핵심 기능): 전체 구리 차폐:
1. 쌍/그룹 차폐: 중요한 신호 쌍(예: 인코더, 버스)은 쌍 간 누화를 방지하기 위해 알루미늄 호일로 독립적으로 차폐됩니다.
2. 전체 차폐: 고밀도 주석 도금 구리 편조 메쉬, 적용 범위 ≥85%, 포괄적인 전자기 차폐 및 안정적인 접지 연속성을 제공합니다. 이는 "P" 접미사의 핵심 표현입니다.
외피: 우수한 인열 저항성, 내유성(예: IEC 60811-2-1), 가수분해 저항성, 화학적 부식 저항성 및 UV 저항성을 갖춘 내마모성 폴리우레탄.
정격 전압: 300/500V 또는 0.6/1kV.
테스트 전압: 1500V - 3500V(50Hz, 1분).
장기 작동 온도: 모바일: -5°C ~ 90°C; 고정: -30°C ~ 90°C.
최소 굽힘 반경: 모바일 설치(케이블 캐리어 내): 7.5 × D ~ 10 × D(D: 케이블 외경).
굽힘 수명: 케이블 캐리어의 왕복 운동이 5백만 이상입니다(세부 사항은 스트로크, 속도, 굽힘 반경에 따라 다름).
비틀림 성능: ±180°~±720°/meter의 연속 비틀림을 견딜 수 있습니다.  난연성 등급:** IEC 60332-1-2(또는 IEC 60332-3과 같은 더 높은 수준)를 준수합니다.
