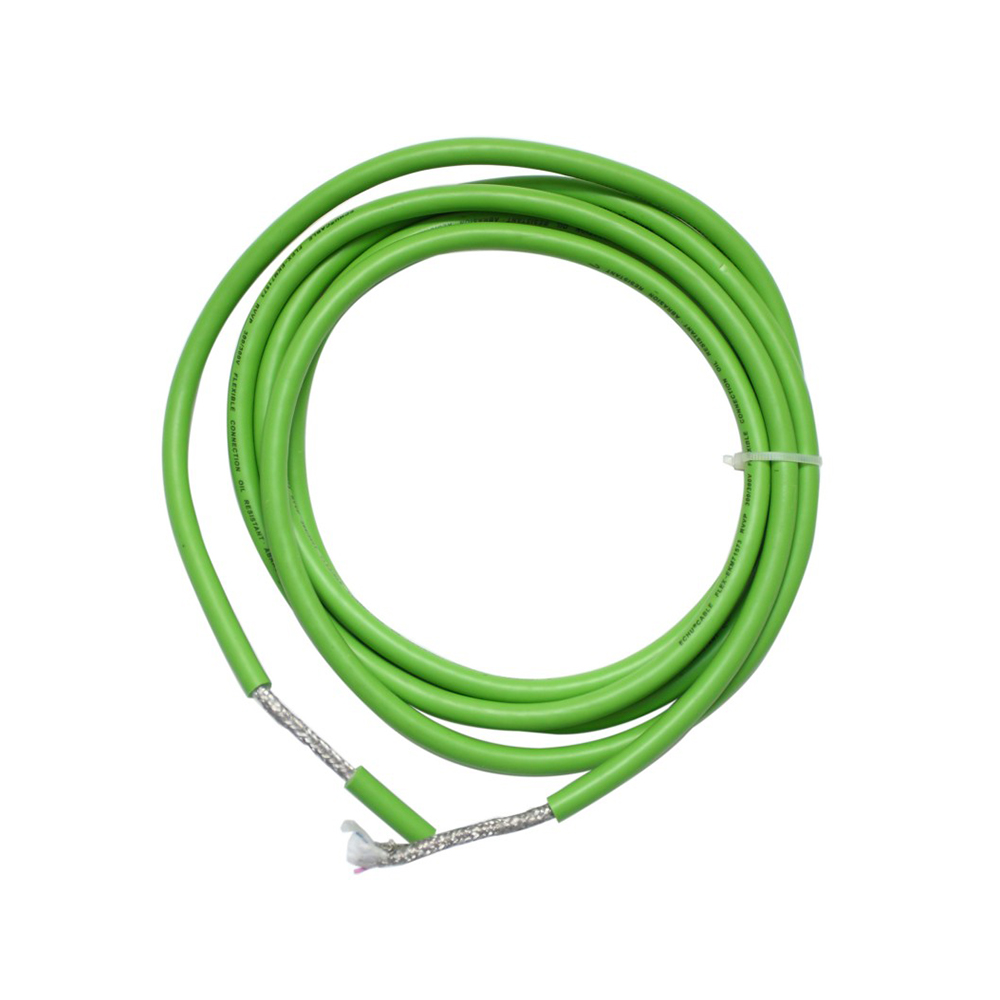

JQR-246P PVC 로봇 케이블, 전체 구리 차폐

신호 무결성 보증:
계층형 차폐 설계는 전력선과 민감한 제어/신호선 사이의 혼선을 효과적으로 격리하여 서보 드라이브의 고주파 소음이 엔코더 피드백이나 버스 통신에 영향을 미치는 것을 방지하여 오류율을 줄입니다.
경제적인 동적 내구성:
우수한 차폐 기능을 제공하는 동시에 PVC 로봇 케이블의 높은 비용 효율성과 수백만 번의 굽힘 주기를 유지하여 대부분의 산업 자동화 시나리오의 강도 요구 사항을 충족합니다.
기본적인 환경 보호:
PVC 외장은 오일, 그리스, 냉각수 및 습기에 대한 근본적인 보호 기능을 제공하여 일반 산업 환경의 요구 사항을 충족합니다.
적용 범위: 특정 전자기 간섭이 존재하고 케이블이 중~고주파 왕복 운동을 견뎌야 하는 일반 산업 자동화 장비에서 혼합 전력 및 민감한 신호의 안정적인 전송에 사용됩니다.
JQR-246P PVC 로봇 케이블 장점
전체 구리 편조 차폐층: ≥85% 적용 범위의 고밀도 주석 도금 구리선 편조 차폐를 활용하여 전자기 간섭을 효과적으로 억제하고 로봇 제어 신호의 안정적인 전송을 보장합니다.
고도로 유연한 동적 설계: PVC 엘라스토머 외장과 결합된 미세하게 연선된 무산소 구리 도체는 외경의 5배에 해당하는 최소 굽힘 반경을 달성하여 로봇 관절의 고주파수 시나리오에 적합합니다.
비틀림 및 내마모성 구조: 최적화된 케이블 코어 연선 피치와 찢어짐 방지 외장 방식은 로봇 케이블 캐리어 시스템의 반복적인 비틀림과 마찰을 견뎌냅니다.
내유성 및 환경 적응성: PVC 외장은 오일, 약산 및 알칼리에 대한 내성이 있어 자동차 제조 및 전자 조립과 같은 복잡한 산업 환경에 적합합니다.
안전하고 신뢰할 수 있는 인증: UL/CE 인증, IEC 60332 표준을 준수하는 난연성으로 자동화 장비의 안전 요구 사항을 충족합니다.

제품 판매 포인트
산업용 로봇용 특수 케이블: 6축 로봇, SCARA 로봇 등 자동화 장비의 전원, 신호, 제어를 위한 통합 전송 솔루션을 제공합니다.
간섭 방지 신호 보증: 전체 구리 차폐 설계는 강한 전자기 환경에서 서보 모터 인코더 신호와 버스 통신의 안정적이고 왜곡 없는 전송을 보장합니다.
장주기 동적 수명: 1,000만 번의 케이블 캐리어 굽힘 테스트를 통과하여 자동차 용접 및 자재 취급과 같은 고강도 연속 작업 시나리오에 적합합니다.
경제적인 로봇 케이블: 동적 성능 요구 사항을 충족하면서 비용을 최적화하여 중소 규모 자동화 프로젝트에 비용 효율적인 선택을 제공합니다.
빠른 교체 호환성: 표준화된 외경 및 인터페이스 디자인, 주류 로봇 브랜드의 케이블 채널 및 커넥터와 호환되어 유지 관리 중단 시간을 줄입니다.

도체: 가는 무산소동선(5종 또는 6종), 특수 연선. 단면적 범위: 0.25mm² ~ 16mm²(공통)
절연: 특수한 유연성 PVC 또는 엘라스토머, 색상으로 구분.
핵심 구조: 다음을 포함한 멀티 코어 통합(예: 4, 8, 12, 19 코어 등)
• 전력선
• 제어/신호 라인(일반적으로 내부 누화를 줄이기 위해 꼬인 쌍)
• 버스/피드백 라인(예: 인코더 쌍)
내부 외장/충전재: 유연한 PVC 또는 충전재 면으로 코어를 고정하고 내부 마찰을 줄입니다.
차폐 구조(핵심 기능): 전체 구리 차폐:
1. 쌍 차폐: 중요한 신호 쌍(예: 인코더, 통신 버스)은 독립적인 알루미늄 호일 차폐를 사용할 수 있습니다.
2. 전체 차폐: 고밀도 주석 도금 구리 편조 메쉬, 적용 범위 ≥80%, 포괄적인 전자기 차폐 및 안정적인 접지 제공.
외피: 유연성, 내마모성, 내유성(IEC 60811-2-1) 및 UV 저항성이 우수한 변성 폴리염화비닐. 일반적으로 회색 또는 검정색입니다.
정격 전압: 300/500V 또는 0.6/1kV.
테스트 전압: 1500V ~ 3000V(50Hz, 1분)
장기 작동 온도: 모바일: -5°C ~ 70°C; 고정: -15°C ~ 70°C.
최소 굽힘 반경: 모바일 설치(케이블 캐리어 내): 7.5 × D ~ 10 × D(D: 케이블 외경).
굽힘 수명: 케이블 캐리어에서 200만 ~ 500만 회 이상의 왕복 운동.
비틀림 성능: ±180°/미터의 연속 비틀림을 견딜 수 있습니다.
난연성 등급: IEC 60332-1-2.를 준수합니다.
