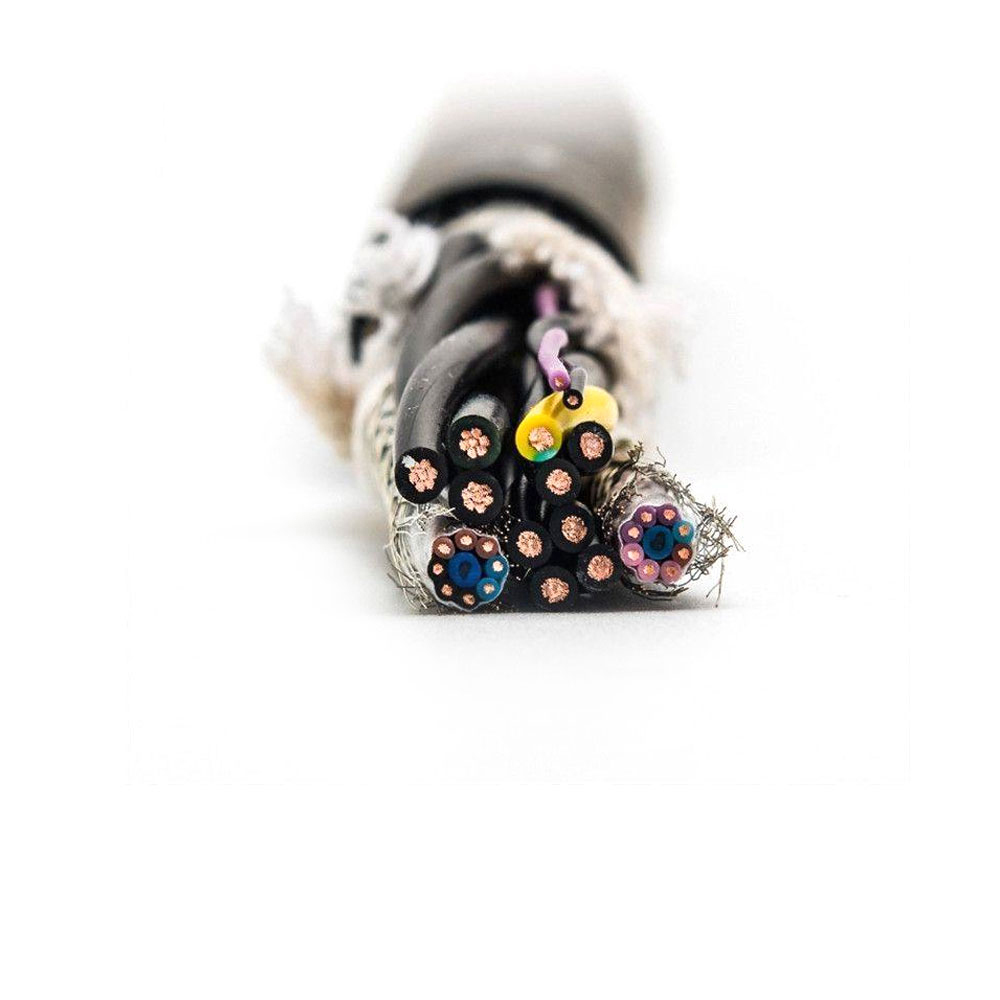

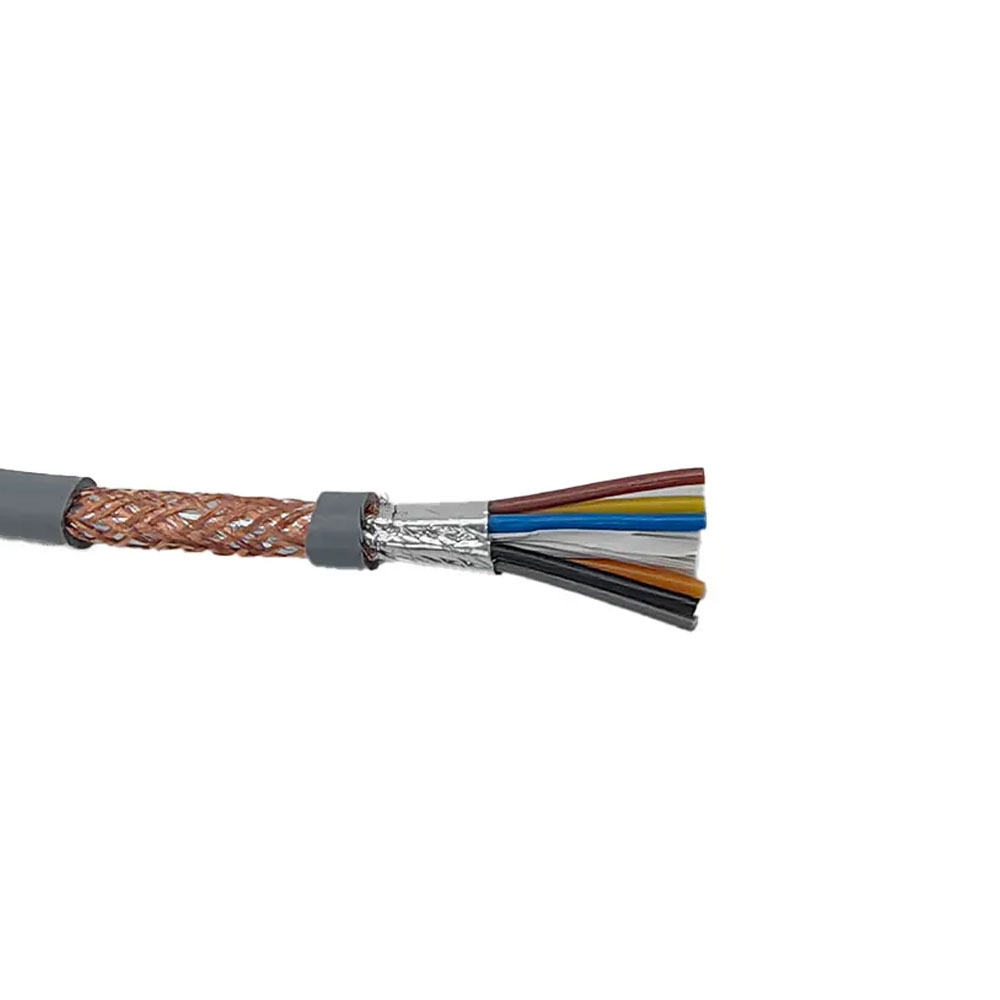

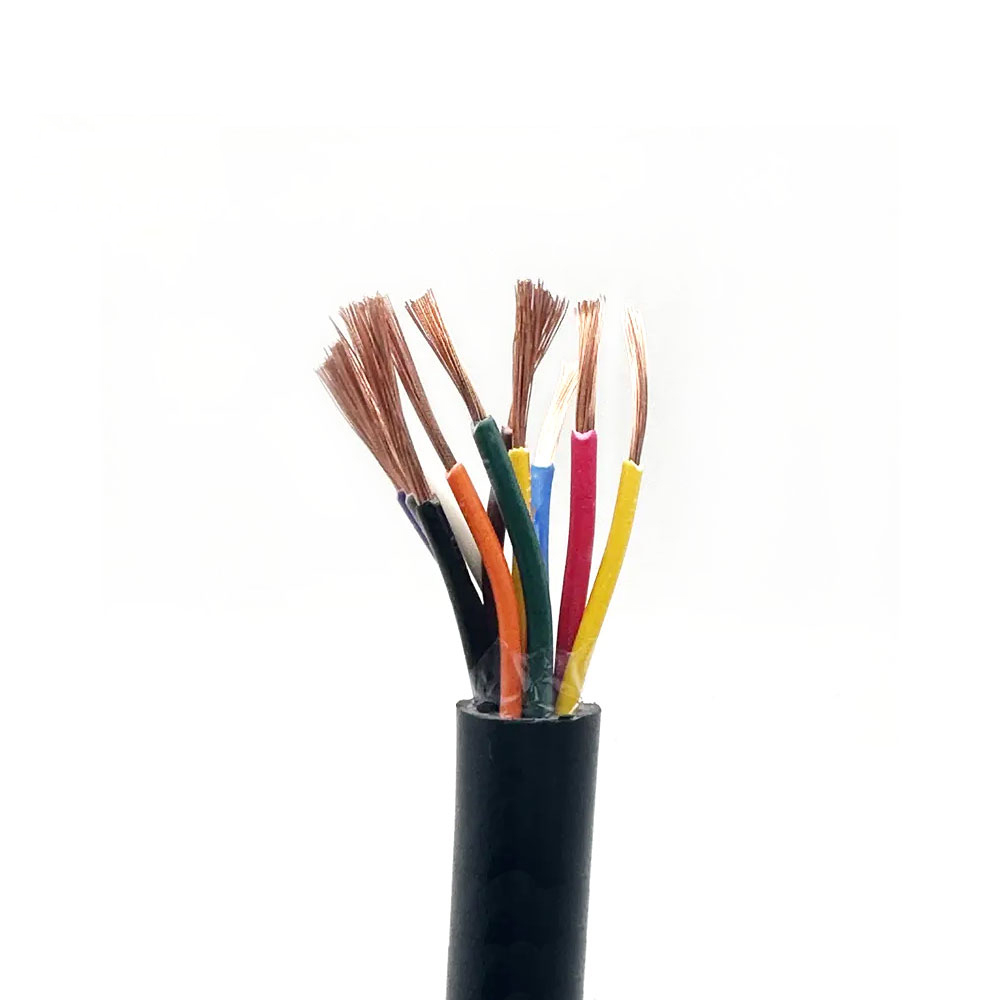

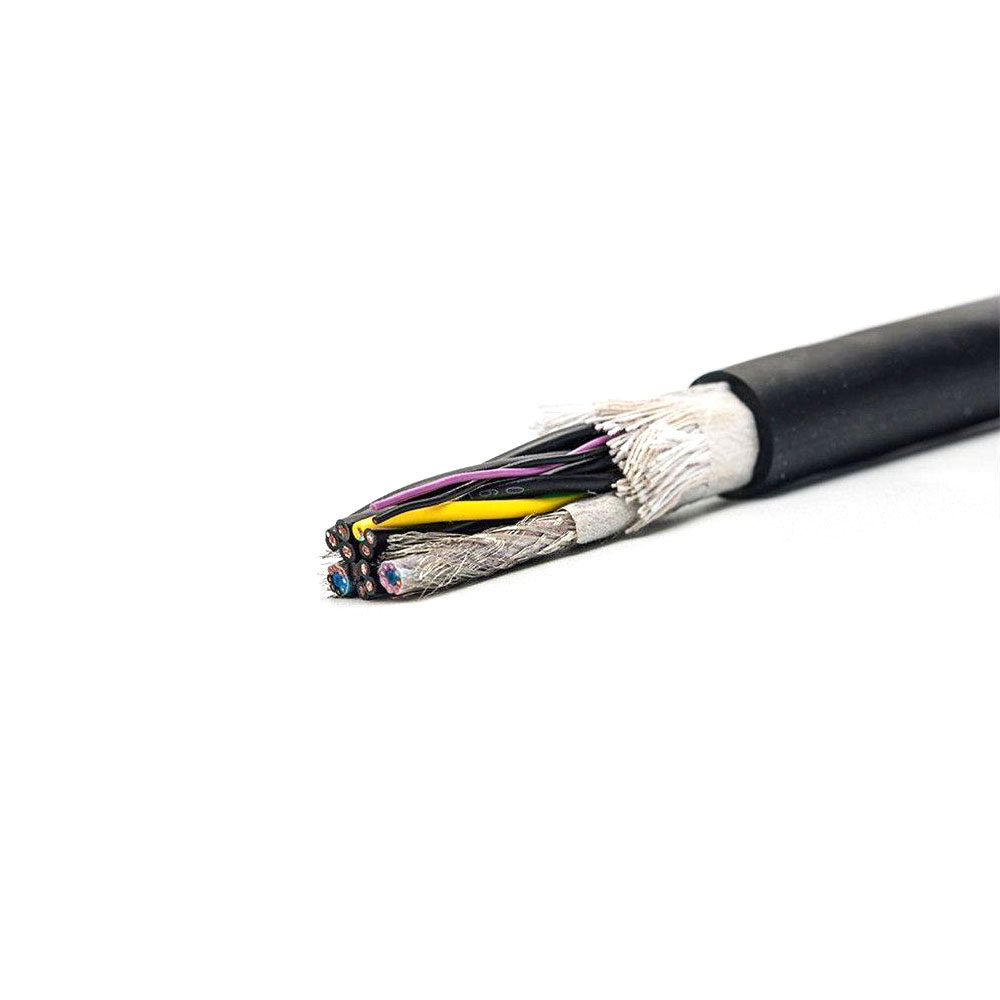

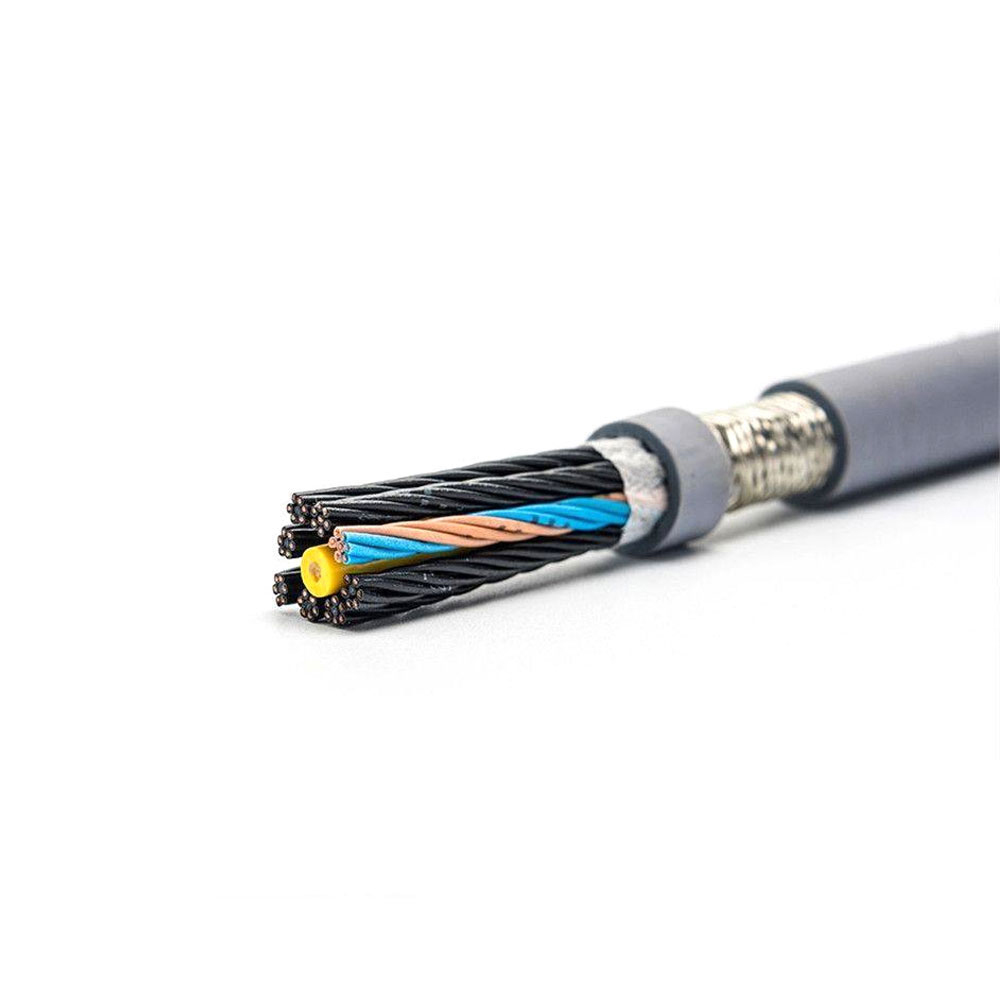

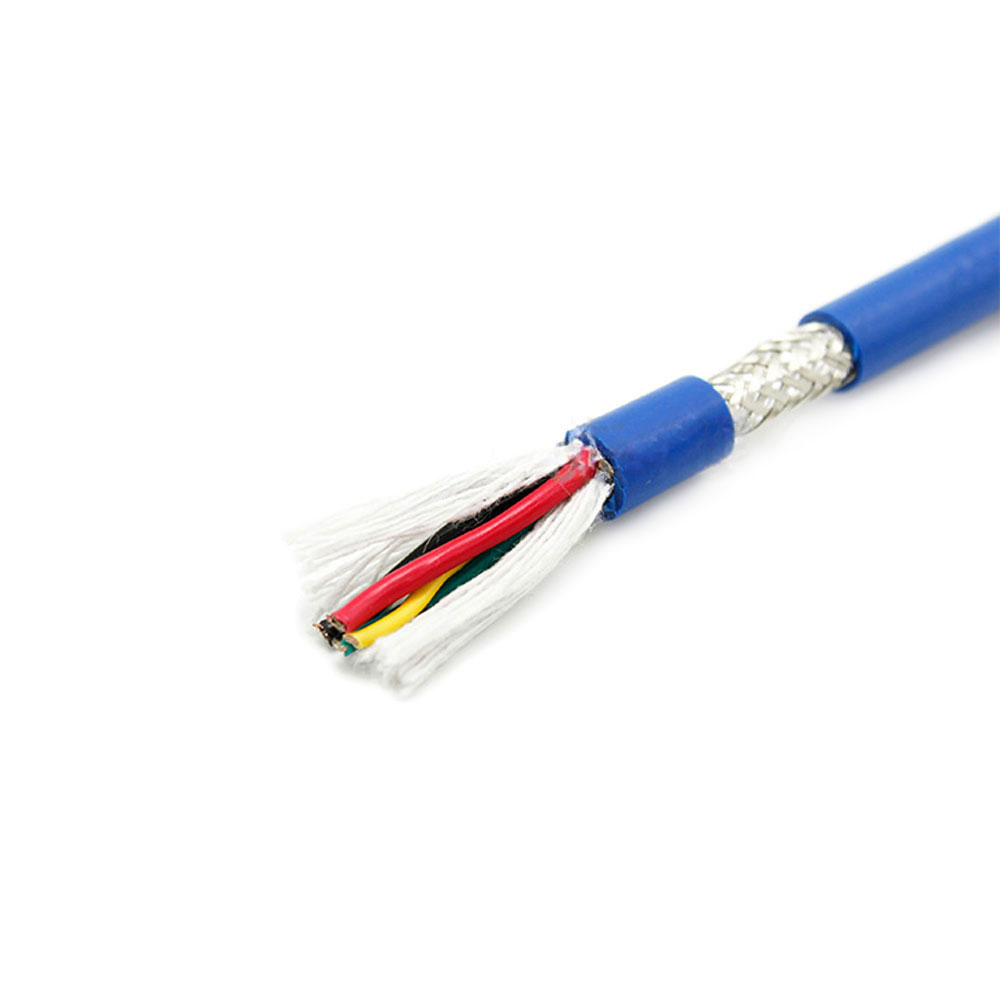

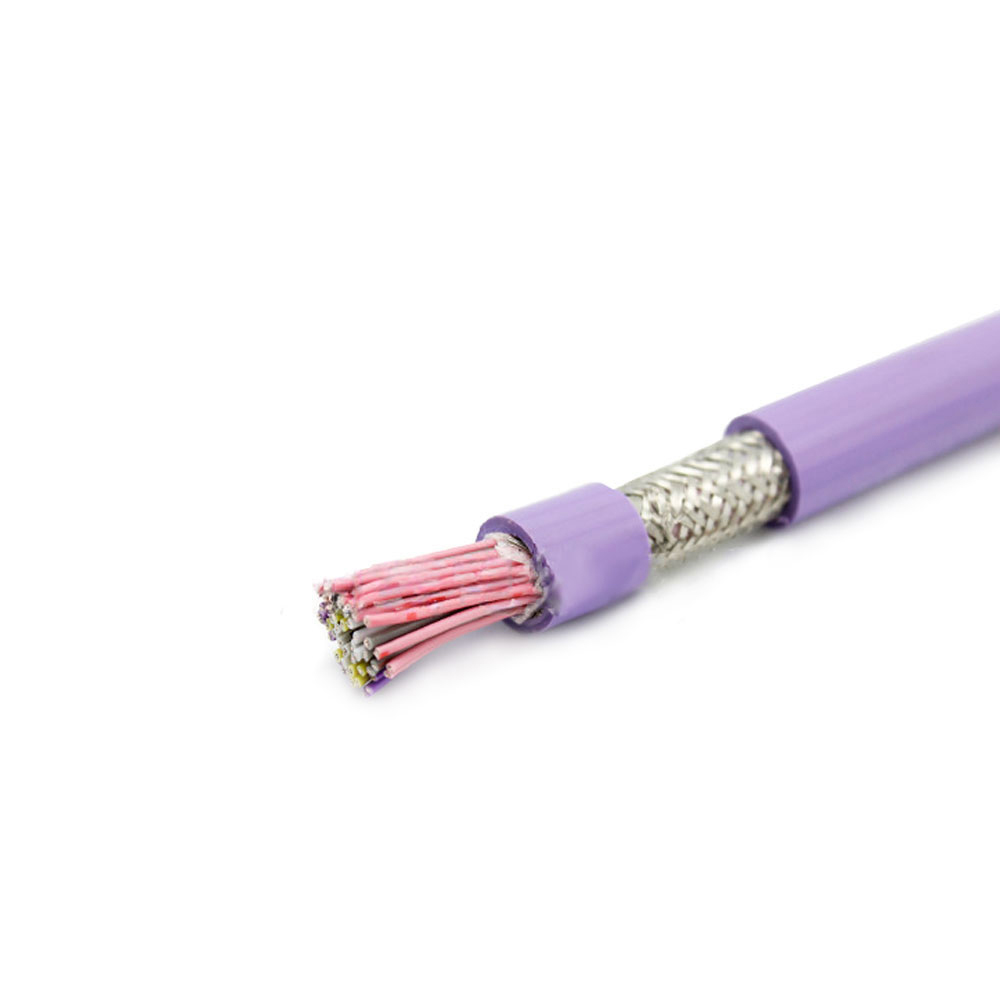

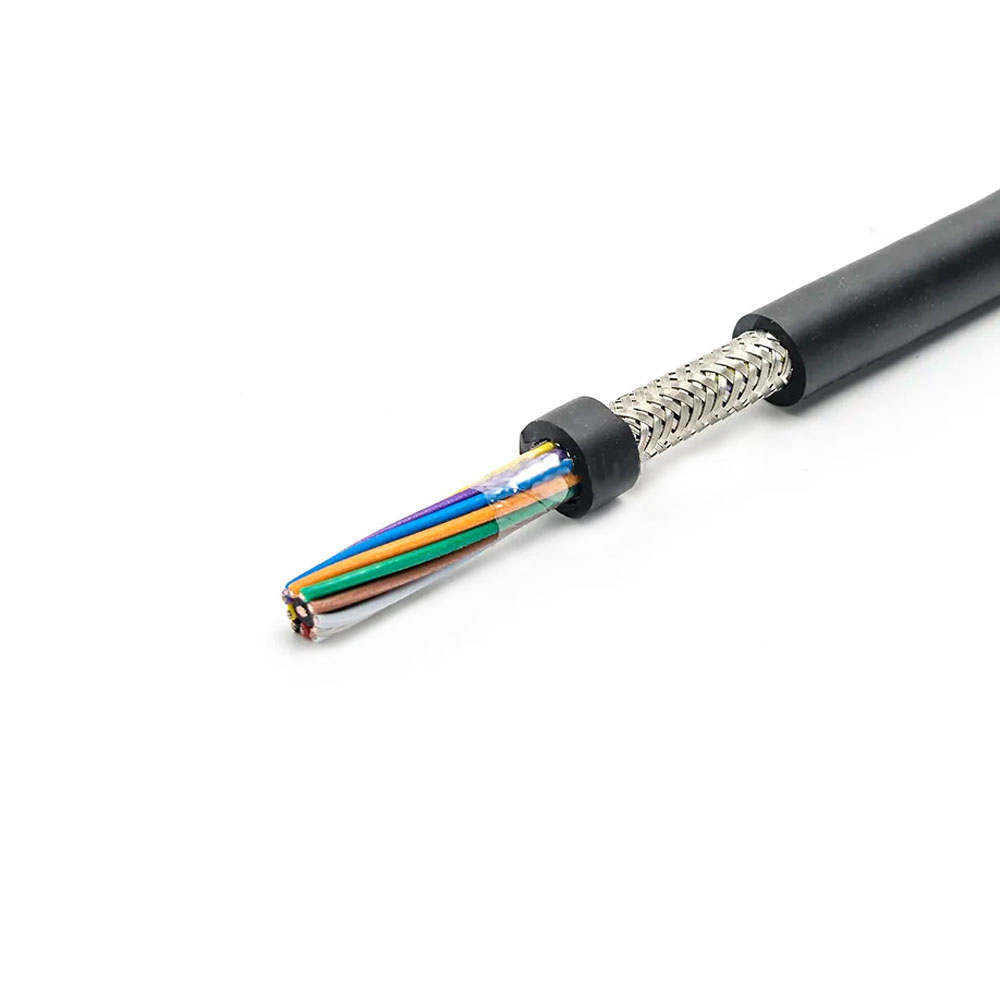

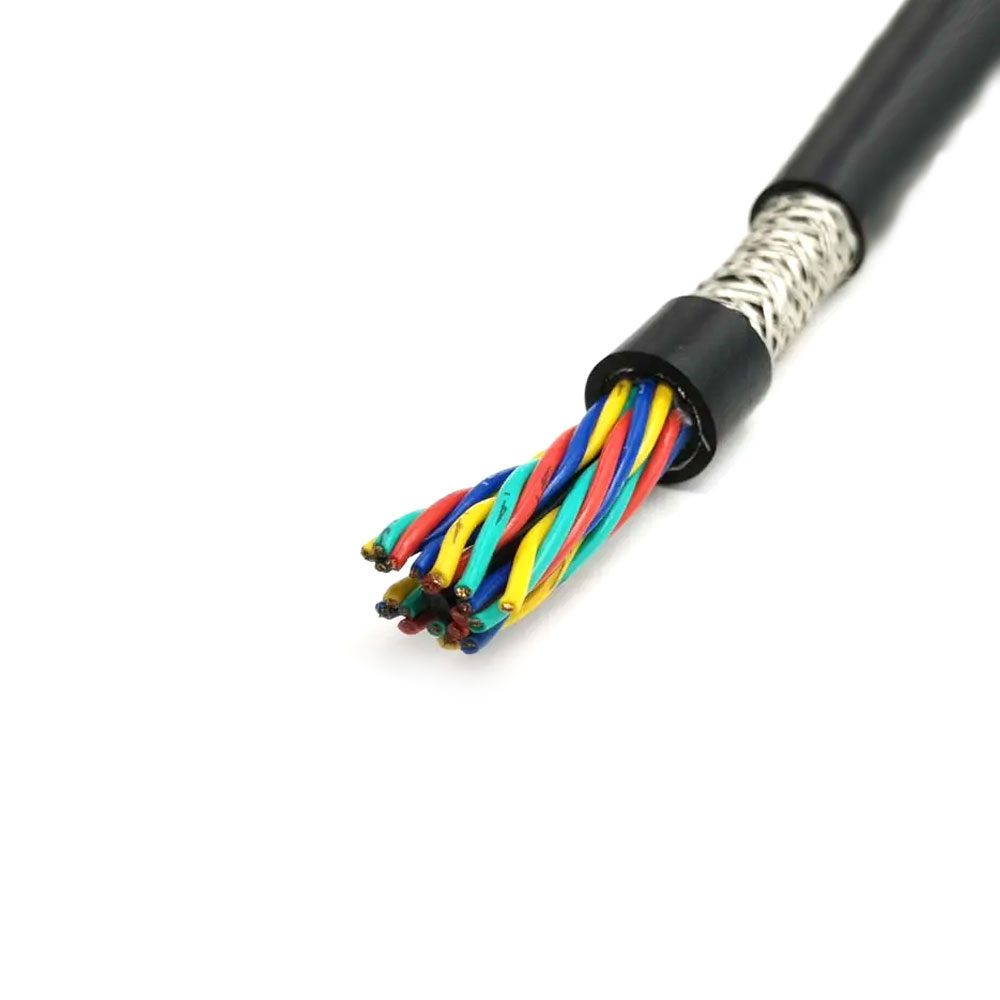

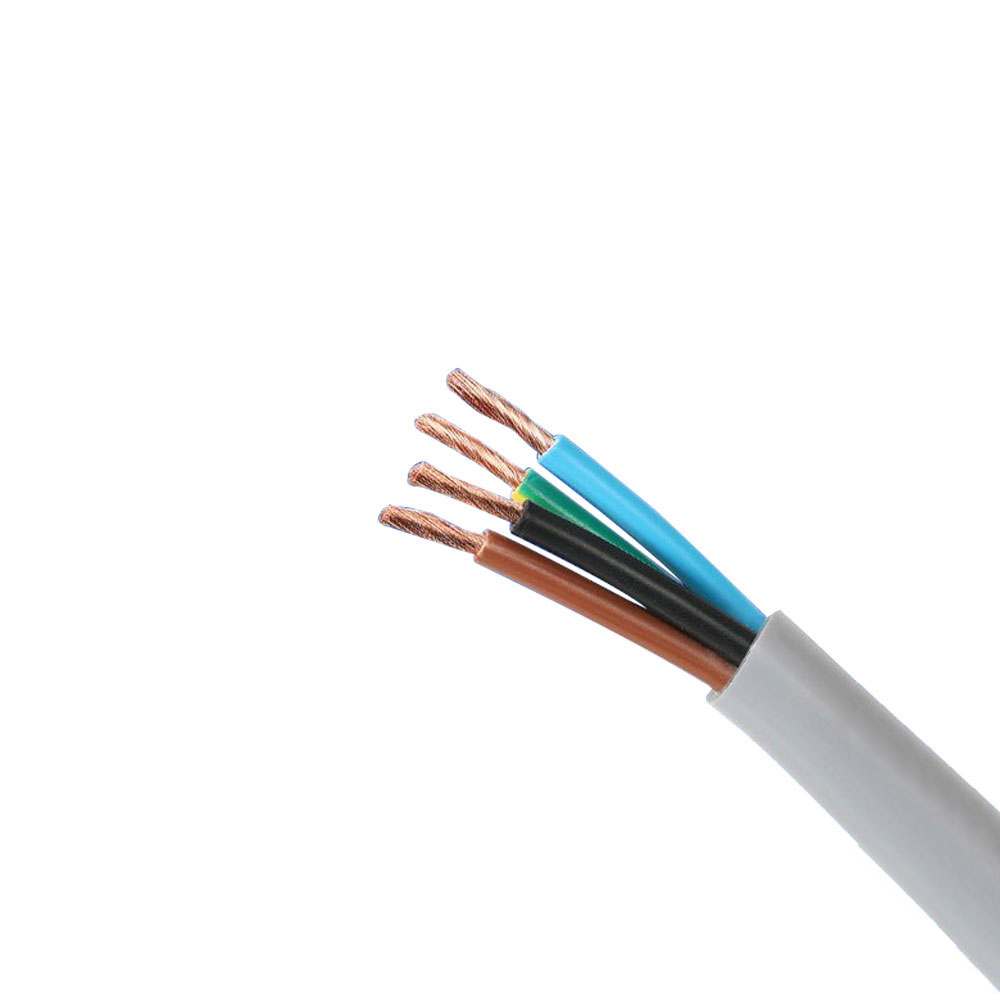

UL2501 효과적인 간섭 방지 UL 인증 케이블

UL2501의 장점
유연한 단일 코어 차폐 설계: 다양한 신호 루프 요구 사항을 충족하기 위해 개별적으로 사용하거나 여러 케이블에 결합할 수 있습니다.
유연성이 뛰어나고 배선이 용이함: 공간이 제한된 시나리오에 적합한 PVC 외피와 결합된 미세 연선 연선
간섭에 대한 효과적인 차폐: 알루미늄 호일 차폐는 전자기 간섭을 효과적으로 억제하여 신호 순도를 보장합니다.
미국-캐나다 이중 인증: UL 및 cUL 인증을 동시에 통과하여 북미 시장 진출 가능
뛰어난 비용 효율성: 단일 코어 차폐 전선 중 상당한 가격 이점으로 대량 조달에 적합합니다.

UL2501 판매 포인트
북미용 표준 단일 코어 차폐 전선: 미국 및 캐나다 시장의 계측기, 계측기 및 산업용 제어 장비의 단일 지점 신호 전송에 널리 사용됩니다.
이중 인증 단일 코어 케이블: UL cUL 인증은 북미 정밀 장비 공급망에 대한 신속한 진입을 지원합니다.
플러그 앤 플레이 단일 포인트 솔루션: BNC 및 RCA와 같은 단일 코어 커넥터와 호환되어 고주파 신호 배선을 단순화합니다.
경제적인 단일 지점 차폐 선택: 북미로 수출되는 테스트 장비 및 오디오 장비를 위한 저가형 신호선 제공
유연한 사양 및 빠른 공급: AWG 30~20 사용자 정의 지원, 풀 컬러 범위, 소규모 배치 빠른 응답 지원

UL2501 적용 범위
테스트 장비용 신호 연결: 오실로스코프 프로브 와이어, 신호 발생기 출력 와이어, 데이터 수집 입력 와이어
오디오 장비 내부 배선: 앰프 입력/출력 배선, 믹서 신호 배선, 녹음 장비 연결 배선
의료 장비용 센서 배선: 생명 감시 장비용 센서 배선, 의료 영상 장치용 신호 배선
산업 제어 장비용 단일 지점 신호: PLC 아날로그 입력 배선, 온도 센서 차폐 배선, 압력 트랜스미터 연결 배선
통신 장비용 RF 보조 장치: 기지국 안테나 교정 와이어, RF 모듈 테스트 연결 와이어
규정 준수 인증: UL

도체: 주석 도금 처리된 구리, 미세 연선 구조.
키 전선 쌍: USB 2.0용 연선 1개(D /D-), USB 3.0용 차폐 연선 2개(SSTX /-, SSRX /-), 전원 및 접지선.
절연 재료: 90Ω 차동 임피던스를 달성하는 데 사용되는 고밀도 폴리에틸렌 또는 발포 폴리에틸렌.
와이어 쌍 구조: 4개의 차동 쌍:
1. USB 2.0 차동 쌍: 비차폐 또는 약하게 차폐됩니다.
2. USB 3.0 SuperSpeed ​​TX 차동 쌍: 독립적으로 차폐됩니다.
3. USB 3.0 SuperSpeed ​​RX 차동 쌍: 독립적으로 차폐됩니다.
4. 전원 와이어 쌍: VBUS 및 GND, 일반적으로 더 두껍습니다.
계층형 차폐: 다층 차폐 구조:
• 각 SuperSpeed 차동 쌍에는 독립적인 알루미늄 호일 차폐 기능이 있습니다.
• 전체 구조는 편조 구리 메쉬 차폐를 사용합니다(일반적으로 적용 범위 ≥65%).
피복: 폴리염화비닐(PVC) 또는 난연성 폴리올레핀. 표준 USB-A/B 플러그와의 호환성을 보장하기 위해 엄격한 외경 제한이 적용됩니다.
특성 임피던스: 차동 임피던스: 90Ω ±15%(SuperSpeed ​​쌍의 경우). 이는 5Gbps 고속 신호 무결성을 보장하는 데 중요합니다.
정격 전압: 30V DC(VBUS 전원선).
장기 작동 온도: 60°C ~ 80°C(일반).
데이터 전송 속도: USB 3.0: 5Gbps(SuperSpeed); USB 2.0: 480Mbps(고속), 이전 버전과 호환됩니다.
최대 길이: 권장 길이는 3미터 이하입니다(USB 3.0 사양에 따라 성능을 보장하기 위한 일반적인 길이).
DC 저항: 충분한 전력 공급 기능(예: 900mA @ 5V)을 보장하기 위해 VBUS 및 GND 도체에 대한 엄격한 요구 사항이 있습니다.
