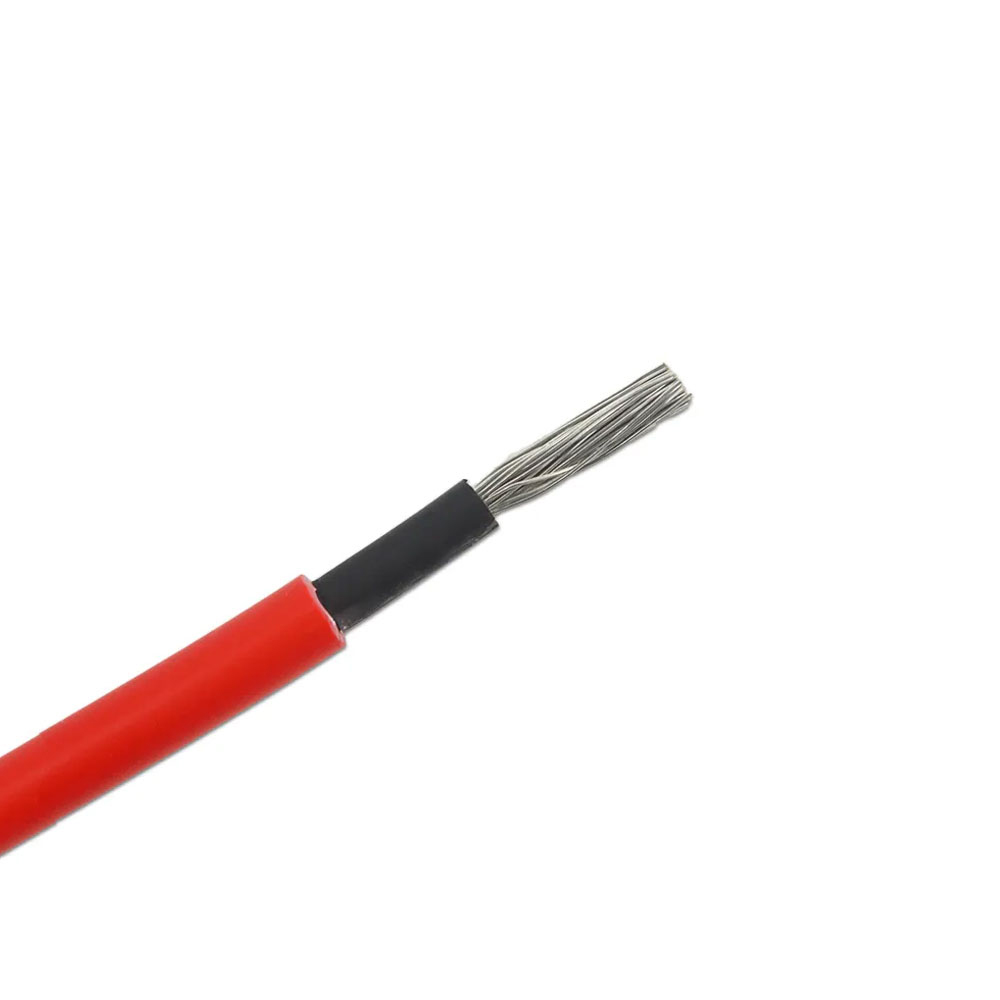

PV1-F 우수한 내후성 태양광 케이블

지휘자

주석 도금 구리 도체, 다중 연선(클래스 5 또는 6)

단면적 범위

1.5mm² ~ 35mm²

정격전압

DC 1.8kV(도체-접지)

테스트 전압

6.5kV(AC, 5분)

단열재

가교된 저연 무할로겐 폴리올레핀(XLPO)

절연체 두께

0.7 mm ~ 1.2 mm (단면에 따라 다름)

외장재

가교된 저연 무할로겐 폴리올레핀(XLPO)

외장 두께

0.5 mm ~ 1.0 mm (단면에 따라 다름)

장기 작동 온도

120℃

단기 과부하 온도

150℃(1000시간)

최소 설치 온도

-40℃

자외선 저항

IEC 60332-3-25 UV 테스트 통과(≥ 120kWh/m²)

오존 저항

IEC 60811-2-1 오존 테스트 통과

열충격 저항

IEC 60216 열신율 테스트 통과(200℃×15min, 하중 20N/cm², 신율 175% 이하)

내습성

IEC 60068-2-78 습열 테스트 통과(90% RH, 85℃, 1000시간)

산/알칼리 저항

IEC 60811-2-1 화학 시약 테스트 통과

내유성

IEC 60811-2-1 오일 침지 테스트 통과

난연성

IEC 60332-1 단일 수직 화염 테스트 통과

최소 굽힘 반경

고정 설치- 4 × 케이블 외경; 모바일 설치 - 케이블 외경 5배

비틀림 저항

IEC 60811-2-1 비틀림 테스트 통과(±180°/m, 20사이클)

색상

빨간색, 검정색(표준), 기타 색상 선택 가능

서비스 수명

≥ 25년(실외 환경)

인증기준

TÜV 2 PfG 1169/08.2007, IEC 62930
