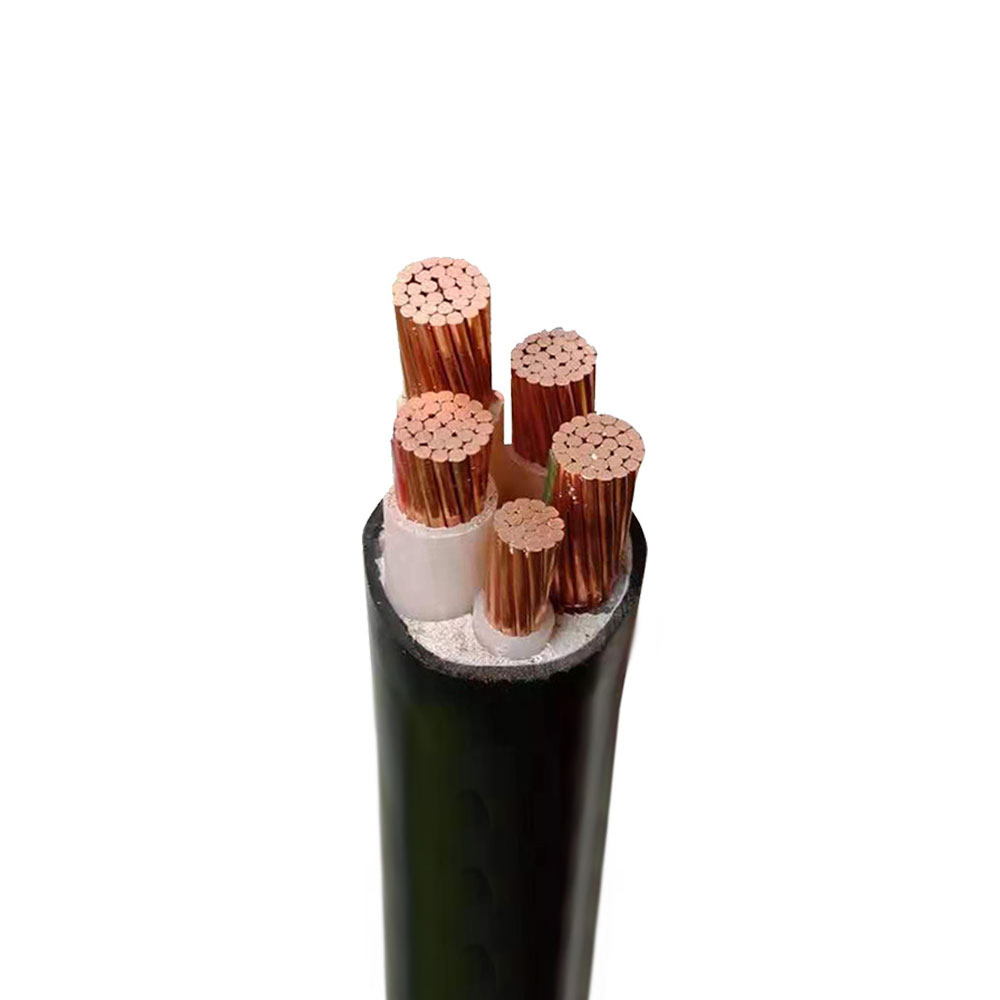

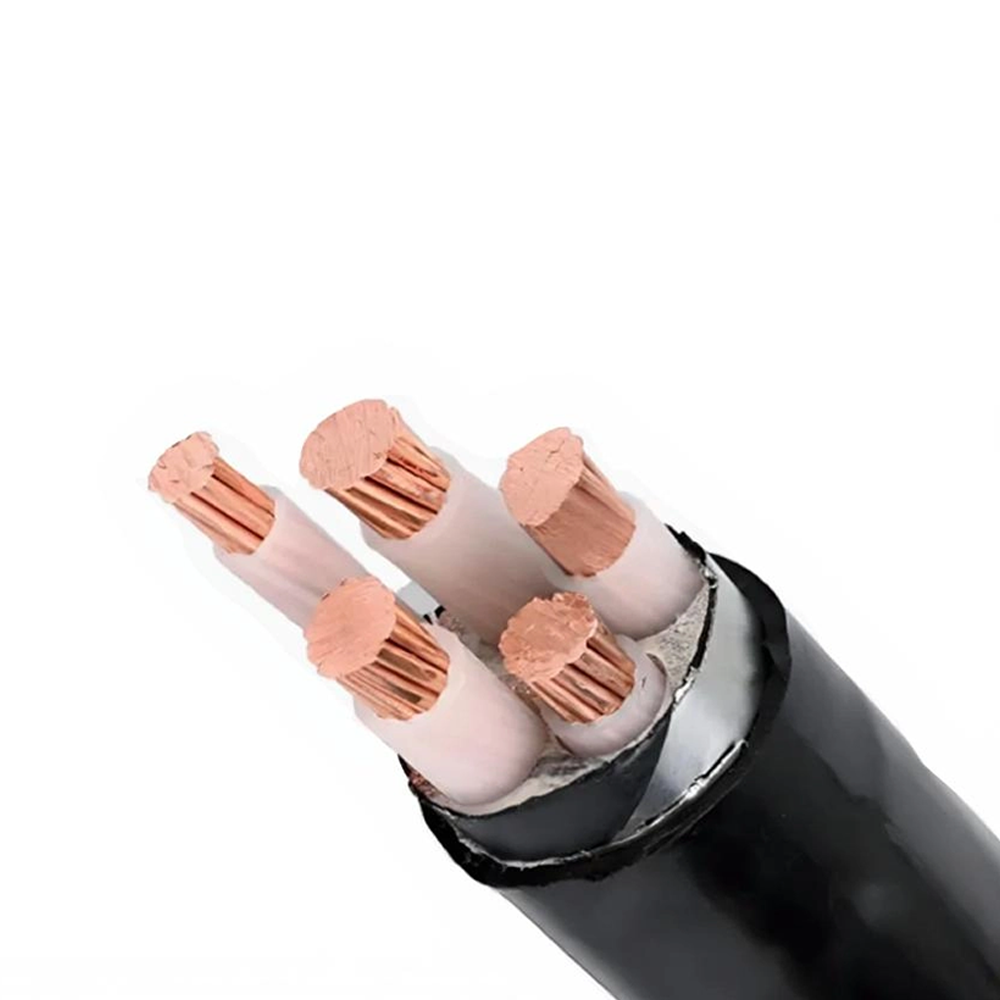

WDZB1N—YJY33 XLPE 절연 및 피복 전원 케이블

지휘자

구리, 특별히 연선. 내화층으로 운모 테이프(또는 이에 상응하는 미네랄 절연 재료)를 이중 또는 여러 겹으로 덮어야 합니다.

절연

가교 폴리에틸렌(XLPE), 장기 허용 작동 온도 90°C.

내부 피복

폴리올레핀(할로겐 프리).

갑옷 레이어

매우 높은 축 인장 강도를 제공하는 정밀한 원형 강철 와이어 갑옷.

외피

폴리에틸렌(PE) 또는 폴리올레핀(할로겐 프리).

정격전압

0.6/1kV(주류).

장기 작동 온도

90°C(중요 - 내부 내화 절연층으로 인해 실제 장기 허용 전류 운반 용량에 상당한 보정 계수(일반적으로 0.7 ~ 0.8)를 곱해야 하며 이는 선택 시 계산되어야 함).

단락 온도

250°C(5초).

내화성능

코어. GB/T 19216.21(IEC 60331-1) 테스트를 준수합니다.

요구사항

750°C ~ 950°C의 화염 속에서 최소 90분(일반적으로 90/180분) 동안 연속 전원 공급이 가능하며 기계적 충격과 물 분사를 견딜 수 있습니다(NH-IA90 등 지정).

연소 성능 등급

B1 등급(GB 31247). 연소 발열량, 열 방출률, 연기 밀도, 연기 독성 등을 포함한 엄격한 테스트 전체를 통과해야 합니다.

할로겐 프리 및 저연 성능

pH ≥ 4.3, 전도도 ≤ 10μS/mm; 연기 밀도와 빛 투과율은 B1 등급 요구 사항을 충족합니다.
