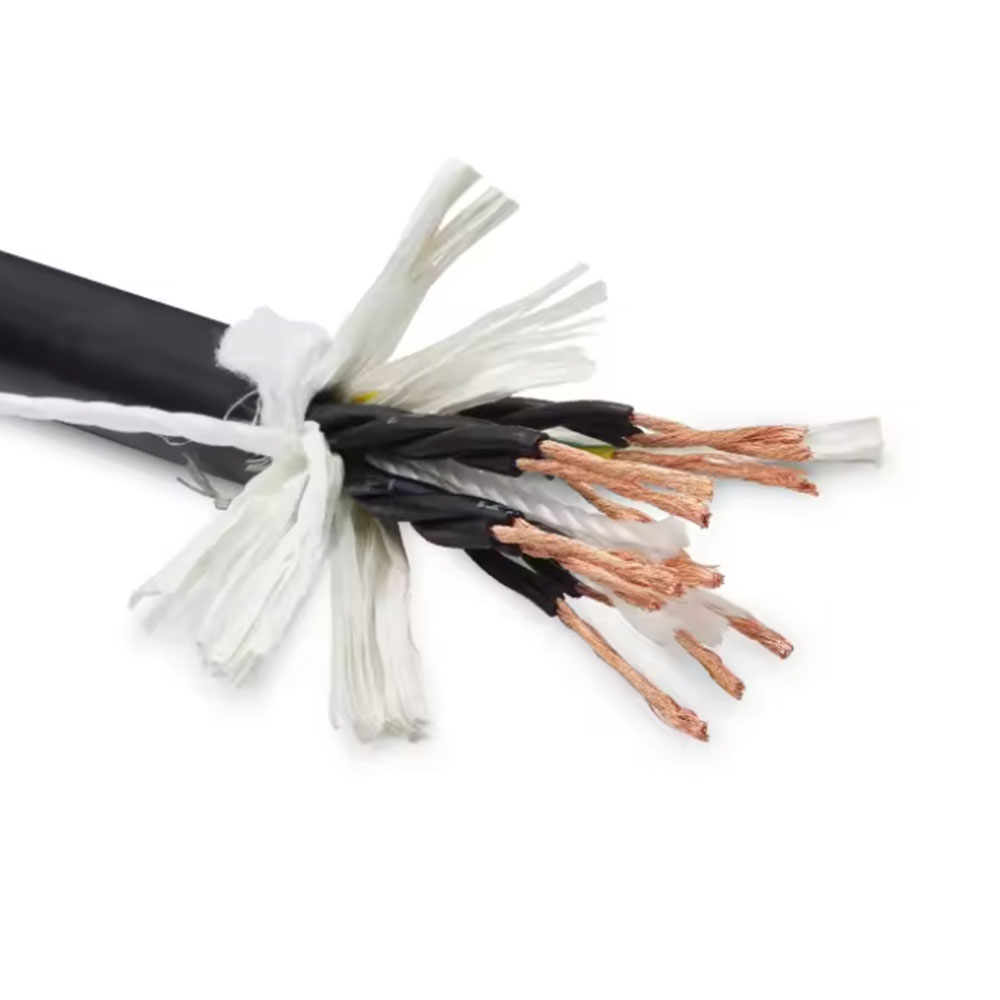

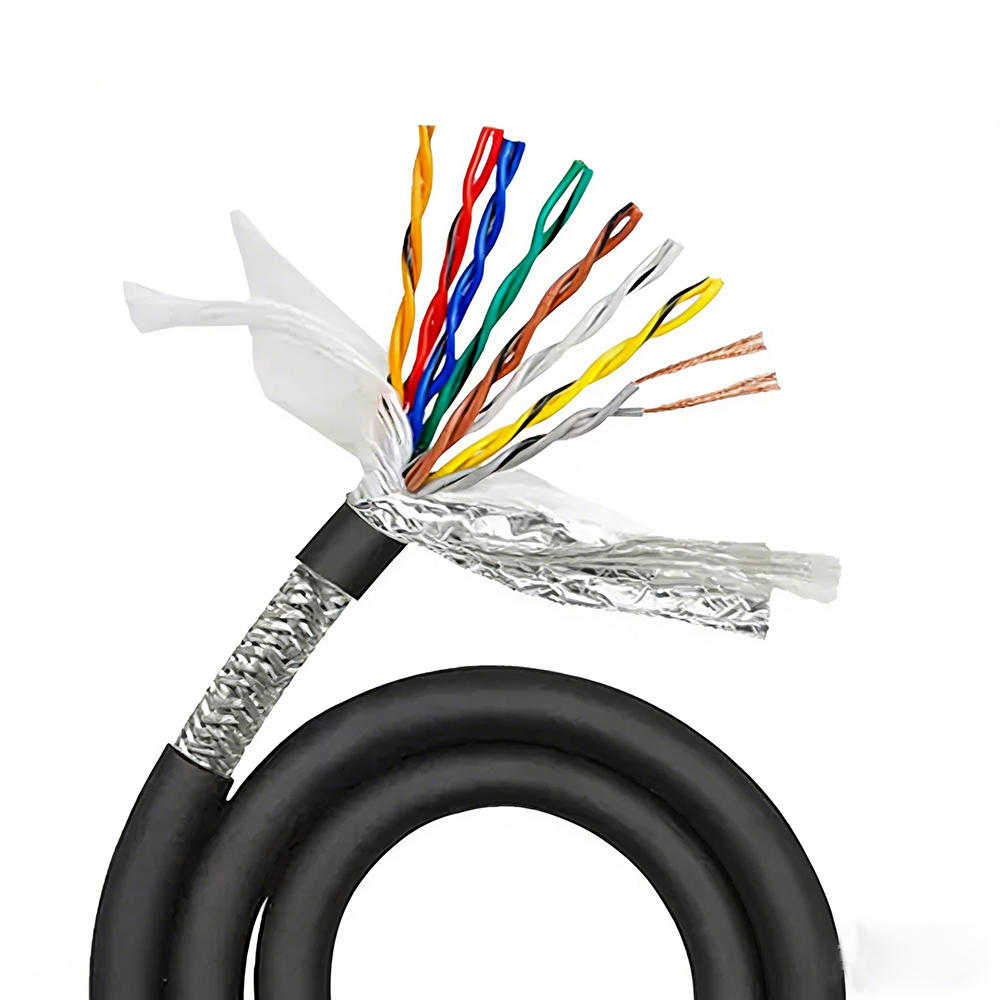

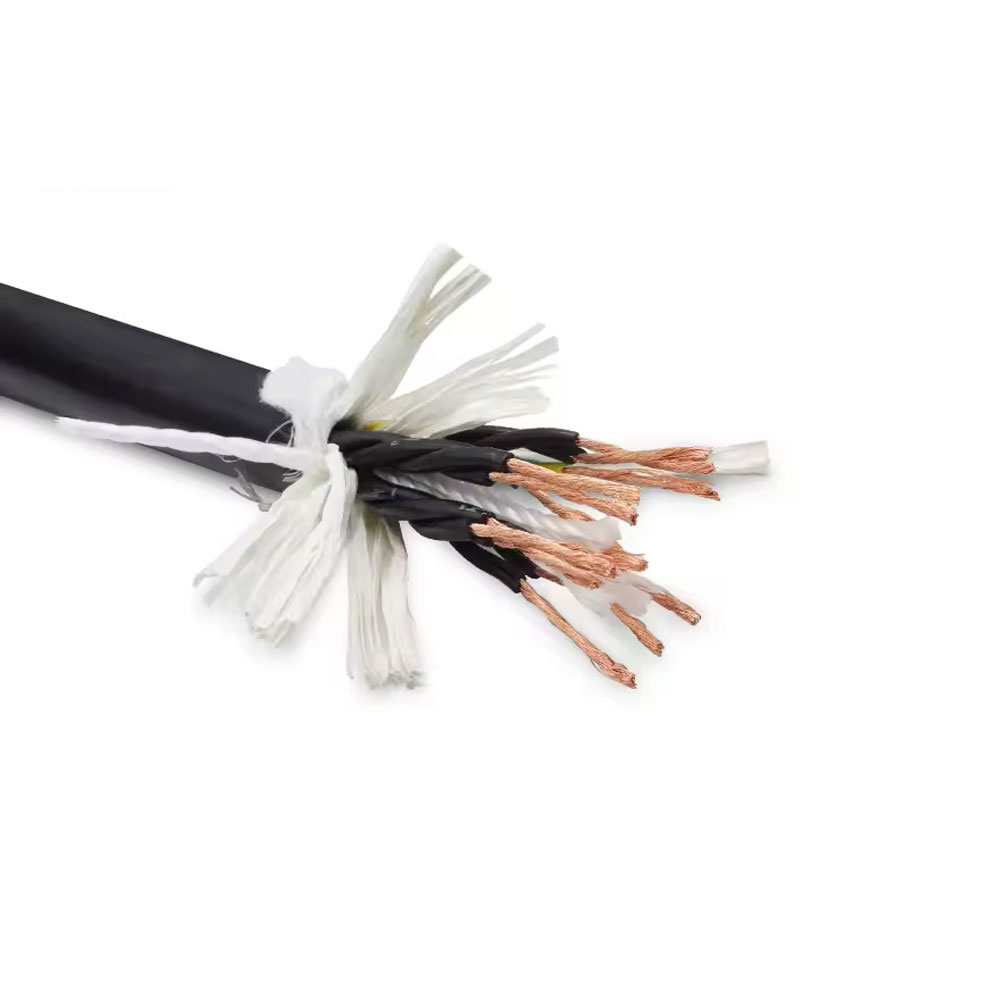

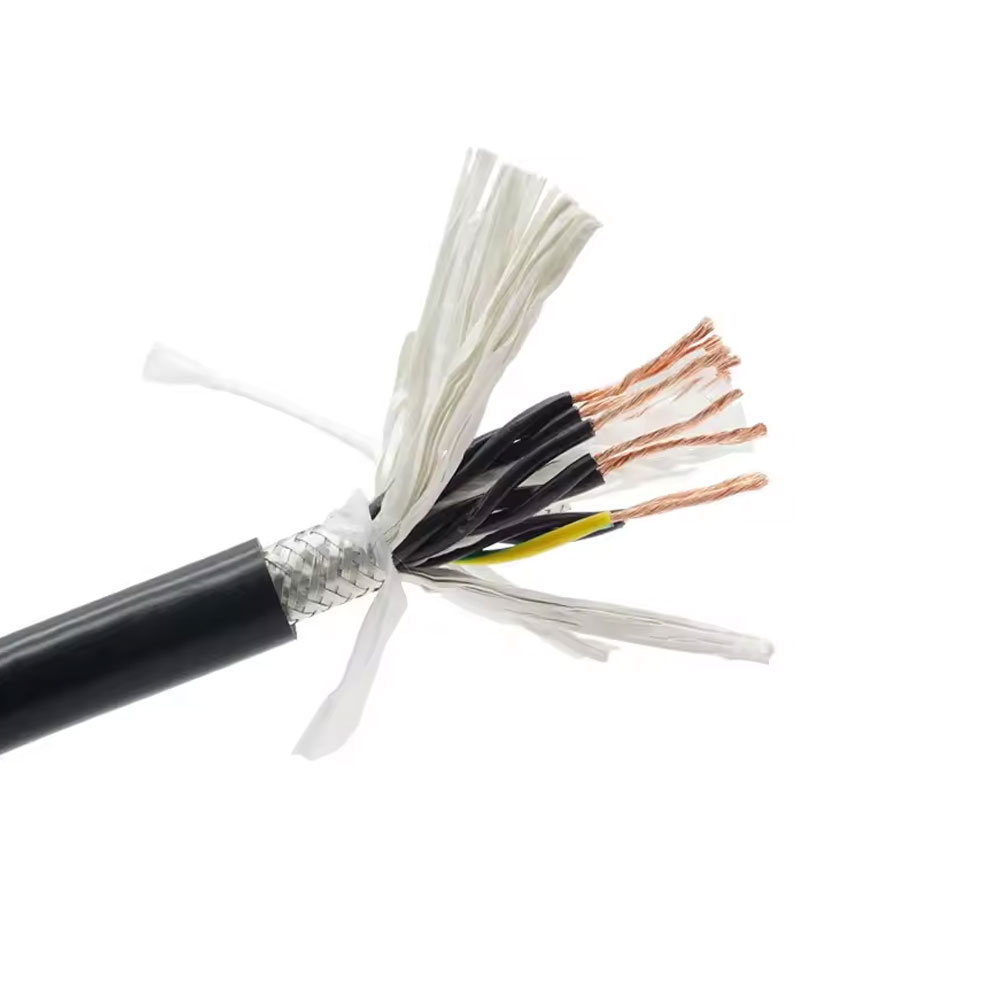

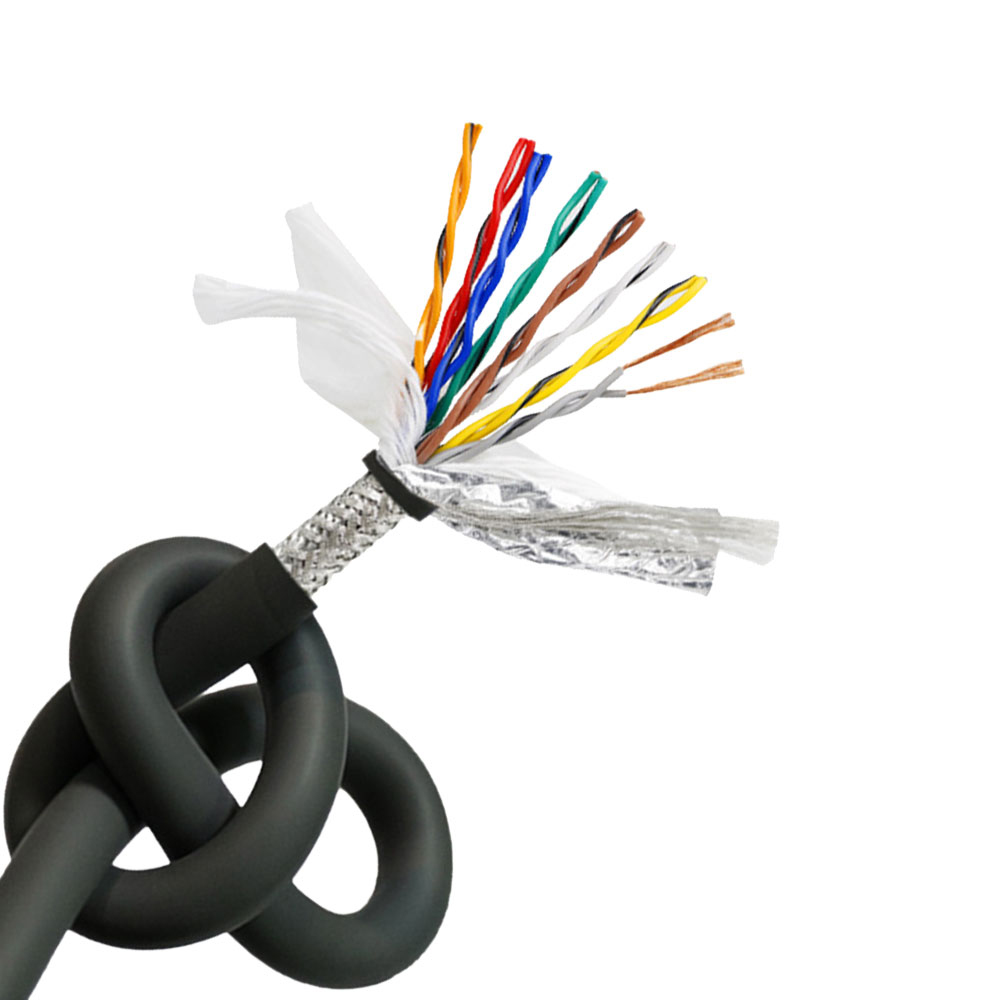

TRVVSP 복합 차폐 드래그 체인 케이블

최신 엘리베이터 통신을 위해 특별히 설계되었습니다.
CAN 버스, 이더넷, RS-485 등과 같은 최신 엘리베이터 제어 시스템 통신 프로토콜에 물리적으로 최적화되어 비트 오류율을 줄이고 통신 신뢰성을 향상시킵니다.
엘리베이터 케이블의 기계적 특성 유지:
유연성이 매우 뛰어난 도체, 인장 요소, 왕복 굽힘에 강한 설계, 수직 운동에 적응하는 것이 특징입니다.
적용 범위: 통신 신뢰성과 실시간 성능이 엄격하게 요구되는 디지털 네트워크 제어 시스템을 갖춘 중급 및 고급형 엘리베이터 및 리프트 시스템에서 중요한 제어 버스 신호 및 민감한 데이터를 전송하기 위한 이동 케이블로 사용됩니다.

도체: 제6종 연동 도체(다연 극세동선). 단면적 범위: 0.5mm² ~ 2.5mm²(신호/제어/통신), 4mm² ~ 25mm²(전력)
절연: 특수 유연성 PVC, 색상으로 구분됨.
핵심 구조(핵심 기능): 연선을 포함한 다중 코어 통합:
• 전력선: 병렬 구조일 수 있습니다.
• 제어/신호/통신 회선: 적어도 하나 또는 여러 그룹이 다음과 같은 연선 구조(예: 연선)를 사용합니다.
- RS-485/CAN 버스
- 인코더 피드백
- 이더넷(특정 카테고리 필요)
- 아날로그 오디오/인터콤
인장 요소: 인장 강도를 제공하는 중앙 또는 통합 아라미드 얀 또는 섬유 로프.
충전재: 비흡습성 충전재.
차폐 구조: 계층형 차폐:
1. 개별 차폐(가능): 중요한 연선은 독립적인 알루미늄 호일 차폐를 사용할 수 있습니다.
2. 전체 차폐: 주석 도금 구리 편조 메쉬 또는 알루미늄-플라스틱 복합 테이프 편조 메쉬를 사용하며 적용 범위는 85% 이상입니다.
피복: 고강도, 내마모성 PVC, 일반적으로 검은색 또는 회색.
정격 전압: 300/500V.
장기 작동 온도: -15°C ~ 70°C(이동 설치).
최소 굽힘 반경: 모바일 설치: 10 × D (D: 케이블 외경).
