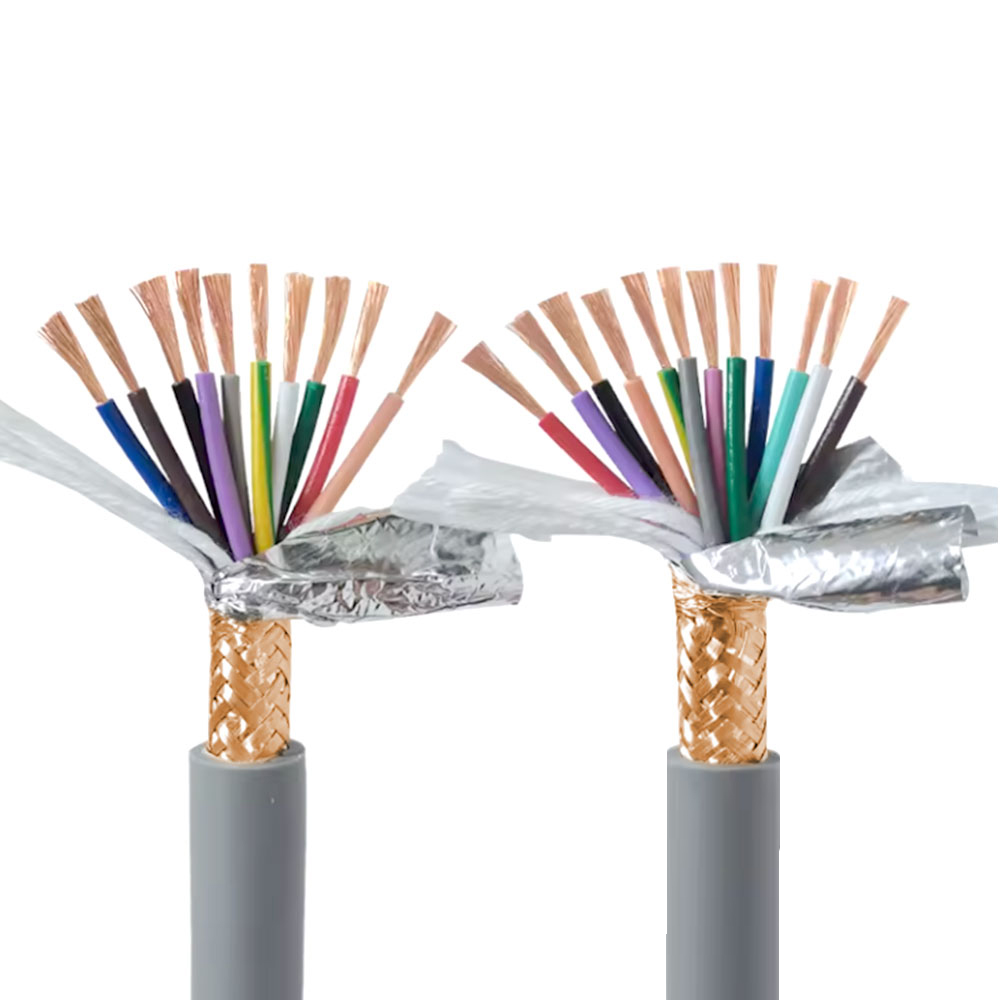

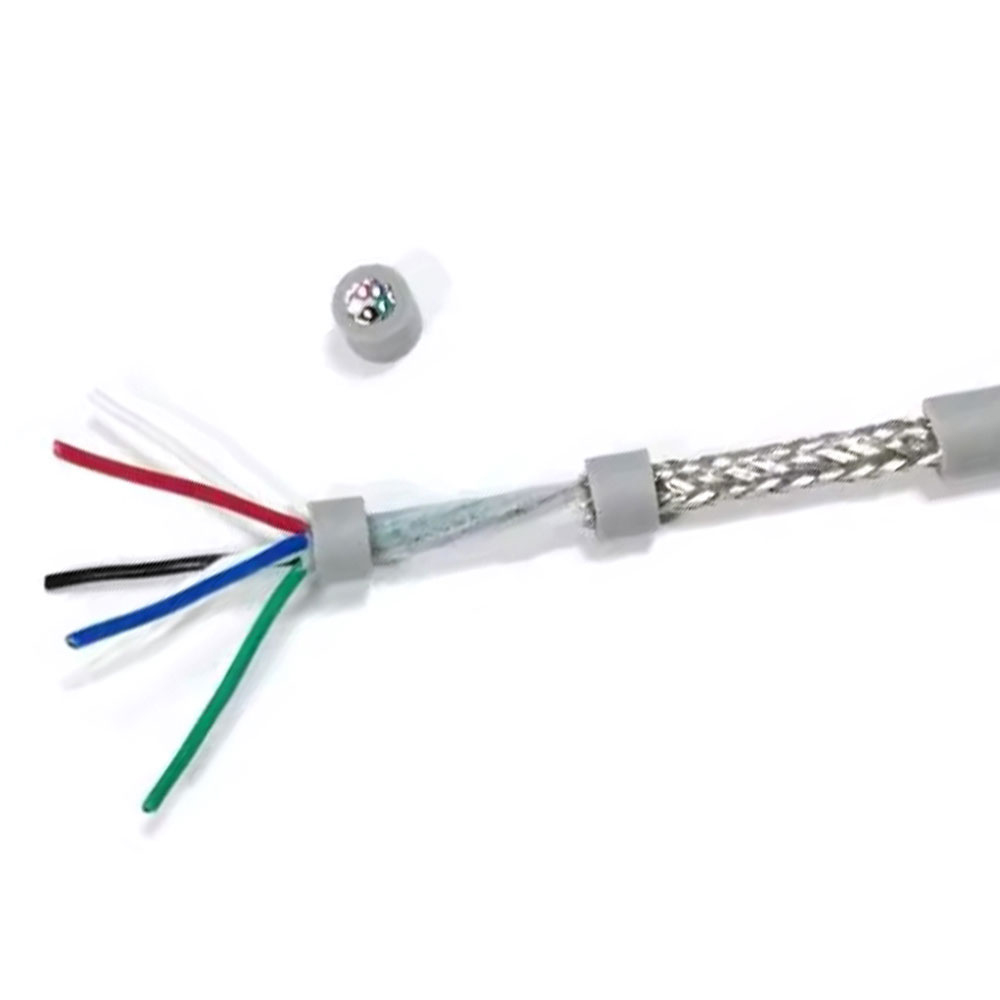

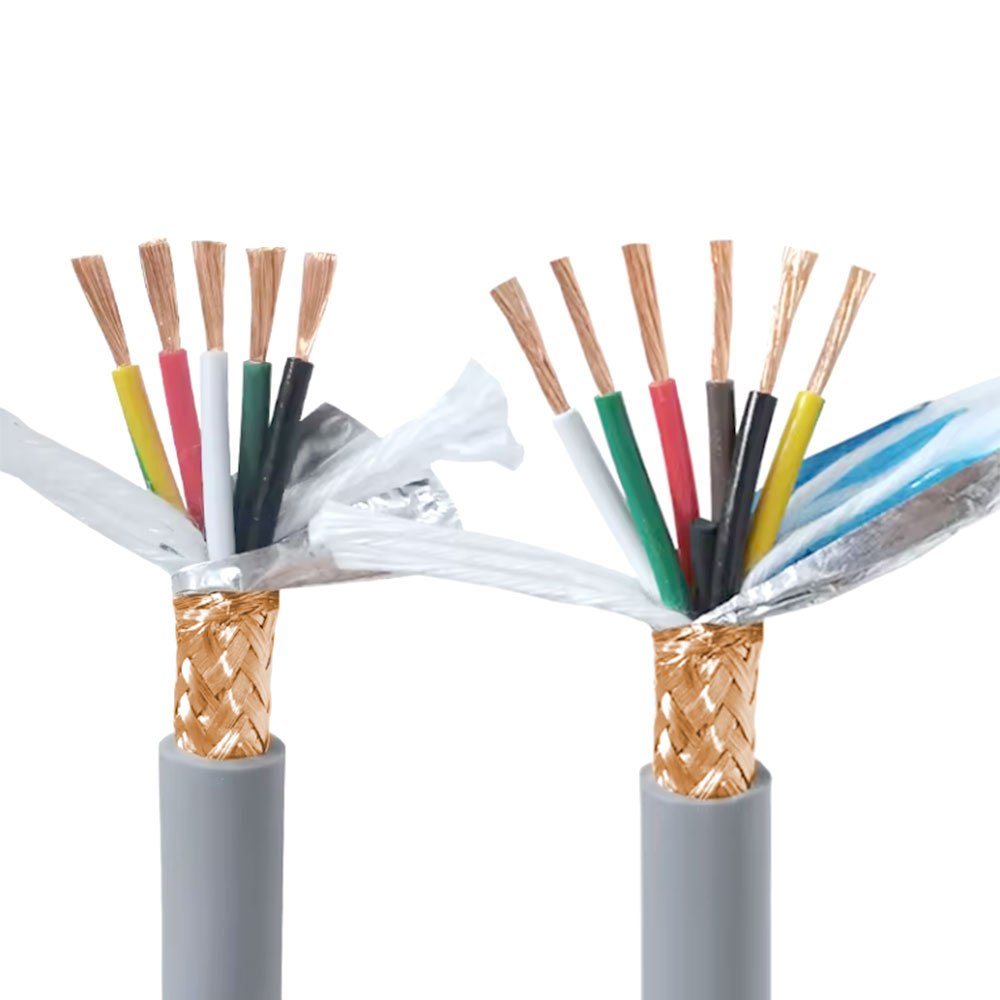

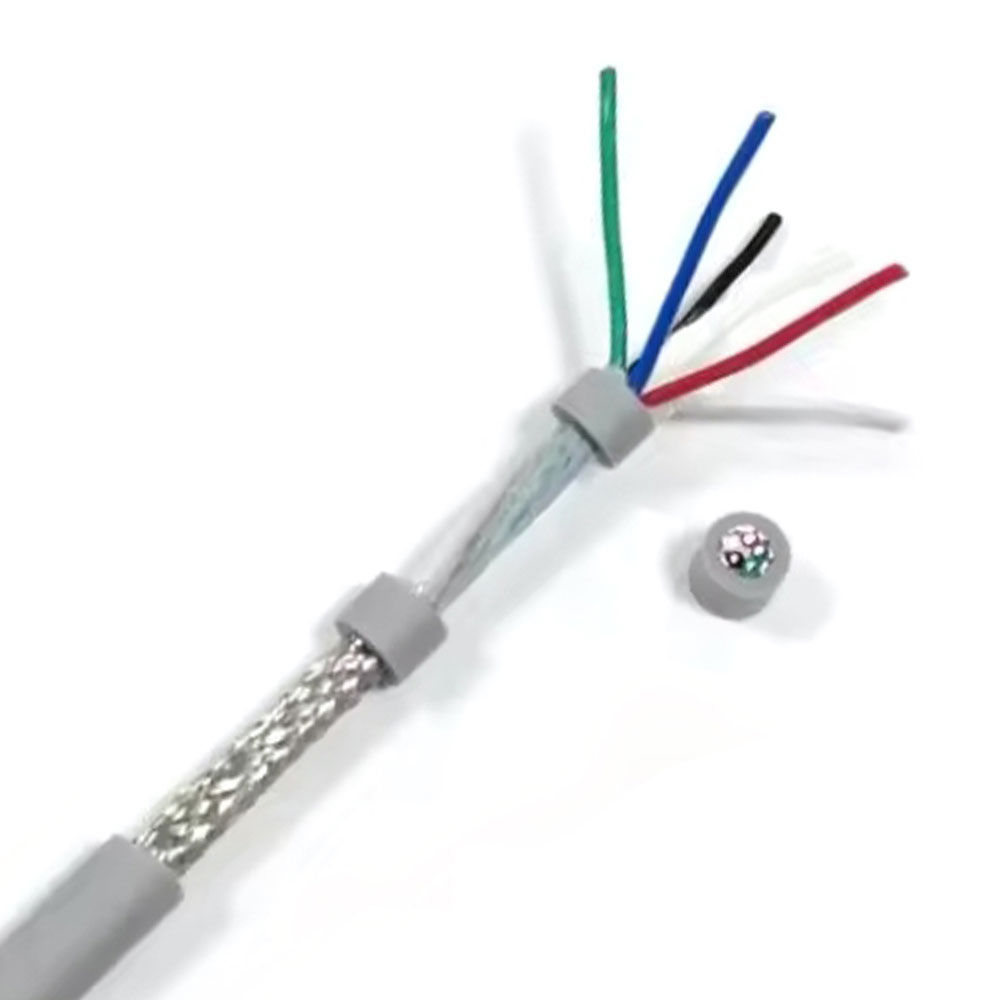

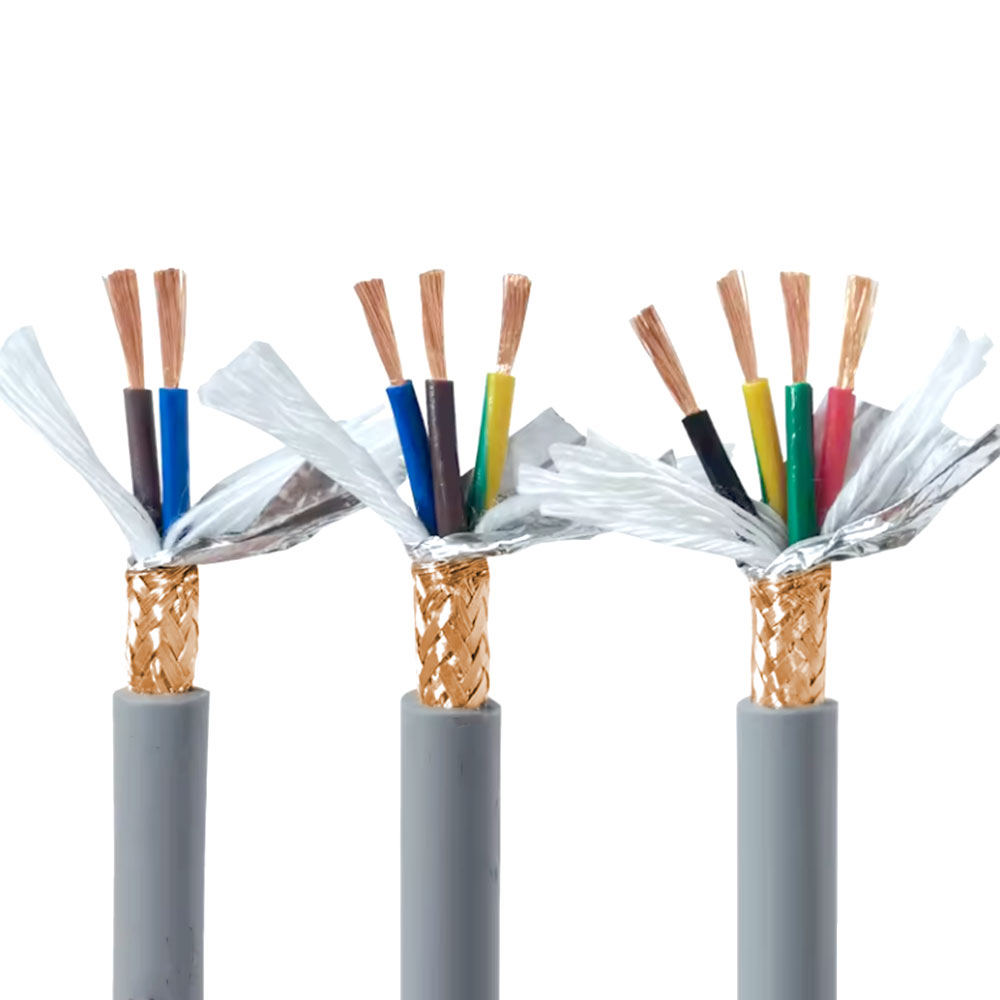

TRVVP 전자기 간섭 저항 드래그 체인 케이블

극도의 유연성과 높은 인장 강도:
매우 유연한 도체와 통합 인장 요소의 조합은 엘리베이터의 고속 왕복 운동에 대한 요구 사항을 충족합니다.
신호 무결성 보장:
연선 또는 개별 차폐를 기반으로 전체 차폐를 추가하면 여러 보호 계층이 형성되며, 이는 특히 기계실이 없는 최신 엘리베이터, 고속 엘리베이터 및 지능형 엘리베이터에서 버스 신호(예: CAN, 이더넷) 및 비디오 신호를 전송하는 데 적합합니다.
신뢰할 수 있는 기계적 및 환경적 내구성:
엘리베이터 샤프트의 수직 왕복 굽힘 환경을 위해 특별히 설계되었으며 굽힘 수명이 깁니다. PVC 외장은 기본적인 환경 보호 기능을 제공합니다.
적용 범위: 전자기 간섭의 위험이 있거나 신호 전송 품질에 대한 높은 요구 사항이 있는 엘리베이터, 리프트 및 수직 리프팅 시스템에 사용되며 혼합 전력, 제어, 데이터 및 비디오 신호를 전송하는 이동 케이블 역할을 합니다.

도체: 6종 연동 도체(다연 극세 동선), 유연성이 매우 뛰어납니다. 단면적 범위: 0.75mm² ~ 2.5mm²(신호/제어), 4mm² ~ 35mm²(전력).
절연: 특수 유연성 PVC, 색상으로 구분됨.
핵심 구조: 다음과 같은 유연한 구성을 갖춘 멀티 코어 통합
• 전력 코어(3상 접지)
• 제어/신호 코어(다중 코어, 내부 누화를 줄이기 위해 종종 꼬인 쌍)
• 통신/버스 코어(예: CAN 버스, 이더넷 쌍)
• 비디오 코어(예: 동축 케이블)
인장 요소: 기계적 장력을 견디기 위한 중앙 또는 통합 아라미드 얀, 섬유 로프 또는 아연 도금 강철 와이어 로프.
충진재: 케이블 진원도를 유지하기 위한 비흡습성 충진재.
차폐 구조(핵심 기능): 전체 차폐: 일반적으로 주석 도금 구리 편조 메쉬 또는 알루미늄-플라스틱 복합 테이프 드레인 와이어를 사용하며 적용 범위는 80% 이상이며 외피 내부의 모든 케이블 코어를 둘러쌉니다. 일부 모델에는 중요한 쌍(예: 통신 쌍)에 대한 개별 차폐가 포함될 수 있습니다.
외장: 고강도, 내마모성 및 굽힘 방지 PVC로 일반적으로 검은색 또는 회색이며 저연 무할로겐(LSZH) 특성을 가질 수 있습니다.
정격 전압: 300/500V 또는 450/750V.
장기 작동 온도: -15°C ~ 70°C(이동 설치용)
최소 굽힘 반경: 모바일 설치: 10 × D(여기서 D는 케이블 외경).
서스펜션 높이: 인장 요소 강도를 기반으로 설계되었으며 일반적으로 80m~200m의 리프팅 높이를 지원합니다.
난연성 등급: GB/T 18380.1(또는 IEC 60332-1)을 준수합니다.
차폐 효과: 특정 수준의 전자기 간섭(EMI) 저항을 제공하여 외부 간섭이 침투하거나 내부 신호가 방사되는 것을 방지합니다.
