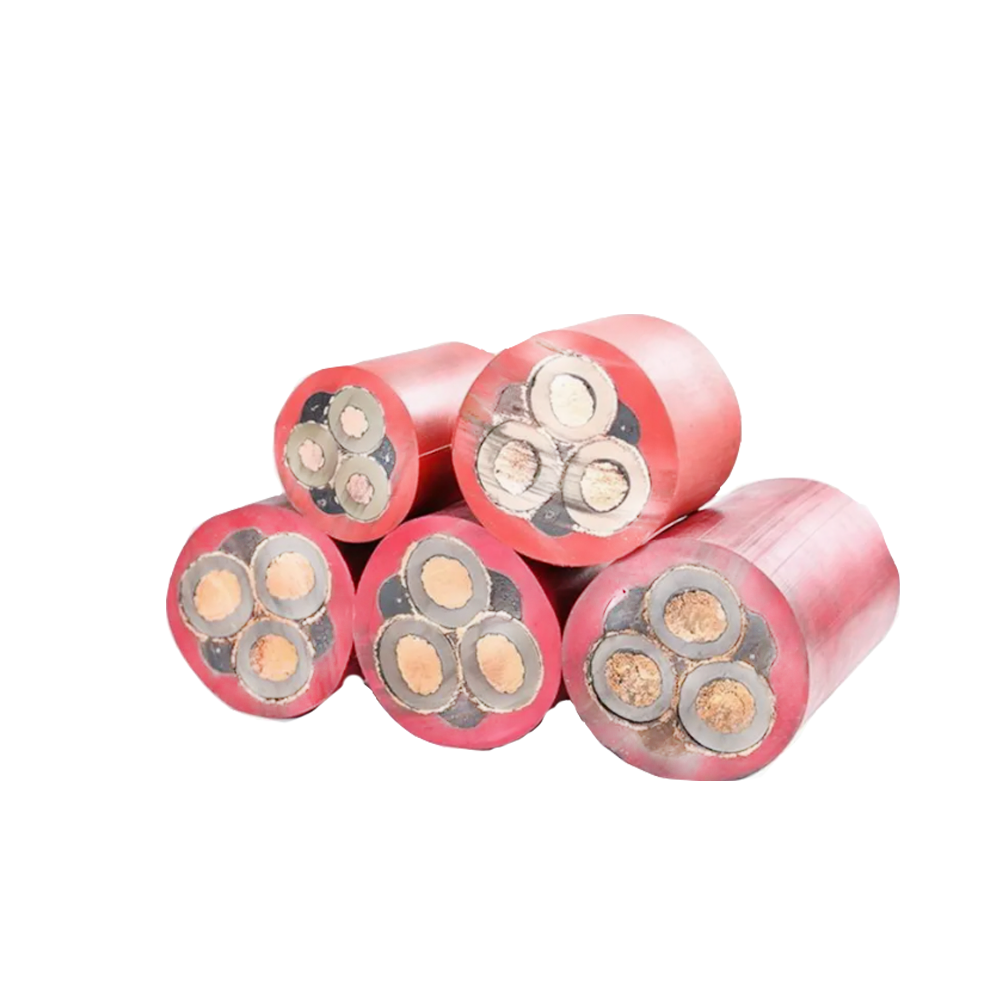

UGEFP 광업 고전압 터널링 기계 케이블, UGF 케이블

UGEFP 특별한 이점:
통합 모니터링 코어 및 차폐는 실시간 절연 상태 모니터링 및 결함 조기 경고를 지원합니다.
금속 차폐 구조는 전자기 간섭을 억제하여 터널링 기계 제어 시스템의 안정적인 신호 전송을 보장합니다.
잦은 끌림과 굽힘에 강하며 터널링 기계의 지속적인 고강도 이동에 적합합니다.

UGF 일반 장점:
비용 효율적이며 고전압 장비 채굴을 위한 기본 전원 공급 장치 요구 사항을 충족합니다.
습하고 먼지가 많은 지하 환경에 적합한 내마모성 및 찢어짐 방지 피복.
유연성이 뛰어나 지하 이동 장비의 배선 및 설치가 용이합니다.

일반적인 장점:
광산 난연 인증(MT 818)으로 지하의 높은 방폭 안전 기준을 보장합니다.
내유성 및 내식성으로 유분 및 산성 광산 환경에 적합합니다.
넓은 작동 온도 범위, 지하 온도 변화에 적응 가능.

적용 범위:
UGEFP는 로드헤더, 석탄 전단기, 이동 변전소 등 지하 탄광의 고전압 이동 장비에 주로 사용됩니다. UGF는 주로 컨베이어, 조명 시스템, 소형 기계류 ​​등 지하의 저전압 이동 장비에 사용됩니다.

특별 참고 사항:
UGEFP 모니터링 코어는 절연 결함을 지원합니다. 외피 색상은 일반적으로 검은색 또는 주황색입니다. 극단적인 마모를 위한 강화 외장 옵션; 사전 설치된 고전압 커넥터를 갖춘 통합 솔루션을 제공합니다.

구조：
UGEFP: 전원 코어(3개 코어) 접지 코어 모니터링 코어 강화 섬유 편조층 금속 차폐층 클로로프렌 외피
UGF: 파워 코어(3 또는 4 코어) 접지 코어 강화 섬유 브레이드 층 클로로프렌 외피
도체: 주석 도금 구리 도체, 다중 연선 초유연성(클래스 6 도체)
단면적 범위: 16mm² ~ 185mm²(전력 코어)
정격 전압: UGEFP: 3.6/6kV, 6/10kV; UGF: 0.66/1.14kV
테스트 전압: UGEFP: 15kV/5분(6kV 등급), 25kV/5분(10kV 등급); UGF: 3.5kV/5분
절연재: 에틸렌 프로필렌 고무(EPR)
보호 구조: UGEFP: 구리선 편조 쉴드(적용 범위 ≥85%); UGF: 옵션 쉴드(표준 아님)
피복 재질: 난연성 클로로프렌 고무(CR)
최소 굽힘 반경: 고정 설치: 10 × 케이블 외경; 모바일 설치: 15 × 케이블 외경(UGEFP), 12 × 케이블 외경(UGF)
작동 온도: 장기: -40℃ ~ 65℃; 단기 과부하 : 90℃ (2시간)
인장 강도: ≥ 2000N(UGEFP), ≥ 1500N(UGF)
마모 저항: ≥ 100,000 왕복 마모 주기(1kg 하중)
내유성: IRM 902 오일 침지 테스트 통과(70℃×24h)
난연성: MT 818.1 광산 난연 테스트 통과
보호 등급: IP67(일치하는 커넥터 포함)
